5V Silizium-Piezoresistive-Drucksensor Diaphragma-Drucksensor mit Pin Connect-Druckzelle
Product Details
| Modell Nr.: | HT26V | Ausgangssignalart: | Analog 10mv/V |
|---|---|---|---|
| Leistung: | 5-10VDC | Material: | Edelstahl |
| Fadenstyp: | NEIN | Messmedium: | Gas und Flüssigkeit |
| Dia: | 19 mm | Hoch: | OEM |
| Transportpaket: | Karton | Herkunft: | China |
| Typ: | Siliziumdrucksensor | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
5 V Siliziumpiezoresistiver Drucksensor,5V-Siliziumdiaphragma-Drucksensor,Diaphragma-Drucksensor mit Pin Connect |
||
Product Description

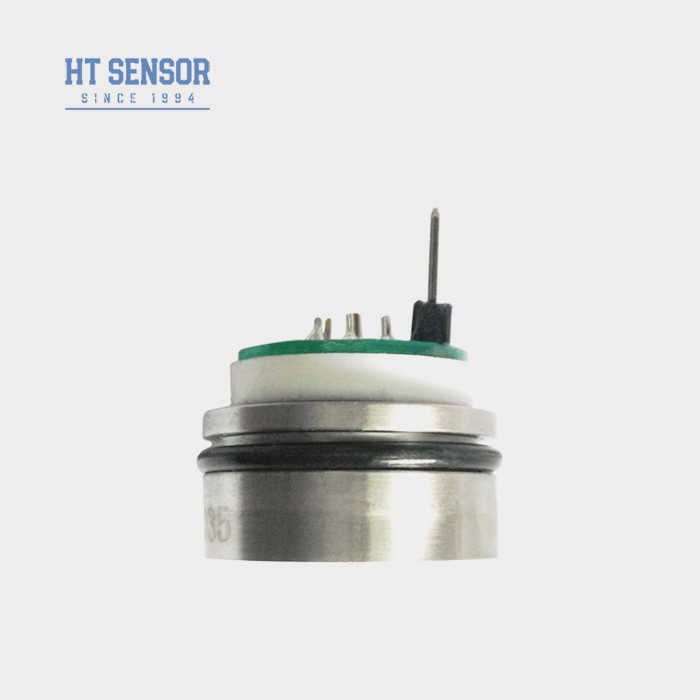

Hengtong HT26V 5V Silikondrucksensor mit Steckeranschluss
HT26V Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT26V ist ein piezoresistiver Silizium-Drucksensor mit einem hochstabilen diffusen Silizium-Kristallelement im Kern.Die Druckdifferenz des Messmediums wird durch die Isolationsdiaphragma 316L und das Dichtungssilikonöl an das Siliziumdiaphragma übertragen.. Maßgeschneiderte Konstruktion ist aus einem normalen 19mm Durchmesser, hochgradig angepasste, Edelstahlteile können so niedrig wie 7mm sein. 5-10V konstante Spannungsversorgung, Ausgang regelmäßig.Der HT26V-Drucksensor ist mit einem O-Ring ausgestattet, um den Druck zu versiegeln und einfach zu installieren.
- Dauerspannungszufuhr und Ausgangsstandardsignale
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Die Höhe ist 7mm, verschiedene Strukturen können angepasst werden
- Anwendbar in verschiedenen Industrieanlagen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
- Verwendung in der Schifffahrt und Luftfahrt
- mit einer Breite von mehr als 50 mm,
- In Anwendungen zur Prozesssteuerung verwendet
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ

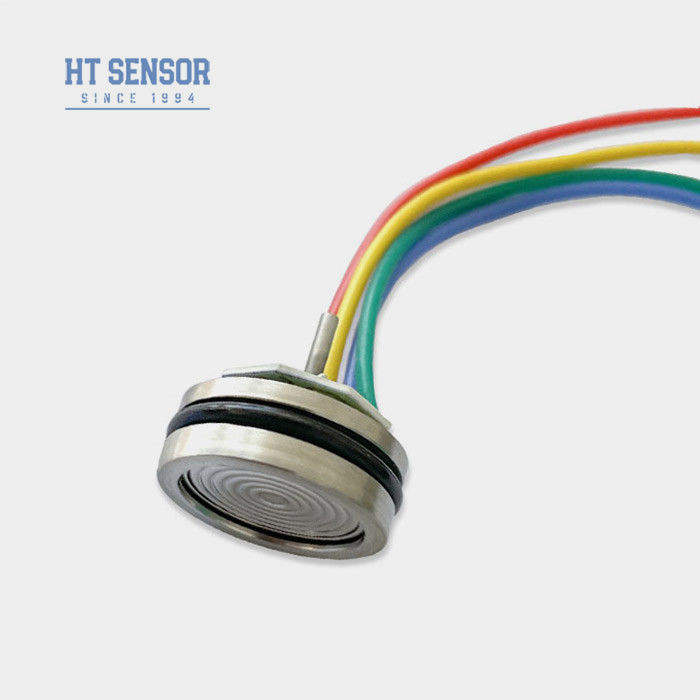

- Elektrische Verbindung: 100 mm hochtemperaturspeicher Draht, Bandkabel und Steckverbinder.
| Leistungsparametermit einem Druckmessgerät aus Silizium: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | 3 mal die volle Skala | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 25 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | |||||
| Entwurf des Baus | |
| Druckröhre < 3,5 MPaS |
|
| Normal ≥ 3,5 MPaS < 40 MPaS |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
| FQA |
.
.
| Unternehmen |
