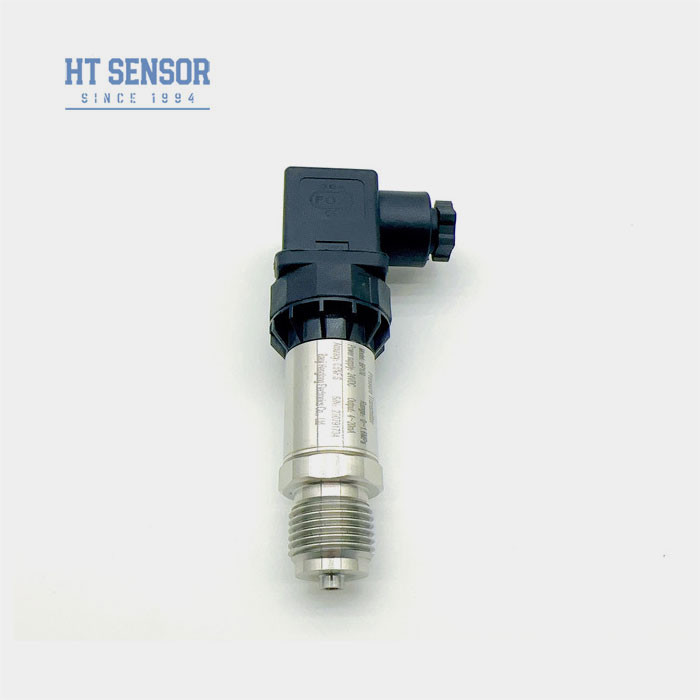

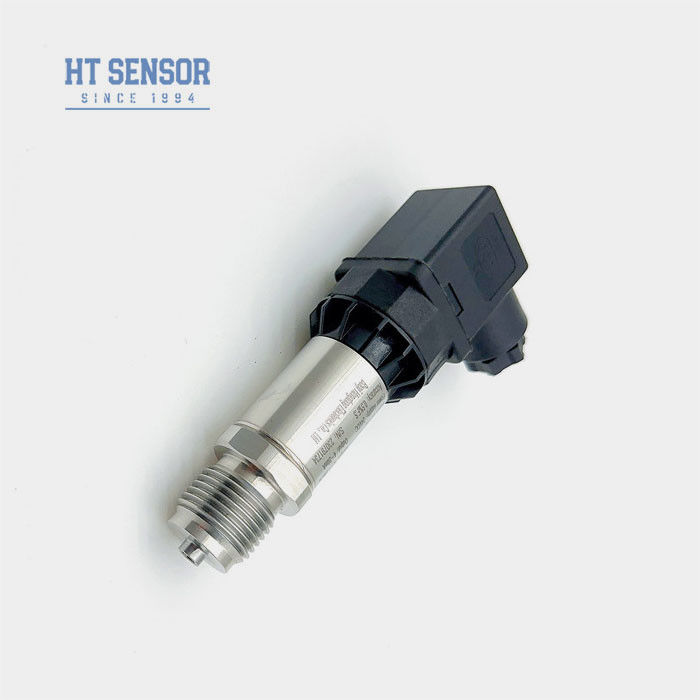

HT-Sensor Breiter Messbereich BP170 Drucktransmitter-Sensor zur Prozesssteuerung
Produktdetails
| Modell Nr.: | BP170 | angepasst: | angepasst |
|---|---|---|---|
| Ausgesetzt: | 4 bis 20 mA | Gehäusematerial: | 316L |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Spezifikation: | Siliziumdrucksensor |
| Handelsmarke: | HT-Sensor | Ursprung: | China |
| Typ: | BP170 Drucktransmittersensor | Druckbereich: | 0 kPa~10 kPa...40 MPa |
| Hervorheben |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Produktbeschreibung
HT-Sensor Breiter Messbereich BP170 Drucktransmitter-Sensor für die Prozesssteuerung
BP170 Drucktransmitter
Einführung des Druckmesssensors:
BP170 Drucktransmitter-Sensor verwendet die HT-Serie Silizium isoliert Öl-gefüllte Sensor-Kern als Signalmesselement.Selbstentwickelte hochpräzise Leiterplatten zur Umwandlung des Sensorsignals in das von den Kunden benötigte Standard-Ausgangssignal. Teile, Halbfabrikate,Fertigprodukte werden streng getestet und auf Alterungsschutz geachtet, stabile und zuverlässige Leistung, geeignet für Druckprüfungen bei verschiedenen Anlässen
Produkteigenschaften des Drucktransmittersensors:
- 1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
- 2Kompaktes und leichtes Design
- 3. hohe Präzision, alle Edelstahlstruktur
- 4.Einstellbarer Null- und Vollmaßstab
Anwendungen von Drucktransmittern:
- 1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- 2. in der Schifffahrt und Luftfahrt eingesetzt
- 3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
- 4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter des Drucktransmittersensors | |
| Messbereich | 0 kPa ~ 10 kPa...20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 00,1% FS |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,25 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Auswahl Beispiele für Drucktransmittersensoren |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung, informieren Sie uns bitte und geben Sie dies in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter | |||||||||
| BP170X | Analogdrucktransmitter | ||||||||
| Code | Entwurf des Baus | ||||||||
| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||
| Code | Elektrische Verbindung | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
Häufige Fragen:
1F:Sind Sie eine Fabrik?
A:Wir sind Hersteller mit mehr als 29 Jahren Erfahrung..
2Kann ich...angepasste Produkte?
A: Ja.Wir bieten OEM- und Custom-Design-Dienstleistungen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
