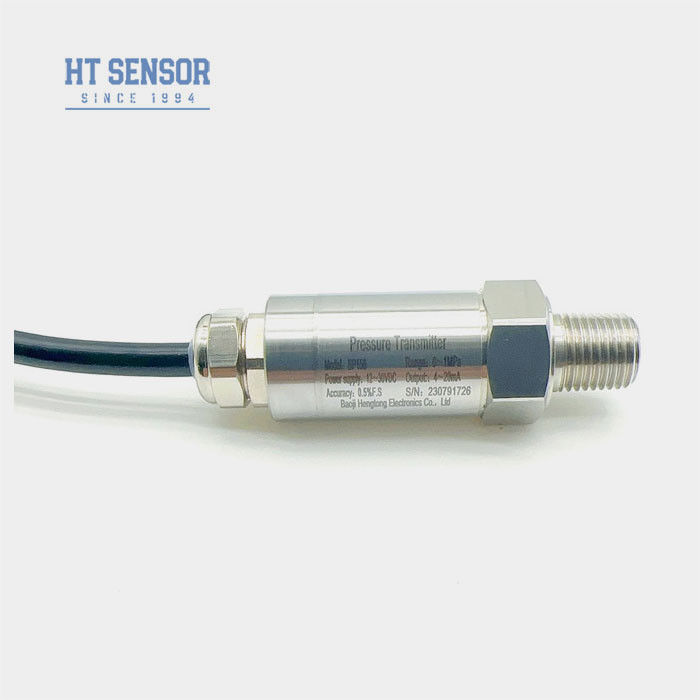

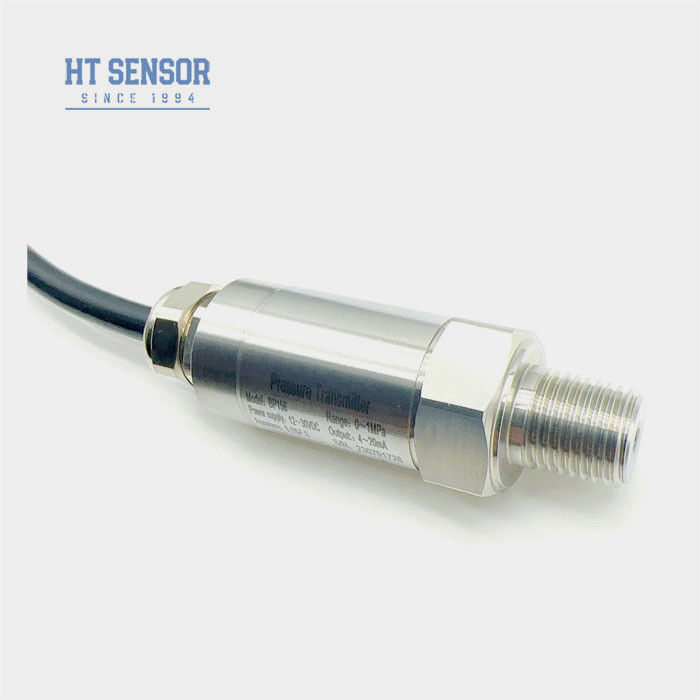

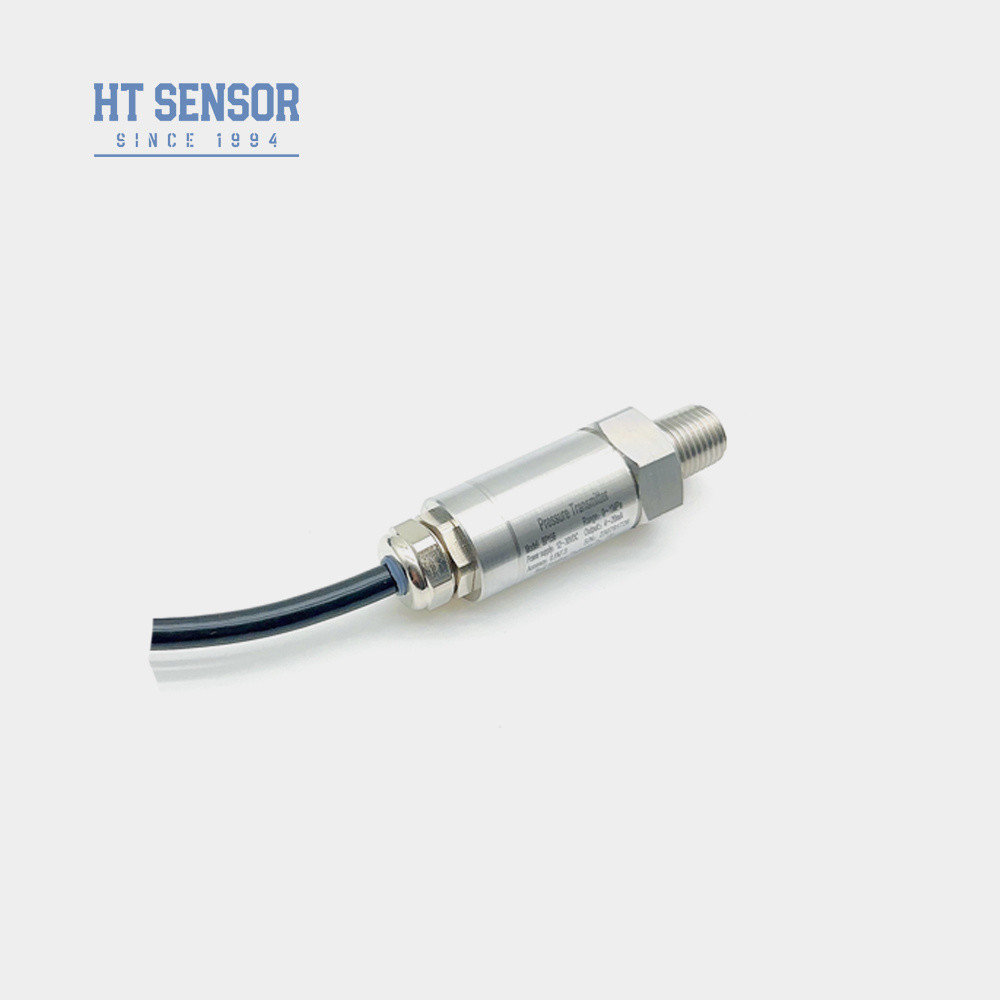

Einführung des Druckmesssensors:
Der BP156-Drucktransmittersensor ist ein kostengünstiges Produkt, das speziell für Luftkompressoren und Kühlgeräte entwickelt wurde.Es beinhaltet die neueste Technologie und ist mit leistungsstarken Übertragungsschaltungen ausgestattet, die von unserer Firma entwickelt wurden.Der Sender weist die Eigenschaften kleiner Größe, starker Feuchtigkeitsbeständigkeit und hervorragender Fähigkeit zur Bekämpfung elektromagnetischer Störungen auf.Die Fertigprodukte werden streng getestet und altern selektivDer Sensor ist bekannt für seine hohe Präzision und Genauigkeit und ist somit ideal für Laborgeräte und Forschungsvorhaben geeignet.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1. breiter Messbereich,
2- Struktur aus Edelstahl,
3Kompaktes und leichtes Design
4Hohe Präzision.
Anwendungenmit einer Breite von mehr als 20 mm,:
1. 316L Edelstahl wird zur Druckmessung nicht korrosiver Gase und Flüssigkeiten verwendet
2Anwendungen in der Marine- und Luftfahrtindustrie
3. in Industrieprozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. für hydraulische und pneumatische Steuerungen
| Leistungsparameter des Drucktransmittersensors: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

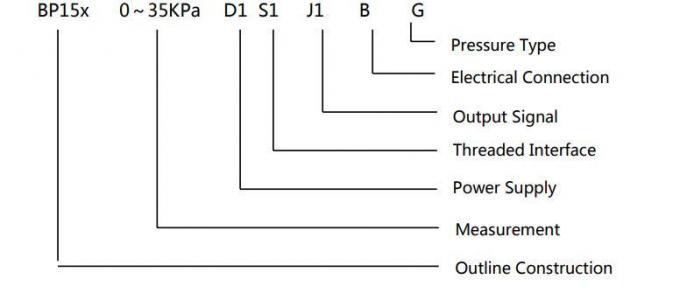

| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |

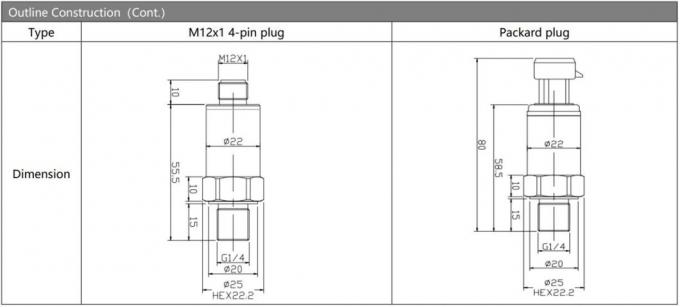

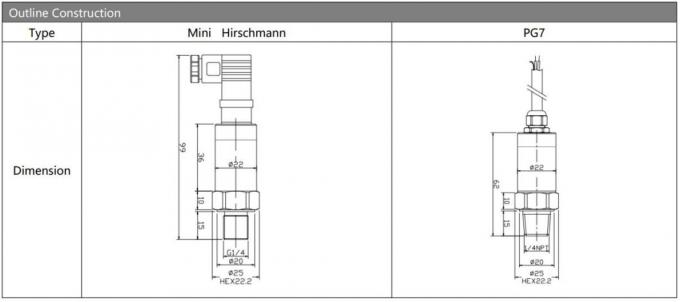

Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
