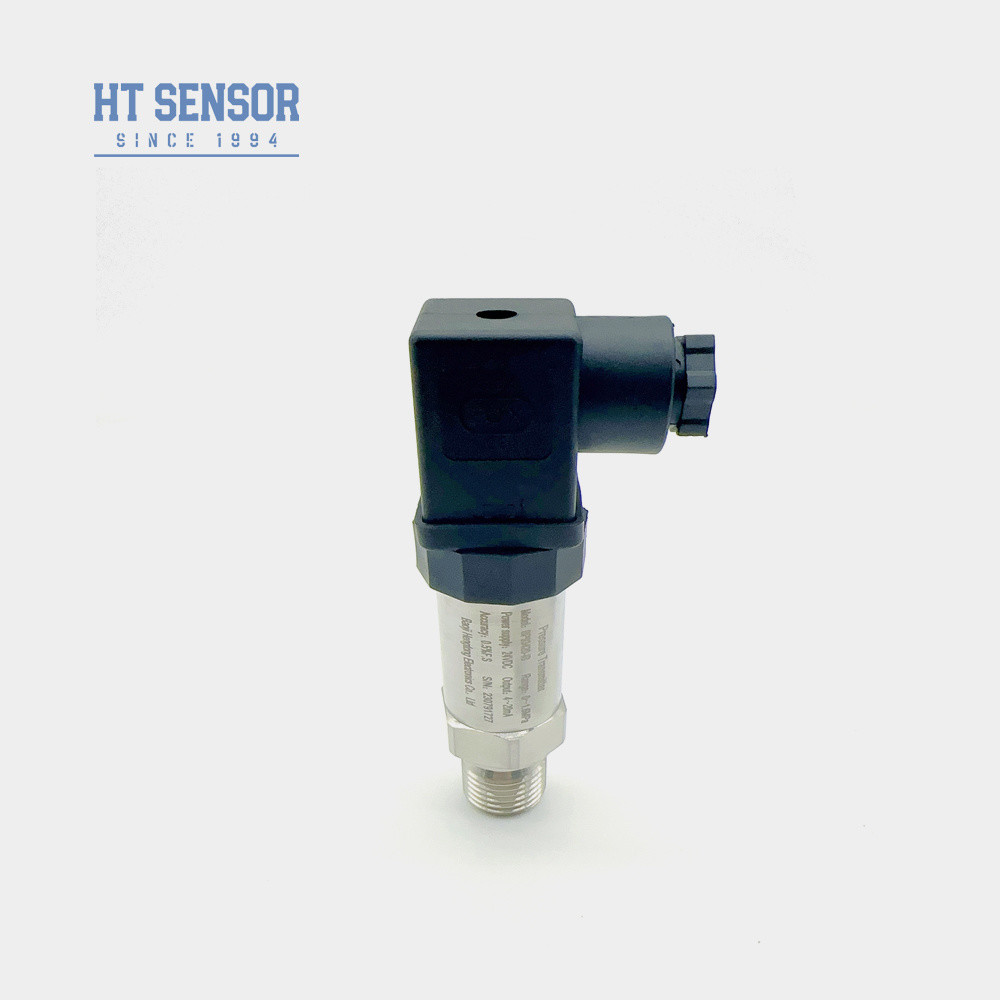

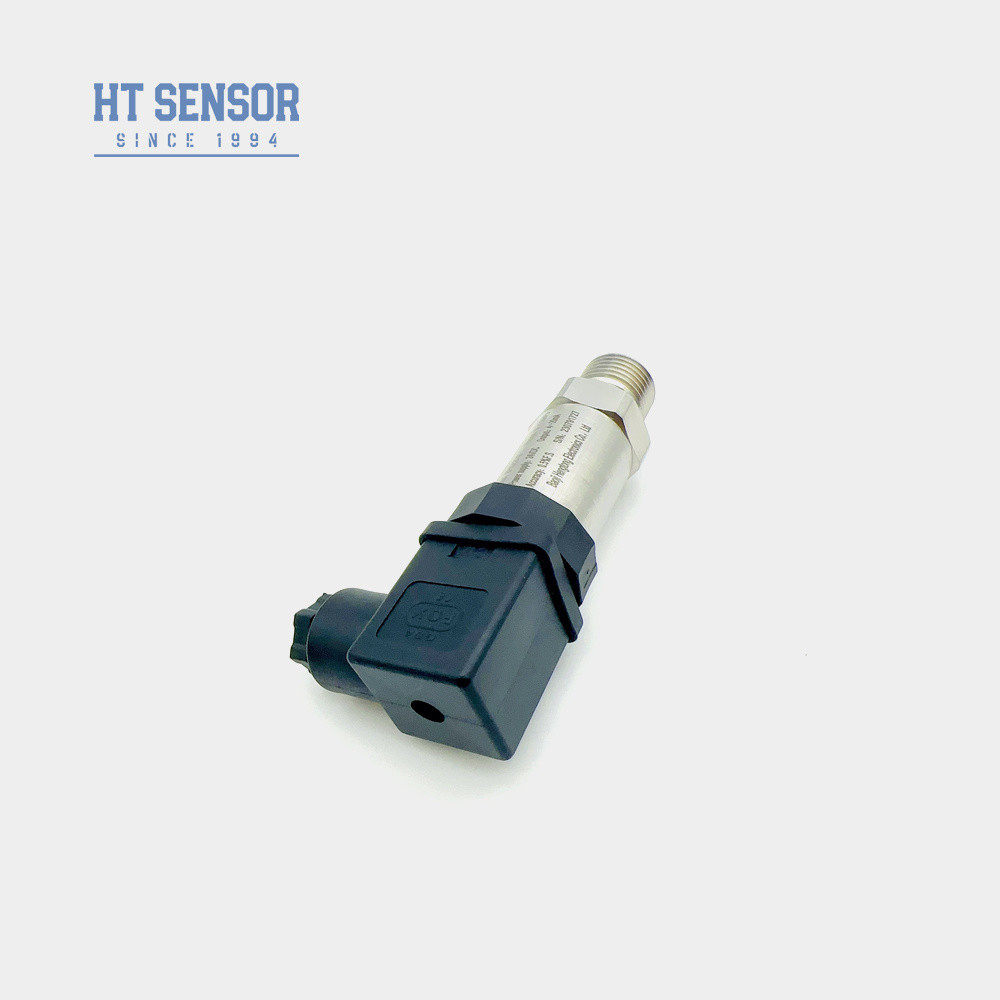

HT-Sensor Piezoresistiver OEM-Hydraulischer Drucktransmitter BP93420-IB-Drucksensor
Product Details
| Modell Nr.: | BP93420-IB | Maßgeschneidert: | Maßgeschneidert |
|---|---|---|---|
| Schutzklasse: | IP65 | Langfristige Stabilität: | +-0,2% F.S./Jahr (Typ.) |
| Gehäusematerial: | 304S.S 316L | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Warenzeichen: | HT-Sensor | Herkunft: | China |
| Strukturtyp: | Diffusioniertes Siliziumdrucktransmitter | Messmedium: | Flüssig |
| Genauigkeitsnote: | 0.5g | Druckbereich: | 0kpa~10kpa...100MPa |
| Hervorheben |
Piezoresistiver hydraulischer Drucksensor,OEM-Drucktransmitter BP93420-IB,Hydraulischer Drucksensor mit Garantie |
||
Product Description
HT Sensor Piezoresistiver OEM Hydraulischer Drucktransmitter BP93420-IB DrucksensorProduktbeschreibung
BP93420IB Drucktransmitter
Einführung:
Der BP93420IB Drucktransmitter verwendet eine isolierte, ölbasierte Messzelle aus Siliziumdiffusion der HT-Serie als primäres Signalmessglied. Die Signalverarbeitungsschaltung befindet sich in einem Edelstahlgehäuse, wo sie das Sensorsignal in ein standardisiertes Ausgangssignal umwandelt. Alle Komponenten, Baugruppen und Fertigprodukte durchlaufen strenge Tests und Alterungsprozesse, um eine stabile und zuverlässige Leistung zu gewährleisten.
Produktmerkmale:
1. Großer Messbereich mit Voll-Edelstahl-Konstruktion und vielseitigen Druckanschlussoptionen.
2. Kompaktes und leichtes Design.
3. Unabhängige Nullpunkt- und Spannenanpassung.
4. Hohe Genauigkeit durch eine vollständig integrierte Edelstahlstruktur erreicht.
5. Flexible Kalibrierung von Nullpunkt und Vollausschlag.
Anwendungen:
1. Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl
2. Anwendung in der Schifffahrts- und Luftfahrtindustrie
3. Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
4. Verwendung in hydraulischen und pneumatischen Steuerungssystemen
| Leistungsparameter: | |
| Messbereich | -100kPa…0kPa ~ 10kPa…100MPa |
| Druckart | Relativdruck, Absolutdruck, Abgedichteter Druck |
| Überlast | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit bei 25ºC | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | 0,1 % FS |
| Hysterese | 0,1 % FS |
| Langzeitstabilität | ±0,1 % F.S/Jahr (typisch) ±0,2 % F.S/Jahr (maximal) |
| Temperaturdrift des Nullpunkts | ±0,03 % F.S/ºC (≤100KPa) ±0,02 % F.S/ºC (>100KPa) |
| Temperaturdrift des Vollausschlags | ±0,03 % F.S/ºC (≤100KPa) ±0,02 % F.S/ºC (>100KPa) |
| Kompensationstemperatur | 0-70ºC (≤10 MPa, anpassbar) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex ia IIC T6 Ga |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,125 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Bestellhinweise |
1. Stellen Sie vor der Produktauswahl sicher, dass das gemessene Medium mit allen medienberührten Teilen kompatibel ist.
2. Bitte beachten Sie: Digitalanzeigeköpfe sind bei explosionsgeschützten Varianten bei der Bestellung nicht enthalten.
3. Für Transmitter, die mit einem LCD- oder LED-Anzeigekopf ausgestattet sind, muss die Versorgungsspannung mindestens 20 VDC betragen.
4. Für einen zuverlässigen Produktbetrieb wird den Benutzern empfohlen, einen geeigneten Blitzschutz am Installationsort zu installieren und sicherzustellen, dass sowohl das Produkt als auch die Stromversorgung ordnungsgemäß geerdet sind.
5. Der Standard-Fluorkautschuk-O-Ring ist für Temperaturen von -20ºC bis 250ºC ausgelegt. Für Betriebstemperaturen unter -20ºC sollte ein EPDM-O-Ring ausgewählt werden.
6. Das Standardkabel ist 1,5 m lang und in drei Materialoptionen erhältlich; Polyethylen wird geliefert, sofern nicht anders angegeben. Bitte geben Sie alternative Materialpräferenzen bei der Bestellung an.
7. Bitte informieren Sie unser Unternehmen und detaillieren Sie alle besonderen Anforderungen — wie z. B. starke Vibrationen, transiente Stöße, starke elektromagnetische Störungen oder Hochfrequenzstörungen — direkt in Ihrer Bestellung.
| Bestellübersicht | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Außenkonstruktion | |||||||
| IB | Allgemeiner Drucktransmitter | IX | Drucktransmitter mit Anzeige | |||||
| IE | Stoßfester Luftfahrtdrucktransmitter | IIC/III | Industrieller allgemeiner/Drucktransmitter mit Anzeige | |||||
| IF | Feuchtigkeitsgeschützter Drucktransmitter | IIE/IIIE | Allgemeiner/Drucktransmitter mit Anzeige | |||||
| IN | Klimaanlagen-Drucktransmitter | |||||||
| IC | Hochtemperatur-Drucktransmitter | |||||||
| IQ1/IQ2 | Großmembran-/Hochtemperatur-Drucktransmitter | |||||||
| Messbereich | -0,1. . .0~0,01...100MPa | |||||||
| (0-X)Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Sonstige | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Sonstige | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgedichteter Kabelausgang | |||||||
| B4 | Industriegehäuse 2088 | |||||||
| B5 | Industriegehäuse 2088 mit Anzeige | |||||||
| B6 | Sonstige | |||||||
| Code | Druckart | |||||||
| G | Relativdruck | |||||||
| A | Absolutdruck | |||||||
| S | Abgedichteter Referenzdruck | |||||||
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensortransmitter?
A: Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte auf spezifische Bedürfnisse zuschneiden. Wir bieten OEM- und ODM-Service.
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren, so dass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist immer verfügbar.
