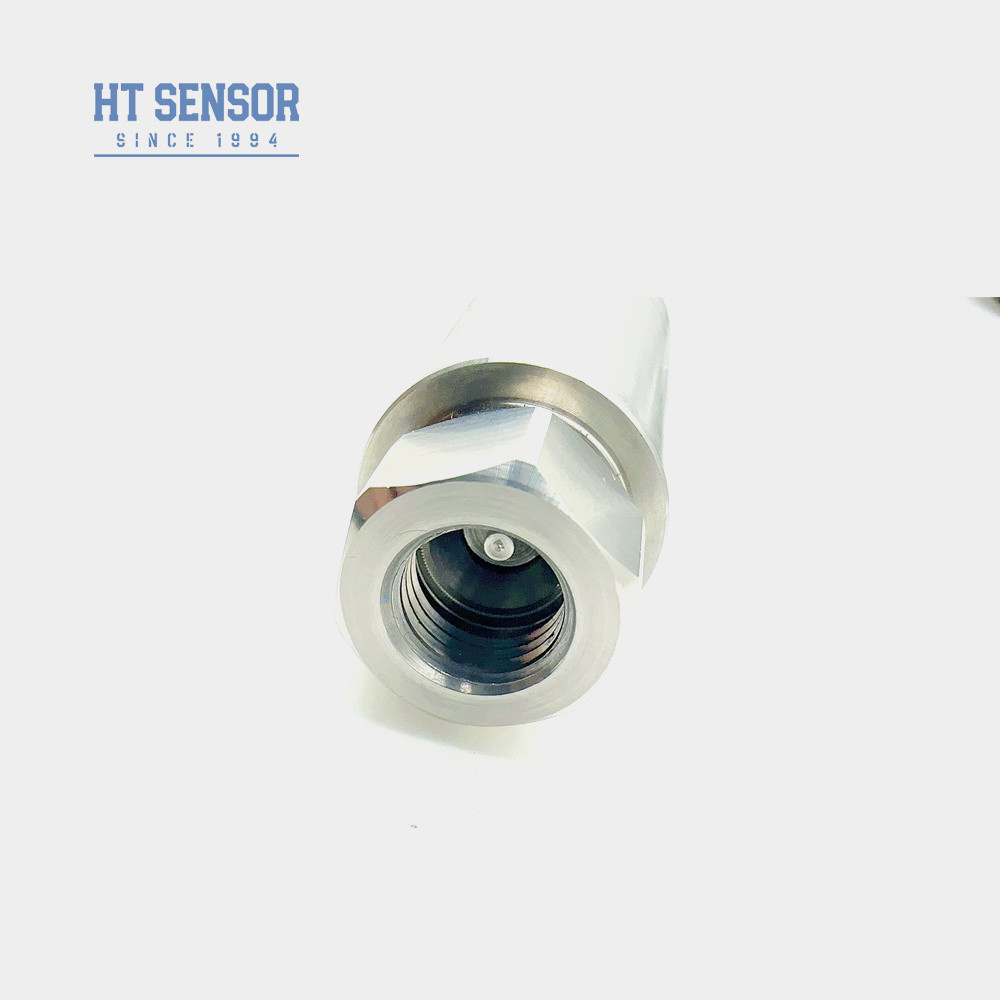

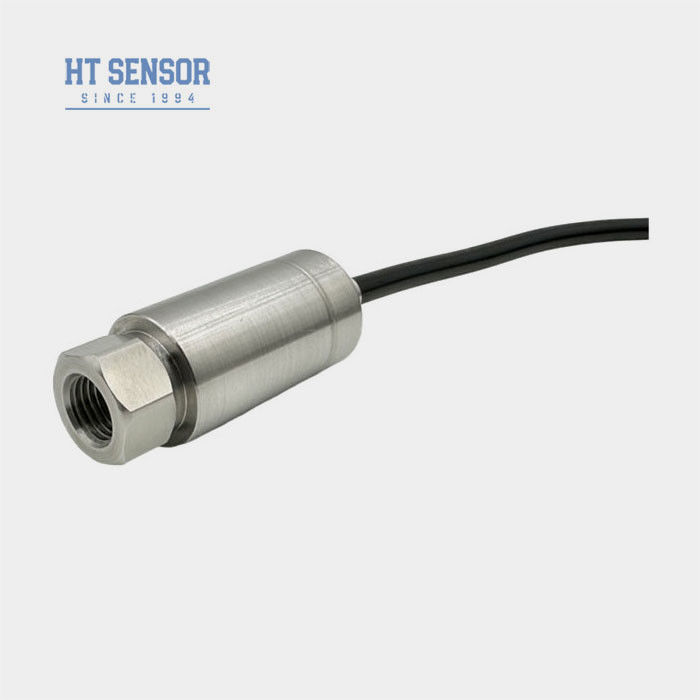

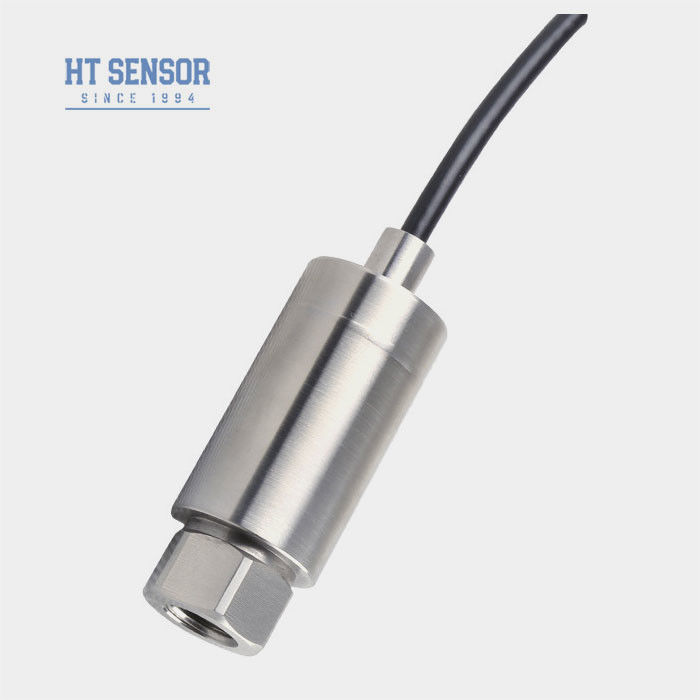

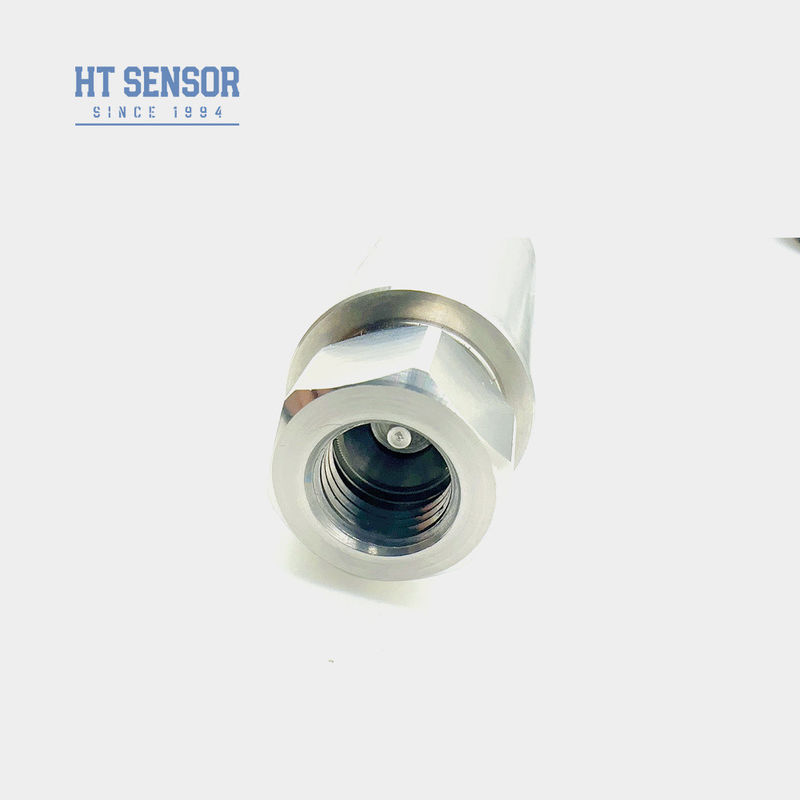

BP156 Drucktransmitter
Einführung eines kleinen Drucktransmittersensors
BP156Drucktransmittersensor für kleine Größenist ein speziell entwickeltes kostengünstiges ProduktEs enthält die neuesten Techniken für dieTechnologie und ist mit einem Hochleistungs-Senderkreislauf ausgestattetDieser Sender ist durchseine geringe Größe, starke Feuchtigkeitsbeständigkeit und ausgezeichnete anti-elektromagnetischeDas Produkt wurde strengen Tests und Alterung unterzogen.Auswahl von Komponenten, Halbfabrikaten und Fertigwaren, um sicherzustellen,stabile und zuverlässige Leistung.
Produktmerkmalemit einer Breite von mehr als 10 mm,:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen.
2Kompaktes und leichtes Design.
Anwendungenmit einer Breite von mehr als 10 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparametermit einer Breite von mehr als 10 mm,: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,15 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl der Produkte stellen Sie bitte sicher, dass das Medium mit dem Kontaktteil des zu prüfenden Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass der Benutzer im Außendienst Blitzschutzvorrichtungenund um sicherzustellen, dass Produkte und Stromversorgung zuverlässige Erdung.
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Die Standardlänge von 1,5 m Kabel, es gibt drei Arten von Materialien zur Auswahl. Wenn es keine speziellen Anweisungen gibt, können Polyethylenkabelmaterialien verwendet werden.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7. Im Falle starker Vibrationen, sofortiger Schlag, starker elektromagnetischer oder Radiofrequenzstörungen und sonstiger besonderer Anforderungen teilen Sie uns bitte mit und geben Sie in der Bestellung an.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |

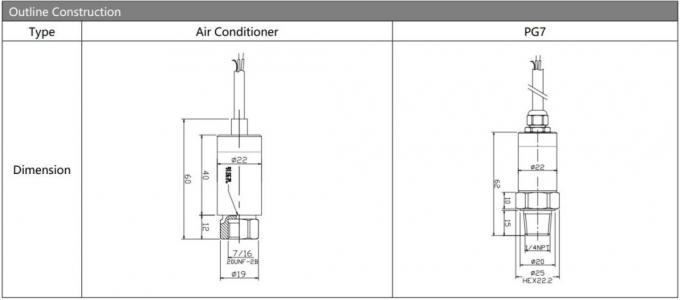

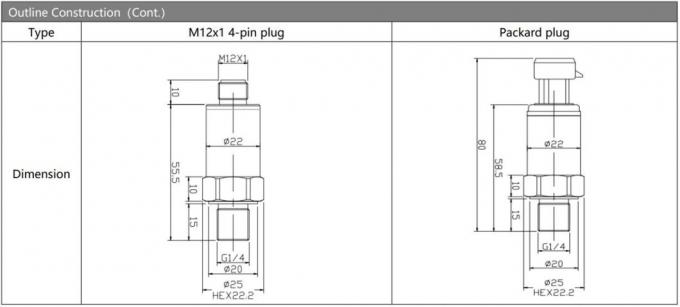

Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Was istQualitätsgarantie?
A: Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab dem Versanddatum an den ursprünglichen Käufer. Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
