Produktbeschreibung

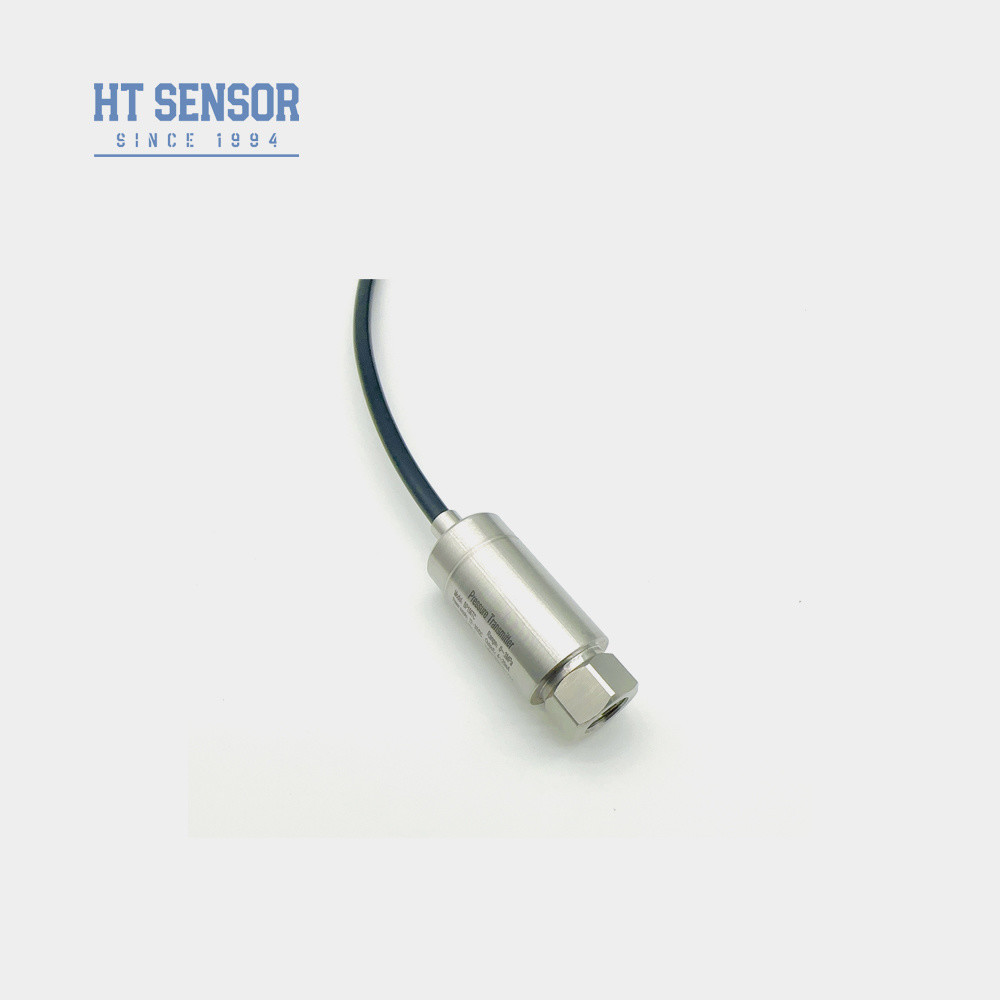

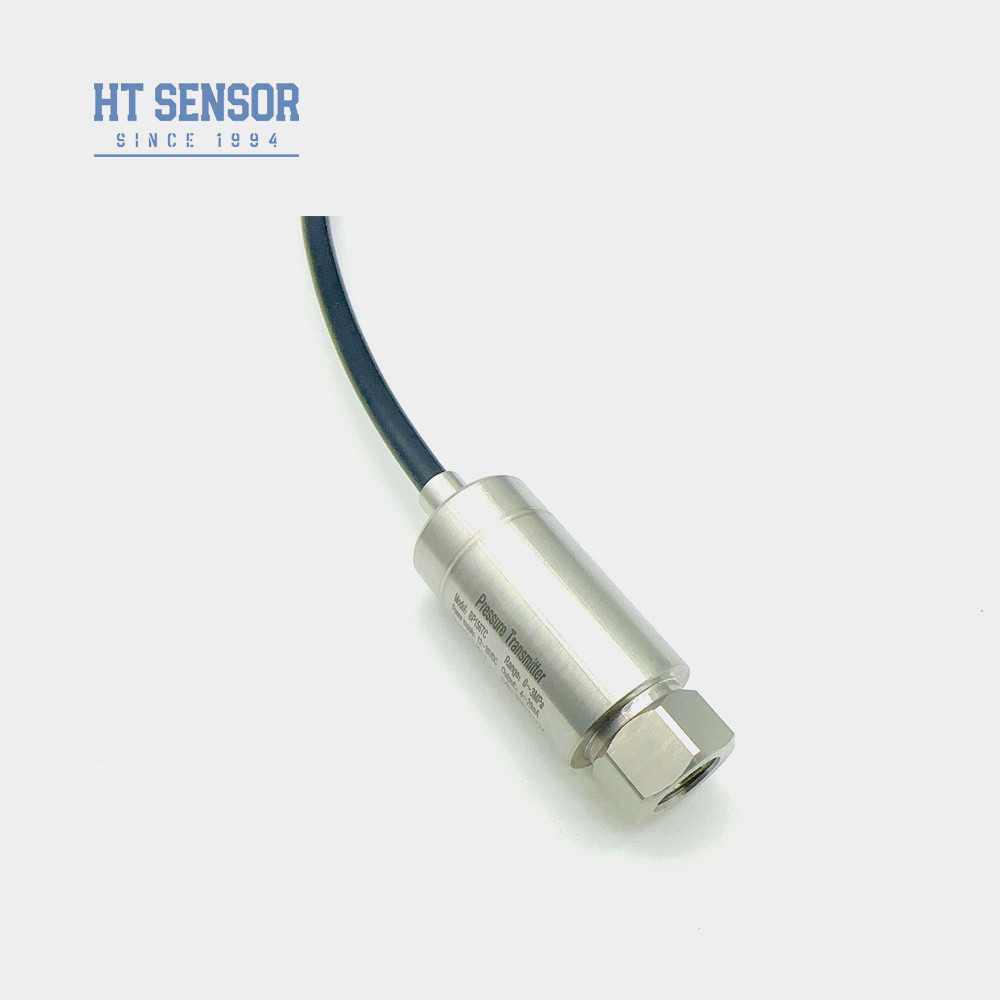

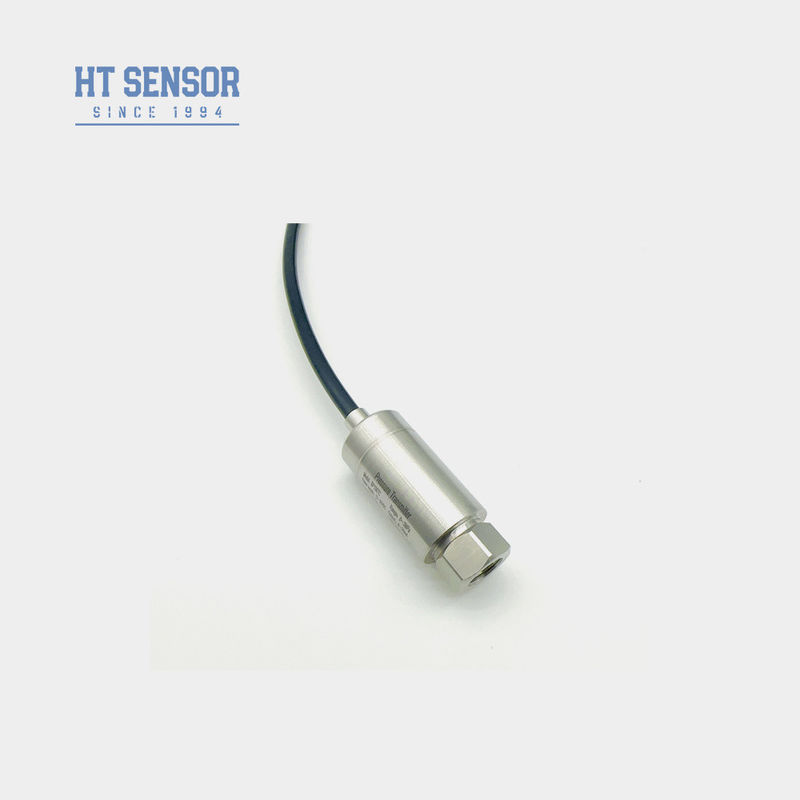

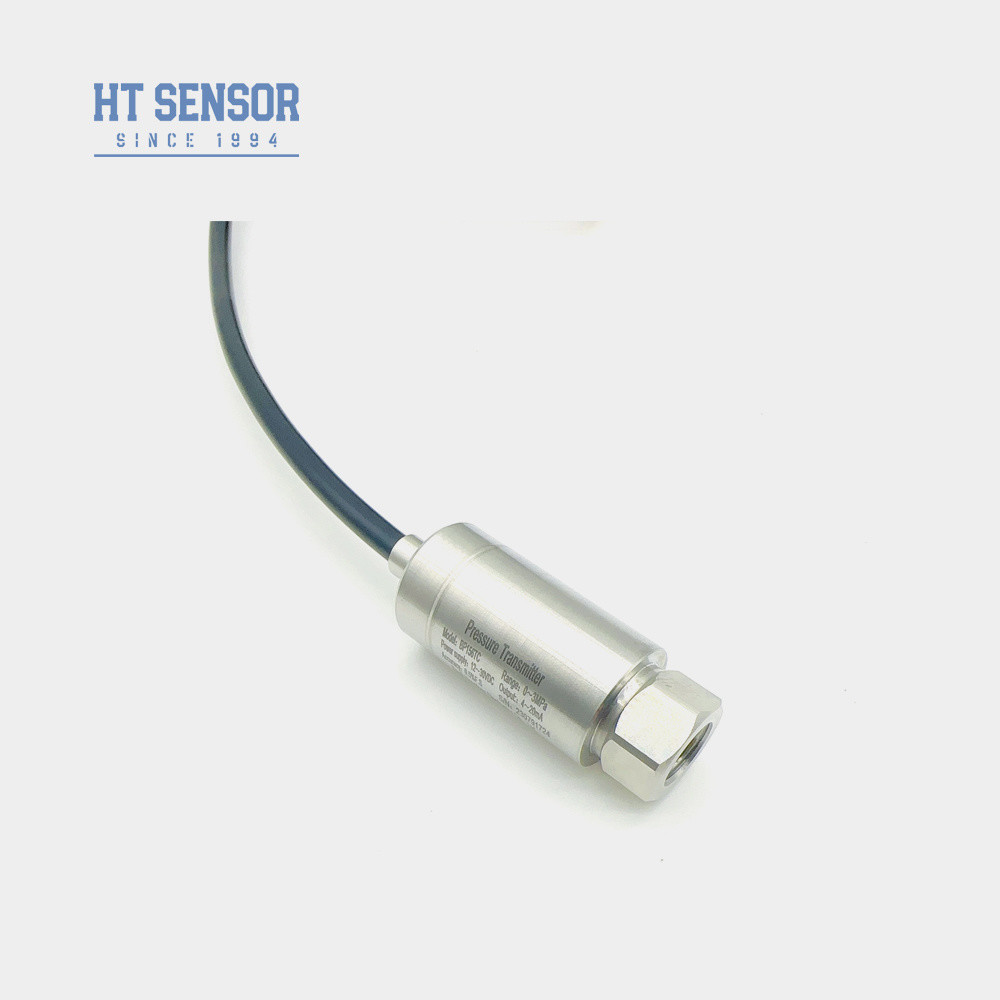

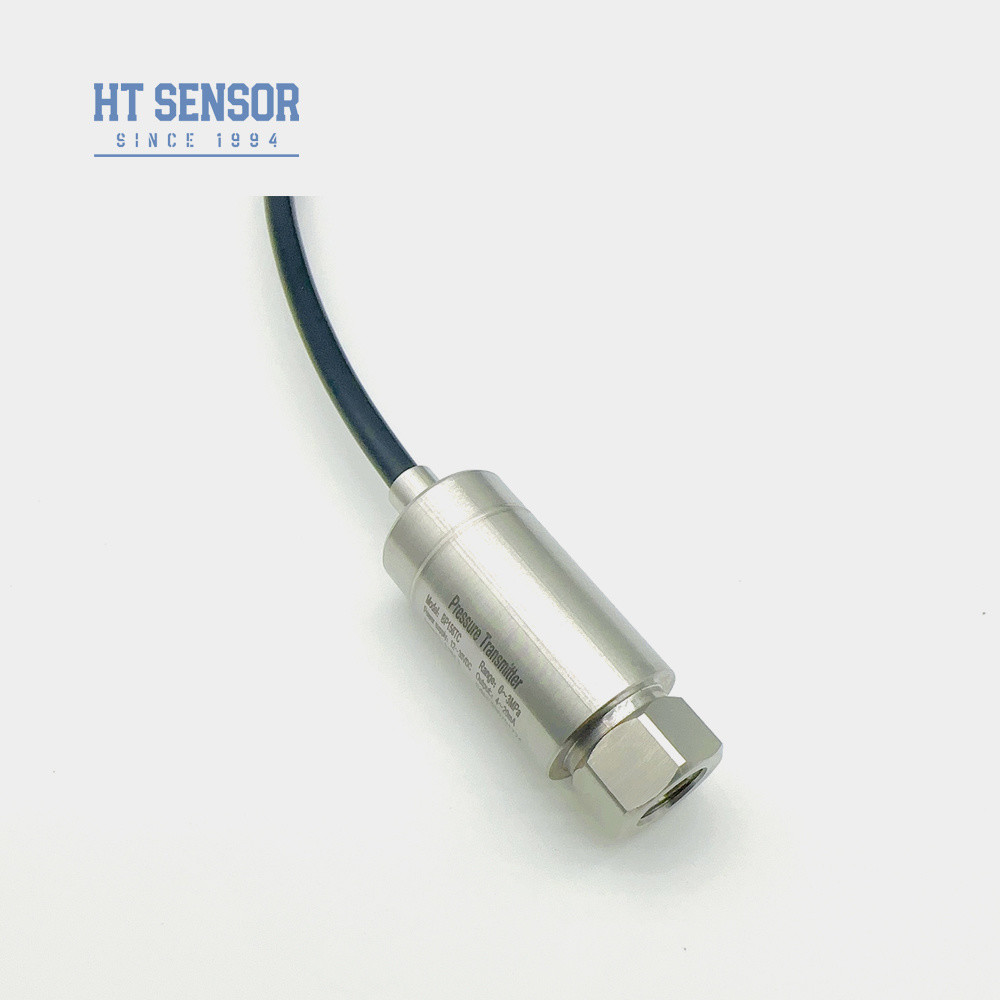

BP156 Drucktransmitter
Einführung:
Der BP156 Drucktransmitter ist eine wirtschaftliche Lösung, die speziell für Anwendungen in Luftkompressoren und Kältetechnik entwickelt wurde. Durch die Integration modernster Technologien verfügt er über unsere proprietäre Hochleistungs-Wandlerschaltung in einem kompakten, robusten Design.
Durch strenge Tests auf Komponentenebene und umfassende Alterungstests sowohl für Halbfertigprodukte als auch für Endprodukte garantieren wir eine hervorragende Langzeitstabilität und Messgenauigkeit - auch in anspruchsvollen Umgebungen mit hoher Luftfeuchtigkeit oder starken elektromagnetischen Störungen.
Dieser kostenoptimierte Transmitter liefert zuverlässige Leistung in industriellen Installationen mit begrenztem Platzangebot, bei denen die betriebliche Haltbarkeit entscheidend ist.
Produktmerkmale:
1. Großer Messbereich, Edelstahlkonstruktion, vielfältige Druckschnittstellenformen
2. Kompaktes und leichtes Design
3. Nullpunkt- und Endwert einstellbar
4. Hohe Präzision, Ganzstahlkonstruktion
5. Einstellbarer Nullpunkt und EndwertAnwendungen:
1. Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl
2. Anwendung in der Schifffahrts- und Luftfahrtindustrie
3. Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
4. Einsatz in hydraulischen und pneumatischen Steuerungssystemen
Leistungsparameter:
| Messbereich |
| (0-X)Kpa |
oder MPa |
| Relativdruck |
Überlast |
| ≤ 1,5-fache des Nennbereichs |
Genauigkeit @ 25ºC |
| ±0,25% (Typisch) ±0,5% (Maximum) |
Wiederholbarkeit & Hysterese |
| 0,02%F.S(Typ.) 0,05%F.S(Max.) |
Langzeitstabilität |
| ±0,1%F.S/Jahr(Typ.) ±0,2%F.S/Jahr(Max.) |
Temperaturdrift des Nullpunkts |
| ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
Frequenzgang |
| ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
Frequenzgang |
| 2,4 kHz |
Kompensationstemperatur |
| 0-70ºC(≤10mpa, anpassbar) |
Betriebstemperatur |
| -20ºC~80ºC |
Lagertemperatur |
| -40ºC~120ºC |
Vibration |
| 10g,55Hz ~ 2kHz |
Gehäusematerial |
| 304,316L |
Membranmaterial |
| 316L |
Isolationswiderstand |
| 100MΩ 100VDC |
Schutzart |
| IP65 |
O-Ring-Dichtung |
| Fluorkautschuk |
Gewicht |
| ~0,25 kg |
Ausgangssignal |
| 4~20mADC |
Ausgangstyp |
4~20mA |
| 12~30VDC |
2/3/4 Draht |
0~10/20mA |
| 3 Draht |
0/1~5V |
| 0/1~10V |
| 0,5~4,5V |
| 5VDC |
Andere |
| 1. Bei der Produktauswahl ist sicherzustellen, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist. |
2. Bei der Bestellung ist zu beachten, dass explosionsgeschützte Produkte keine Digitalanzeigeköpfe enthalten.
3. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass die Benutzer vor Ort Blitzschutzvorrichtungen installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5. Der Nennbetriebstemperaturbereich des Fluorkautschuk-O-Rings beträgt -20ºC bis 250ºC. Wenn die Betriebstemperatur des Produkts unter -20ºC liegt, muss eine EPDM-O-Ring-Dichtung gewählt werden.6. Die Standardkabellänge beträgt 1,5 m und ist in drei Materialien erhältlich. Sofern nicht anders angegeben, wird es mit Polyethylen-Kabelmaterial geliefert. Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie dies bitte in der Bestellung an.
7. Bei besonderen Anforderungen wie starken Vibrationen, momentanen Stoßkräften, starken elektromagnetischen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

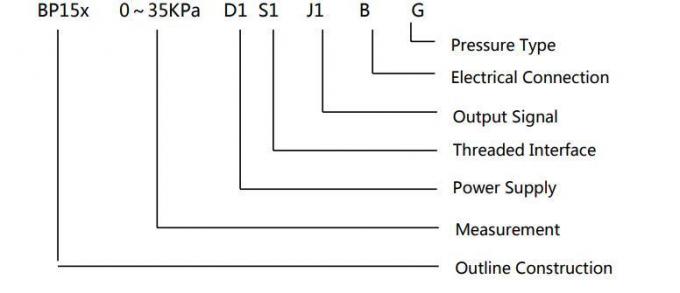

Bestellübersicht
BP15X
| Analoger Drucktransmitter |
| Code |

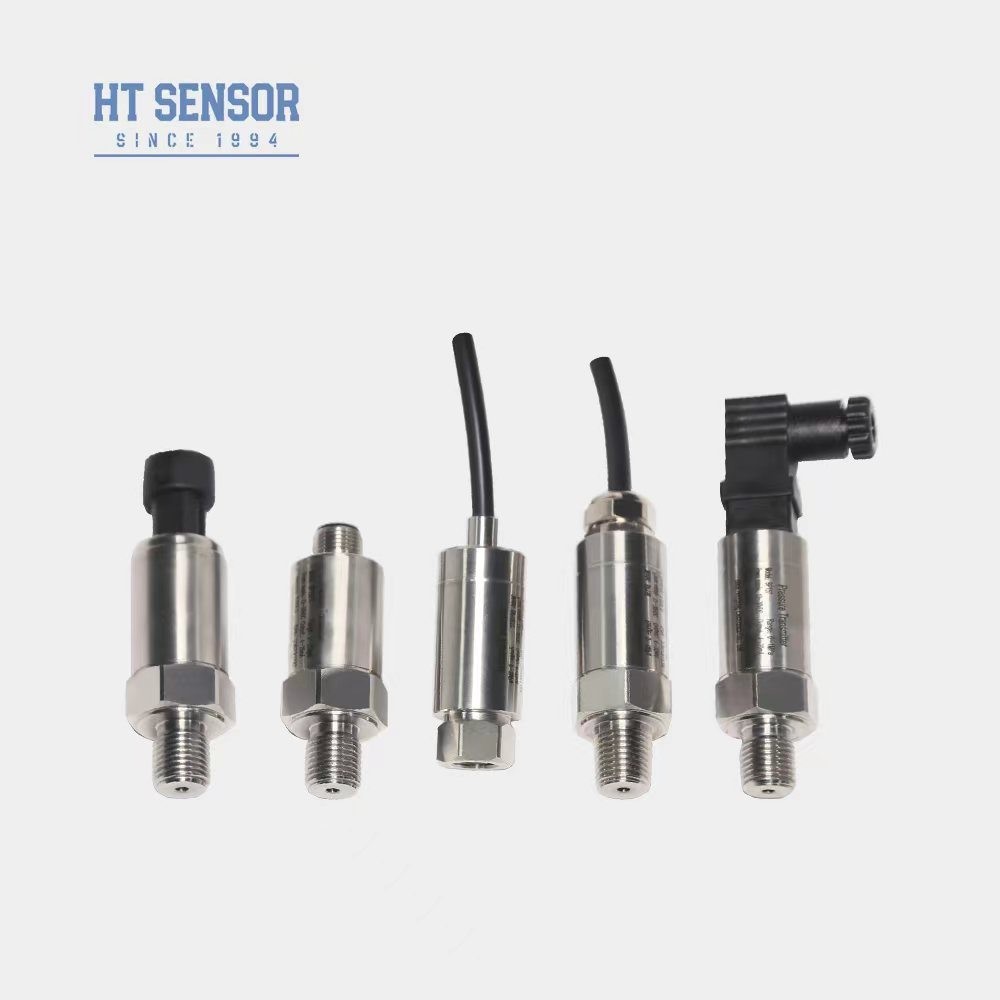

Außenkonstruktion |
| |
G |
Packard-Stecker |
| 6 |
Abgedichtetes Direkt-Ausgangskabel 1,5 Meter |
7 |
Mini-Hirschmann-Stecker |
| 8 |
Großer Hirschmann-Stecker |
Messbereich |
0kPa ~ 10kPa…5MPa |
| |
(0-X)Kpa |
oder MPa |
X:
Gibt den tatsächlichen Messbereich an |
Code Stromversorgung |
| |
G |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| Code |
Druckart |
| |
G |
4~20mADC |
|
| S5 |
0~20mADC |
S2 |
1~5VDC |
| S6 |
0~10VDC |
S3 |
0~5VDC |
| S7 |
0,5~4,5VDC |
S4 |
0~10mADC |
| Code |
Druckanschluss |
|
|
| |
G |
M20×1,5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere(¢50,4 Flansch) |
| Code |
Elektrischer Anschluss |
| |
G |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel abgedichteter Ausgang 1,5 Meter |
| B4 |
Andere |
| Code |
Druckart |
| |
G |
Relativdruck |
| A |
Absolutdruck |
| S |
Abgedichteter Referenzdruck |
| FAQ: |
1. F: Was sind die Merkmale Ihrer Drucksensor-Transmitter? |
A: Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen.
Wir bieten OEM- und ODM-Service.
3. F: Wie hoch ist Ihre Produktionskapazität? A:
Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren, so dass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit? A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist
immer verfügbar.
