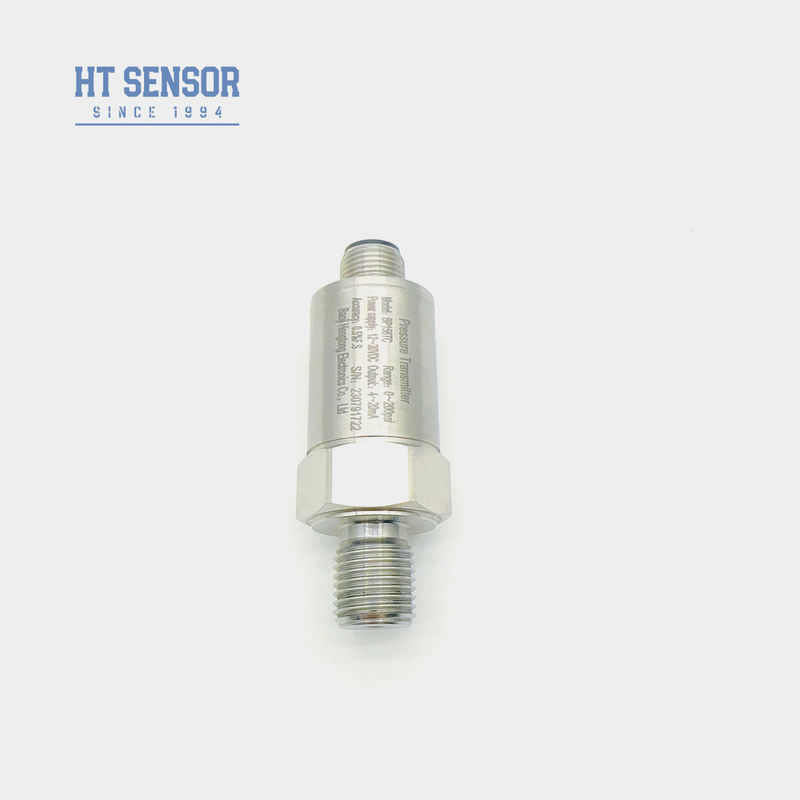

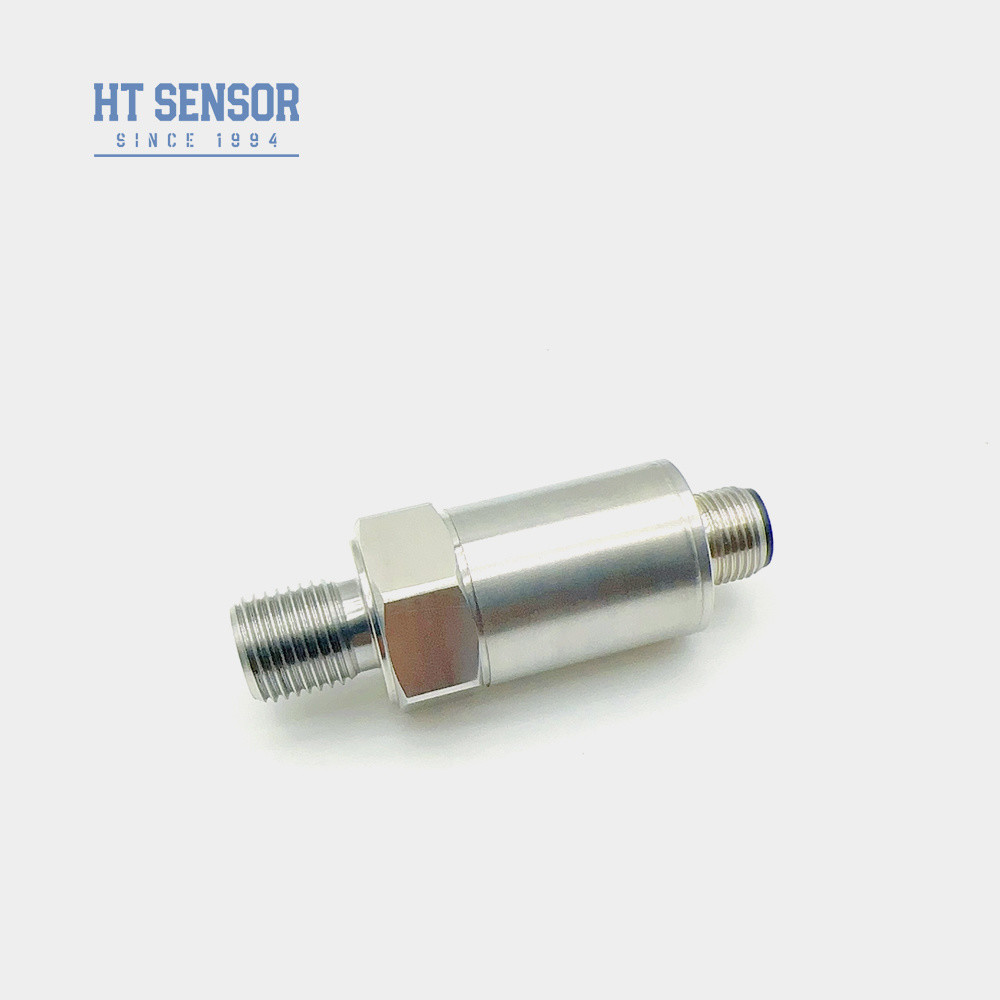

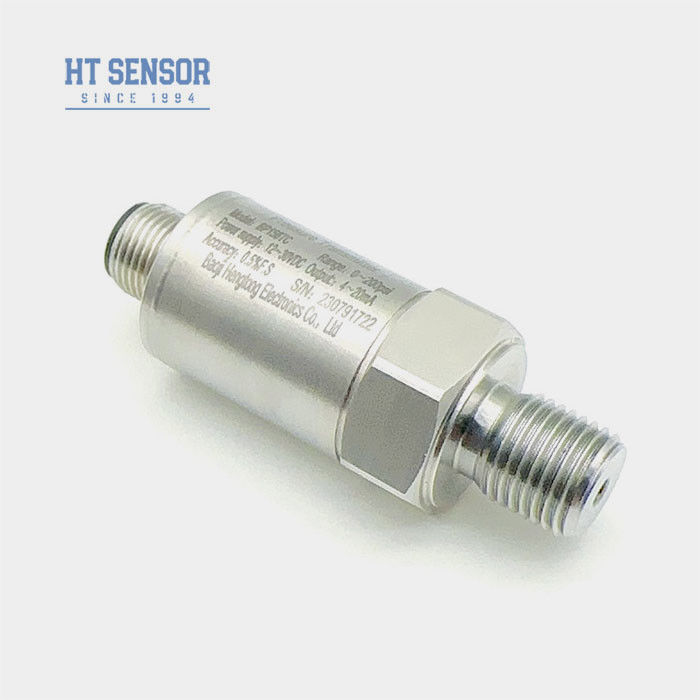

BP156-M12 4 20ma Druckwandler Diffus Silikon-Drucksensor für Öl Luft Wasser
Product Details
| Modell Nr.: | BP156-M12 | individuell angepasst: | OEM und Odm |
|---|---|---|---|
| Gehäusematerial: | 316LS.S. oder 304S.S. | Schutzklasse: | IP65 |
| Kompensationstemperatur: | 0 ~ 60 ℃ | Typ: | Siliziumpiezoresistiver Drucksensor |
| Messmedium: | Flüssigkeit, Gas usw. | Genauigkeitsgrad: | 0,25% |
| Druckbereich: | 0kpa~10kpa...20MPa | ||
| Hervorheben |
BP156-M12 4 20ma Druckwandler,4 20ma Druckwandler für Luft,Diffusioniertes Silizium-Drucksensor für Öl |
||
Product Description
BP156-M12 Hengtong 4 20mA Drucktransmitter Sensor Wandler für Öl, Luft, Wasser
BP156-M12 Drucktransmitter
Einführung des Drucktransmitter-Sensors:
Der BP156-M12 Drucktransmitter verwendet den HT-Serien-Silizium-Druckisolationsfilm-Ölkern als Signalmesselement. Gewährleistet stabile und zuverlässige Leistung. Mit einem kompakten Design und einfacher Installation ist dieser diffundierte Silizium-Drucksensor eine zuverlässige Wahl für die Druckmessung auf engstem Raum. Die robuste Konstruktion dieses diffundierten Silizium-Drucksensors ermöglicht den Einsatz in rauen Umgebungen und macht ihn für eine Vielzahl anspruchsvoller Anwendungen geeignet.
Produktmerkmale des Drucktransmitter-Sensors:
1. Großer Messbereich, Edelstahlkonstruktion, vielfältige Druckanschlussformen
2. IP65 Schutzart, Edelstahlkonstruktion
3. Hohe Präzision, Voll-Edelstahlkonstruktion
Anwendungen des Drucktransmitter-Sensors:
1. Druckmessung von nicht-korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl
2. Anwendung in der Marine- und Luftfahrtindustrie
3. Einsatz in industriellen Prozessumgebungen wie Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
4. Einsatz in hydraulischen und pneumatischen Steuerungssystemen
| Leistungsparameter des Drucktransmitter-Sensors: | |
| Messbereich | 0kPa ~ 10kPa…20MPa |
| Druckart | Überdruck, Absolutdruck, Relativdruck |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25ºC | ±0,25% (typ.) ±0,5% (max.) |
| Wiederholgenauigkeit & Hysterese | 0,02%F.S (typ.) 0,05%F.S (max.) |
| Langzeitstabilität | ±0,1%F.S/Jahr (typ.) ±0,2%F.S/Jahr (max.) |
| Nullpunkt-Temperaturdrift | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Vollausschlag-Temperaturdrift | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC (≤10MPa, kundenspezifisch) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,2kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

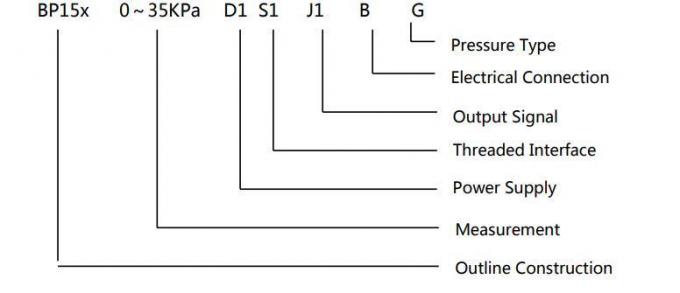

| Auswahlbeispiele |
| Bestellhinweise für Drucktransmitter-Sensoren |
2. Bei der Bestellung beachten Sie bitte, dass explosionsgeschützte Produkte keine digitalen Anzeigeköpfe enthalten.
3. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer vor Ort Blitzschutzvorrichtungen installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4. Der Nennbetriebstemperaturbereich des Fluorkautschuk-O-Rings beträgt -20ºC bis 250ºC. Wenn die Betriebstemperatur des Produkts unter -20ºC liegt, muss ein EPDM-O-Ring gewählt werden.
5. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Wenn nicht anders angegeben, wird es mit Polyethylen-Kabelmaterial geliefert. Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie dies bitte bei der Bestellung an.
6. Bei Sonderanforderungen wie starken Vibrationen, kurzzeitigen Stoßkräften, starken elektromagnetischen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese bei der Bestellung an.
| Bestellhilfe für Drucktransmitter-Sensoren | |||||||||
| BP15X | Analogdrucktransmitter | ||||||||

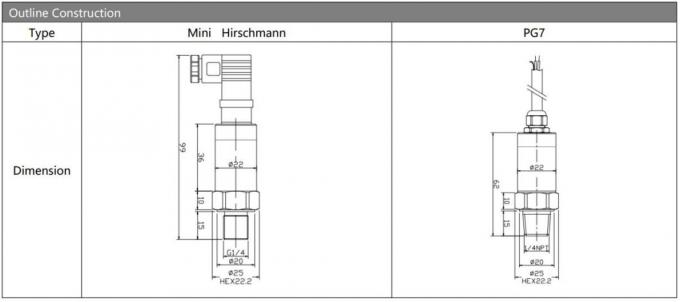

| Code | Aufbau | ||||||||
| 5 | Packard-Stecker | 6 | Abgedichtetes Direktkabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Stecker | 8 | Großer Hirschmann-Stecker | ||||||
| Messbereich | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa oder MPa |
X: Gibt den tatsächlichen Messbereich an | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckanschluss | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (¢50,4 Flansch) | ||||||||
| Code | Elektrischer Anschluss | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabelverschraubung 1,5 Meter | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Überdruck | ||||||||
| A | Absolutdruck | ||||||||
| S | Relativdruck | ||||||||
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensortransmitter?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte nach spezifischen Anforderungen maßschneidern. Wir bieten OEM- und ODM-Service an.
3. F: Was ist Ihre Produktionskapazität?
A: Unsere Produktionsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren, sodass wir in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktions- und Lieferplanung zu gewährleisten.
4. F: Was ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie für Ihre Produkte? Und der Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernwartung über PC-Netzwerk ist immer verfügbar.
