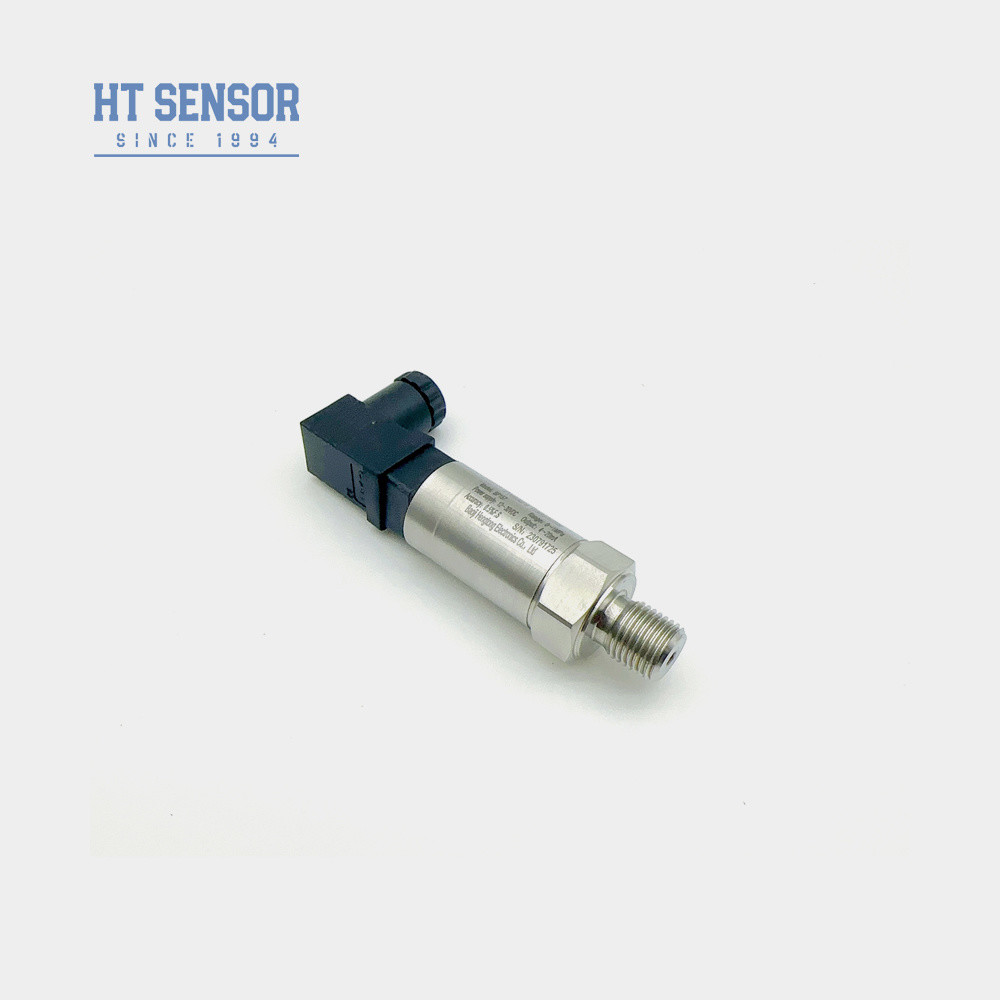

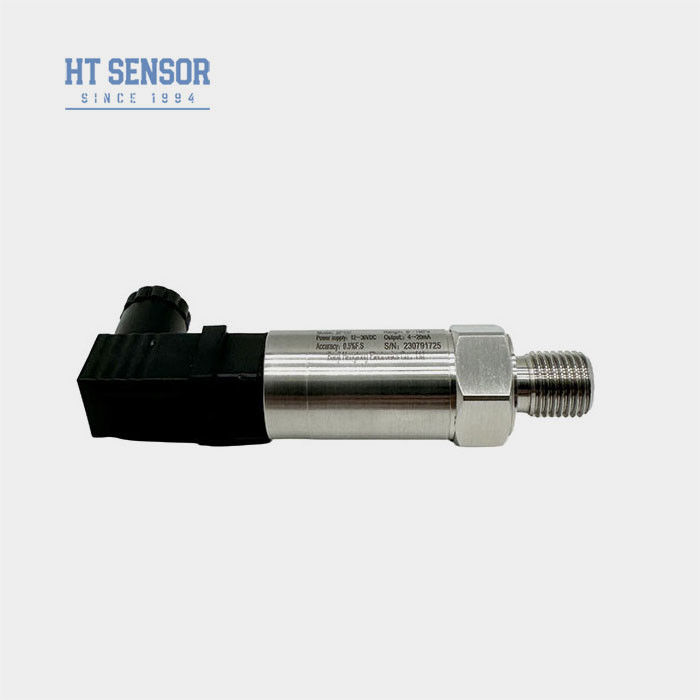

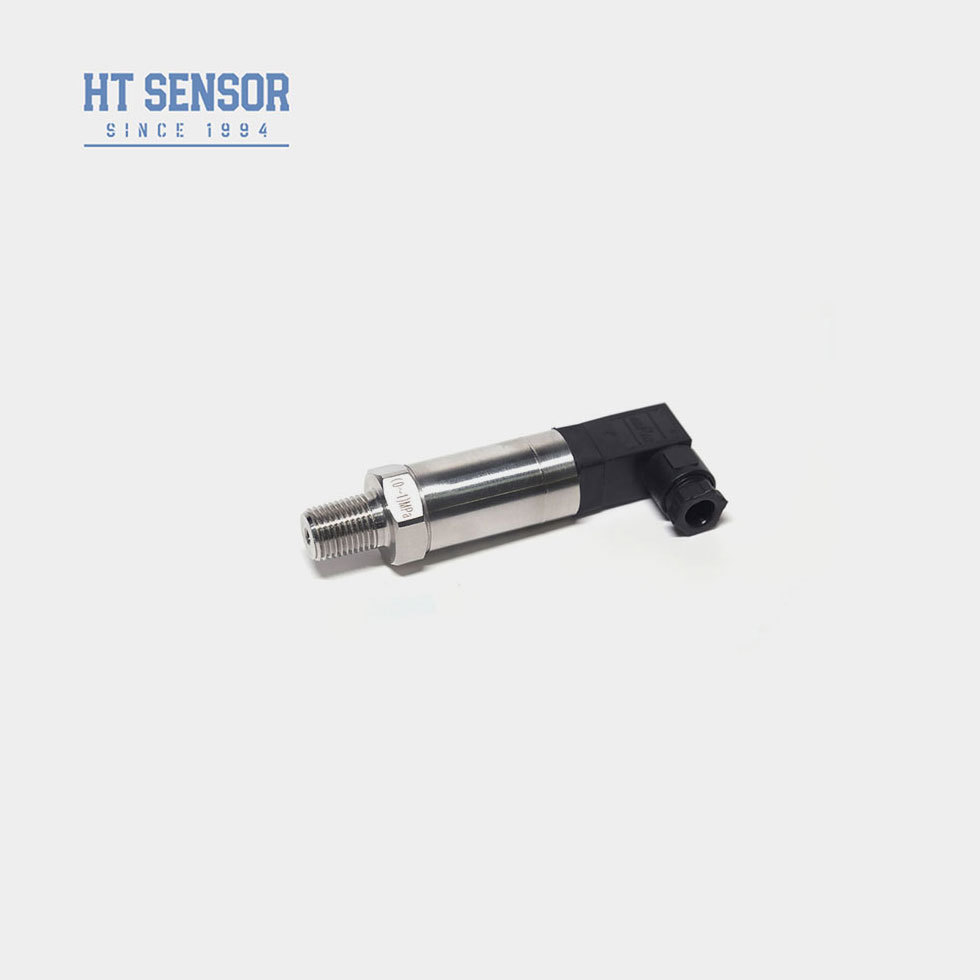

BP157 Silikon-Diaphragma-Drucksensor Druckwandler aus Edelstahl 4-20mA
Product Details
| Modell Nr.: | BP157 | Stromversorgung: | 12-30VDC |
|---|---|---|---|
| Ausgangssignal: | 4-20mA | Kompensationstemperatur: | -10 ~ 70 ℃/angepasst |
| Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck | Gehäusematerial: | 304/316L |
| Transportpaket: | Standard-Exportverpackung mit Karton | Erfassungselement: | Diffusioniertes Silizium-Drucksensor |
| Herkunft: | Baoji, China | Hs-Code: | 9026201090 |
| Versorgungsmaterial-Fähigkeit: | 2000pcs/Monat | Messmedium: | Flüssigkeit oder Gas |
| Genauigkeitsnote: | 00,25%,00,5% | Druckbereich: | 0kpa~10kpa...20MPa |
| IP-Bewertung: | IP65 | ||
| Hervorheben |
BP157 Silikondiaphragmendrucksensor,4-20mA-Siliziumdiaphragma-Drucksensor,Druckwandler aus Edelstahl 4-20mA |
||
Product Description
HENGTONG BP157 EDELSTAHL OEM SILIZIUM DRUCKSENSOR
BP157 Drucktransmitter
Einführung des Silizium-Drucksensors:
BP157 Silizium-Drucksensor verwendet den HT-Serien Silizium-druckfesten Isolationsmembran-Ölfüllkern als Signalmesselement. Die Signalverarbeitungsschaltung befindet sich in einem Edelstahlgehäuse und wandelt das Sensorsignal in ein Standardsignalausgangssignal um. Das Produkt wurde strengen Tests und Alterungsscreenings von Komponenten, Halbfertigprodukten und Fertigprodukten unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten.
Produktmerkmale:
1. Großer Messbereich, Edelstahlkonstruktion, vielfältige Druckschnittstellenformen
2. IP65-Schutzart Edelstahlkonstruktion
3. Nullpunkt und Vollausschlag einstellbar
4. Hohe Präzision, Ganz-Edelstahl-Konstruktion
Anwendungen:
1. Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L-Edelstahl
2. Anwendung in der Schifffahrts- und Luftfahrtindustrie
3. Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
4. Einsatz in hydraulischen und pneumatischen Steuerungssystemen
|
Leistungsparameter:
|
|
| Messbereich | 0kPa ~ 10kPa…20MPa |
| Druckart | Relativdruck, Absolutdruck, Abgedichteter Druck |
| Überlast | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25ºC | ±0,25 % (typ.) ±0,5 % (max.) |
| Wiederholbarkeit & Hysterese | 0,02 % F.S (typ.) 0,05 % F.S (max.) |
| Langzeitstabilität | ±0,1 % F.S/Jahr (typ.) ±0,2 % F.S/Jahr (max.) |
| Temperaturdrift des Nullpunkts | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Temperaturdrift des Vollausschlags | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC (≤10 MPa, anpassbar) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100 MΩ 100 VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Bestellhinweise: |
1. Messbereich: Bestimmen Sie den erforderlichen Druckmessbereich, d. h. die zu messenden Mindest- und Maximaldruckwerte. Stellen Sie sicher, dass der Messbereich des ausgewählten Diffusionssilizium-Druckmessumformers den Anforderungen der Anwendung entspricht.
2. Ausgangssignaltyp: Bestimmen Sie den gewünschten Ausgangssignaltyp, z. B. ein analoges Signal (z. B. 4-20 mA oder 0-10 V) oder ein digitales Signal (z. B. RS485 oder Modbus). Stellen Sie sicher, dass der Ausgangssignaltyp des von Ihnen gewählten Messumformers mit Ihrem Steuerungssystem oder Gerät kompatibel ist.
3. Genauigkeitsanforderungen: Bestimmen Sie die erforderliche Druckmessgenauigkeit. Verschiedene Anwendungen können unterschiedliche Genauigkeitsanforderungen haben. Wählen Sie den Diffusionssilizium-Druckmessumformer, der Ihren Anwendungsanforderungen entspricht.
4. Temperaturbereich: Berücksichtigen Sie den Temperaturbereich der Anwendungsumgebung, um sicherzustellen, dass der ausgewählte Messumformer in diesem Temperaturbereich ordnungsgemäß arbeiten kann.
5. Medienkompatibilität: Verstehen Sie die Eigenschaften des zu messenden Mediums, z. B. Flüssigkeit oder Gas, und stellen Sie sicher, dass der ausgewählte Diffusionssilizium-Druckmessumformer mit diesem Medium kompatibel ist.
6. Montagemethode: Bestimmen Sie die Montagemethode des Messumformers, z. B. Flanschmontage, Gewindemontage oder andere Methoden. Stellen Sie sicher, dass der von Ihnen gewählte Messumformer Ihren Installationsanforderungen entspricht.
| Bestellübersicht: | |||||||||
| BP15X | Analoger Druckmessumformer | ||||||||
| Code | Konstruktionsübersicht | ||||||||
| 5 | Packard-Stecker | 6 | Abgedichtetes Direktanschlusskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Stecker | 8 | Großer Hirschmann-Stecker | ||||||
| Messbereich | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa oder MPa |
X: Gibt den tatsächlichen Messbereich an | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckanschluss | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (¢50,4 Flansch) | ||||||||
| Code | Elektrischer Anschluss | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel abgedichteter Auslass 1,5 Meter | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Relativdruck | ||||||||
| A | Absolutdruck | ||||||||
| S | Abgedichteter Referenzdruck | ||||||||
FAQ:
1. F: Was sind die Merkmale Ihrer Druckmessumformer?
A: Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen können bis zu 30.000 Druckmessumformer pro Monat produzieren, sodass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist immer verfügbar.
