12-30vdc 316l Druckwandler aus Edelstahl Luftdruckwandler
Produktdetails
| Modell Nr.: | BP170 | Stromversorgung: | 12-30VDC |
|---|---|---|---|
| Ausgangssignal: | 4 bis 20 Ma | Gewicht: | 0.5 kg |
| Wohnmaterial: | 304 S.S. | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Transportpaket: | Standard-Exportverpackung mit Karton | Ursprung: | China |
| HS-Code: | 9026201090 | Versorgungsmaterial-Fähigkeit: | 2000PCS/Month |
| Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter | Messmedium: | Gas oder Flüssigkeit |
| Genauigkeitsgrad: | 0.25G,0.5G | ||
| Hervorheben |
316l Druckwandler aus Edelstahl,12vdc Druckwandler aus Edelstahl,30vdc Luftdruckwandler |
||
Produktbeschreibung

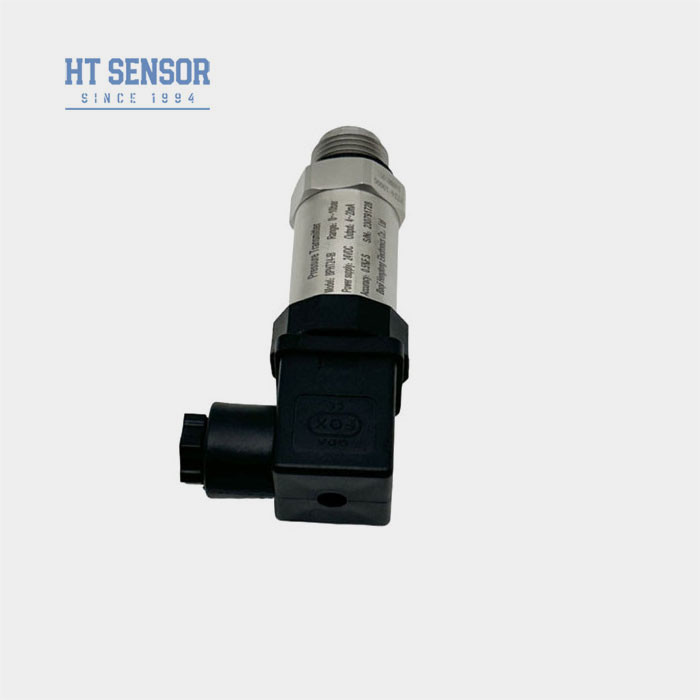

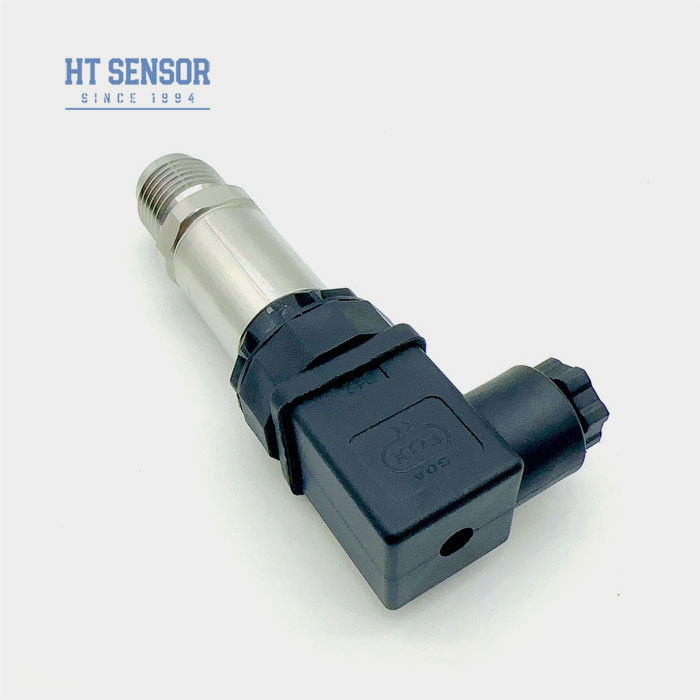

BP170 Drucktransmitter
Einführung des Druckmesssensors:
Drucktransmitter BP170 verwendet die Druckfestigkeit aus Silizium der HT-SerieDies ist der Fall, wenn dieDer Schaltkreis befindet sich in einem Gehäuse aus Edelstahl und wandelt das Sensorsignal inDas Produkt wurde strengen Tests und Alterung unterzogenPrüfung auf Bauteile, Halbfabrikate und Fertigprodukte,Sicherstellung stabiler und zuverlässiger Leistungen
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2Kompaktes und leichtes Design
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
5.Einstellbare Null- und Vollskala
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter | |
| Messbereich | 0 kPa ~ 10 kPa... 10 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 00,1% FS |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 1 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |

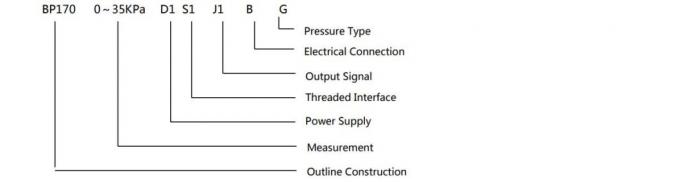

Auswahlbeispiele:
Bestelltipps:
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
| Bestellführer: | |||||||||
| BP170X | Analogdrucktransmitter | ||||||||

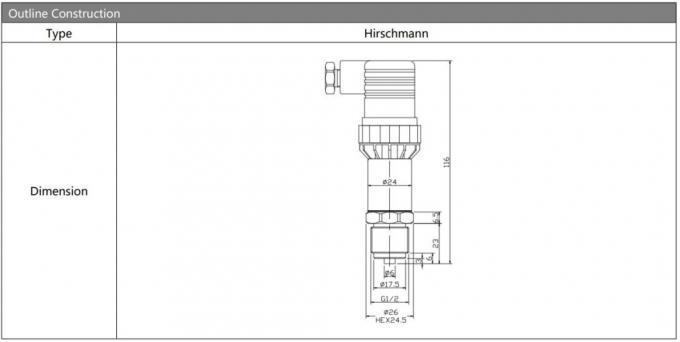

| Code | Entwurf des Baus | ||||||||
| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||

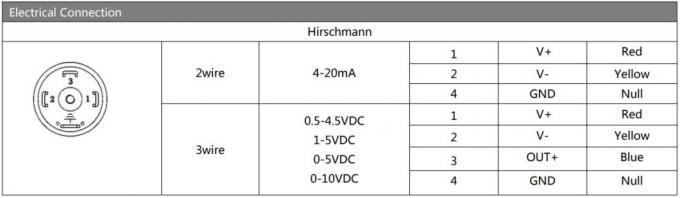

| Code | Elektrische Verbindung | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
