Gasflüssiges Siliziumöl-Drucktransmitter BP170 4 20mA Transmitter Sensor

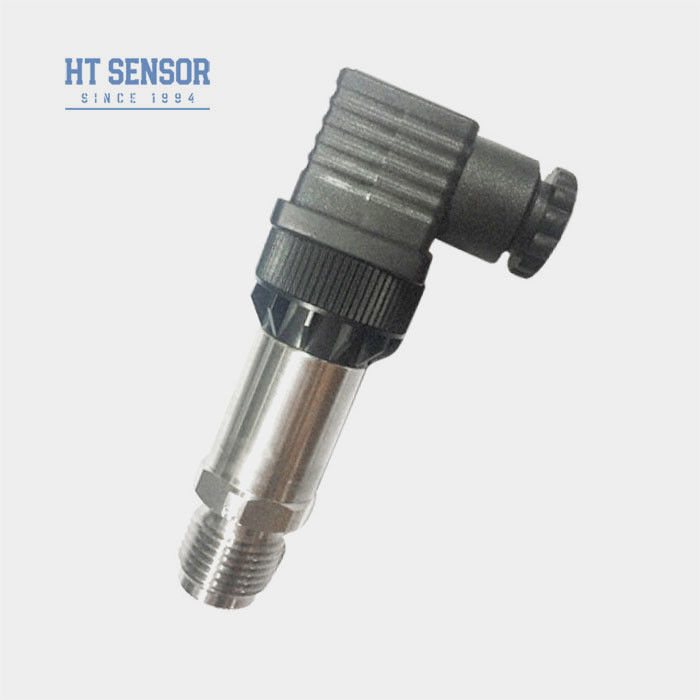

BP170 Drucktransmitter

Einführung des Druckmesssensors:
Der BP170-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten, druckfesten Siliziumkern der HT-Serie.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus EdelstahlDas Produkt wurde strengen Tests und Alterungsscreening für Komponenten, Halbfabrikate und Fertigprodukte unterzogen.Sicherstellung stabiler und zuverlässiger LeistungenHergestellt aus hochwertigem Stahl mit hervorragender Korrosionsbeständigkeit, geeignet für die Messung verschiedener korrosiver Medien und mit einer Vielzahl von Ausgangssignaloptionen,wie z. B. 4-20mA, 0-5V usw., um sich an unterschiedliche Anforderungen an das Steuerungssystem anzupassen

Eigenschaften des Produkts:

1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2Kompaktes und leichtes Design
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
5.Es hat eine gute lineare Leistung und kann genaue Druckmesswerte liefern

Anwendungen:

1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet


Auswahlbeispiele:

1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

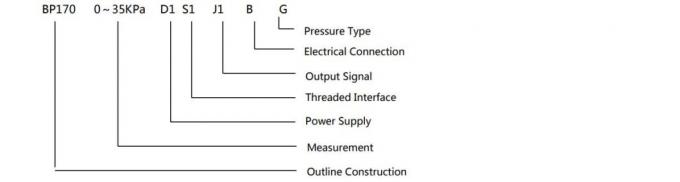

Bestellführer:



BP170X	Analogdrucktransmitter

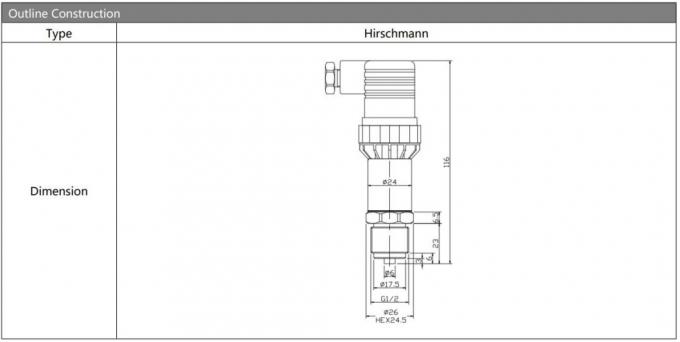

	Code	Entwurf des Baus
	5	Packard-Stecker				6	Versiegeltes Direkt-Ausgangskabel 1,5 Meter
	7	Mini-Hirschmann-Anschluss				8	Großer Hirschmann-Anschluss
		Messbereich	0kPa ~ 10kPa...5MPa
		(0-X) Kpa oder MPa	X: Anzeigt den tatsächlichen Messbereich
			Code	Stromversorgung
			D1	24VDC
			D2	5VDC
			D3	Andere
				Code	Ausgangssignal
				S1	4 ~ 20mADC		S5	0~20mADC
				S2	1 ~ 5VDC		S6	0~10VDC
				S3	0 ~ 5VDC		S7	0.5 ~ 4.5VDC
				S4	0~10mADC
					Code		Druckverbindung
					J1		M20x1.5
					J2		G1/2
					J3		G1/4
					J4		7/16-20UNF
					J5		Andere (Flanke)
							Code	Elektrische Verbindung
							B1	Hirschmann
							B2	PG7
							B3	Kabel versiegelte Steckdose 1,5 m
							B4	Andere
								Code	Druckart
								G	Messdruck
								Eine	Absoluter Druck
								S	Versiegelter Referenzdruck
