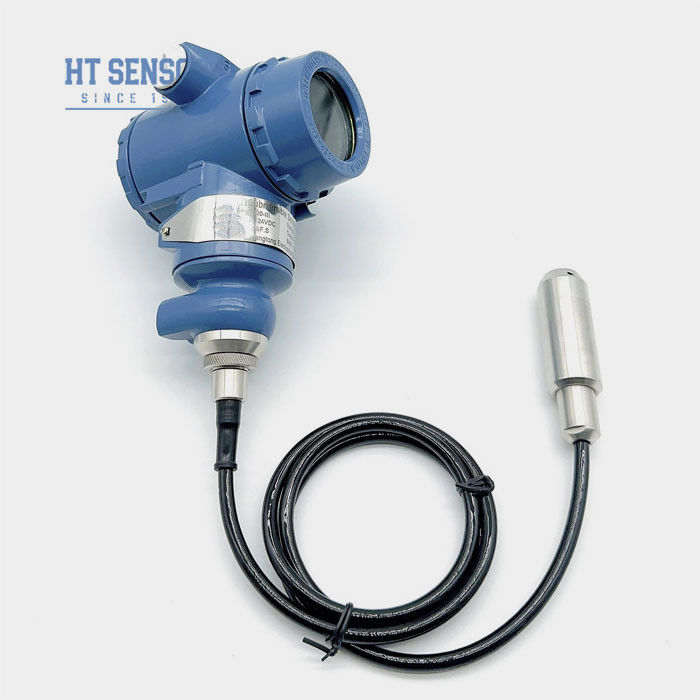

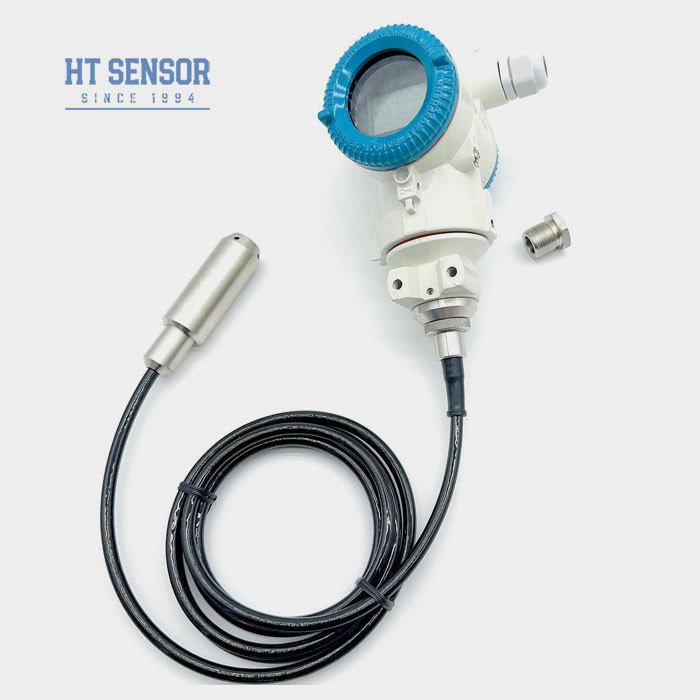

BH93420III. DieWSchleim NiveauTAuslöser
Einführung des Wasserstandssensors:
BH93420-III Wasserspiegelmessgerät ist mit einem hochpräzisenPiezoresistives Mittel diffusem Silizium-Drucksensor als Signalmesselement.Es misst den statischen Druck, der direkt mit dem Wasserstand zusammenhängt, undwird mit Hilfe einer Verstärkungsschaltung in einen Standardsignalausgang umgewandelt.Einrichtung einer linearen Beziehung zwischen dem Ausgangssignal und dem Flüssigkeitsgehalt,es gewährleistet eine präzise und genaue Messung des Wasserstandes.
Produktmerkmale:
1Es verwendet einen hochpräzisen diffusierten Siliziumsensor, um den Flüssigkeitsgehalt oder Druck genau zu messen.
2Es hat eine stabile Leistung und eine lange Lebensdauer, was es für harte Umweltbedingungen geeignet macht.
3Es verfügt über einen hochpräzisen Messbereich und einen verstellbaren Messbereich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
4Das Gerät nutzt eine fortschrittliche digitale Signalverarbeitungstechnologie, um eine hochpräzise Messleistung zu erzielen.
5Der diffuse Silizium-Immersionsflüssigkeitsübertragungsgerät verfügt über eine ausgezeichnete Störungshemmung, so dass es in komplexen Industrieumgebungen ordnungsgemäß funktionieren kann.
6.Der Flüssigkeitsübertrager unterstützt eine Vielzahl von Kommunikationsoberflächen und ermöglicht die Dateninteraktion mit anderen Geräten
Anwendungen:
1. Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
2. Überwachung des Wasserstandes in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
3Diesel-, Brennstoff- und andere Ölbehälter
Leistungsparameter:
| Messbereich |
0~10m...400mH2O |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 2X Nennbereich |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur |
0 bis 50 °C (0-1 m) . 0-2 m); 0-70 °C |
| Betriebstemperatur |
-20 bis 80 °C |
| Speichertemperatur |
-30 bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Schock |
100 g |
| Wohnmaterial |
aus gegossenem Aluminium |
| Material der Zwerchfläche |
316L Edelstahl |
| Widerstand gegen Isolierung |
>= 100MΩ@100VDC |
| Explosionssicherheit |
ExiaIICT6 |
| Schutzbewertung |
IP68 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~1,5 kg (ohne Kabel) |
| Kabelmaterial |
Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
15 bis 30 VDC |
2/3/4 Draht |
| RS485-Kommunikationsprotokoll |
|
4 Draht |

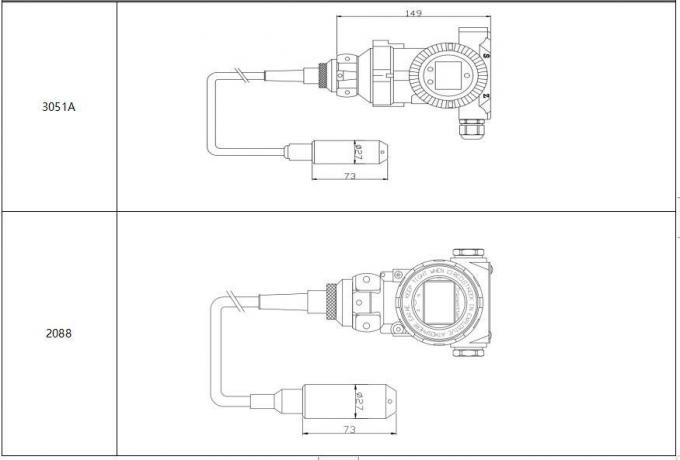

Konstruktion:

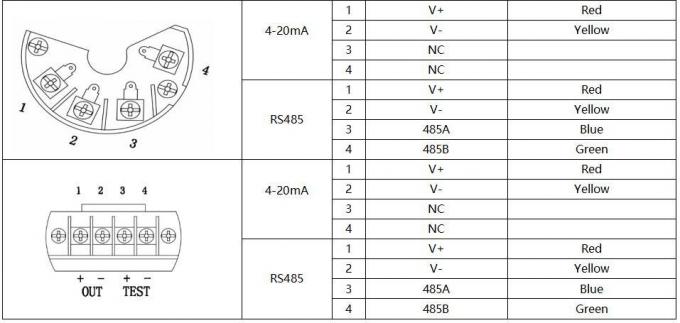

Elektrische Verbindung:

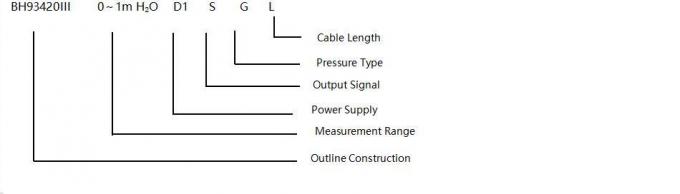

Auswahlbeispiele:
Bestelltipps:
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
Aufordnung Führer:
| BH93420 |
Code |
Entwurf des Baus |
| |
III. Die |
Flüssigkeitspegelsender mit Gehäuse 2088 |
| |
|
Messbereich |
0~10m... 400m |
| |
|
|
Code |
Stromversorgung |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Code |
Ausgangssignal |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Code |
Elektrische Verbindung |
| |
|
|
|
|
B5 |
2088 mit Anzeige |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Code |
Druckart |
| |
|
|
|
|
|
G |
Messdruck |
| |
|
|
|
|
|
Eine |
Absoluter Druck |
| |
|
|
|
|
|
S |
Versiegelter Referenzdruck |
| |
|
|
|
|
|
|
Code |
Material |
| |
|
|
|
|
|
|
01 |
304 Edelstahl |
| |
|
|
|
|
|
|
02 |
316L Edelstahl |
| |
|
|
|
|
|
|
|
Code |
Kabelmaterial |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
Kunststoff aus PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
