BHZ93420-III-Sereien Flüssigkeitsstandssensor 316L Drucktransmitter Hart-Vereinbarung
Produktdetails
| Modell Nr.: | BHZ93420-III | Entwurf: | Accept besonders angefertigt |
|---|---|---|---|
| Kabel: | PE, PU, PTFE | Genauigkeit: | 00,25%,00,3%, 0,5% |
| Membranmaterial: | 316L Edelstahl | Nettogewichtet: | 1.6KG |
| Transportpaket: | Ausgestopft | Handelsmarke: | HT-Sensor |
| Ursprung: | Shaan Xi | HS-Code: | 90261000 |
| Versorgungsmaterial-Fähigkeit: | 500-1000 | Typ: | Silikonpiezoresistiver Typ |
| Strukturentwurf: | Eingabetyp | Anzeigetypen: | LED-Lösungen |
| Genauigkeitsgrad: | 0.1%,00,25% | IP-Bewertung: | IP68 |
| Hervorheben |
BHZ93420-III-Serie Flüssigkeitsspiegelsensor,Flüssigkeitsmessgerät 316L,316L Drucktransmitter Hart-Vereinbarung |
||
Produktbeschreibung

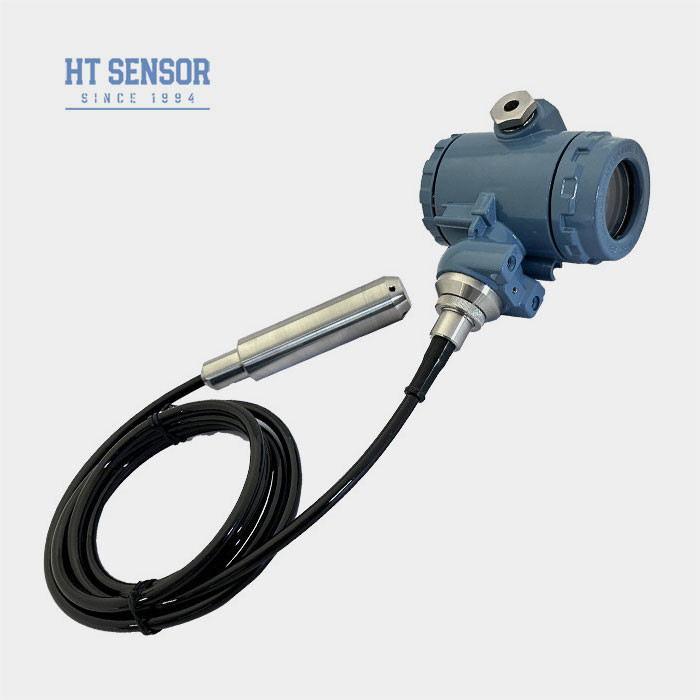

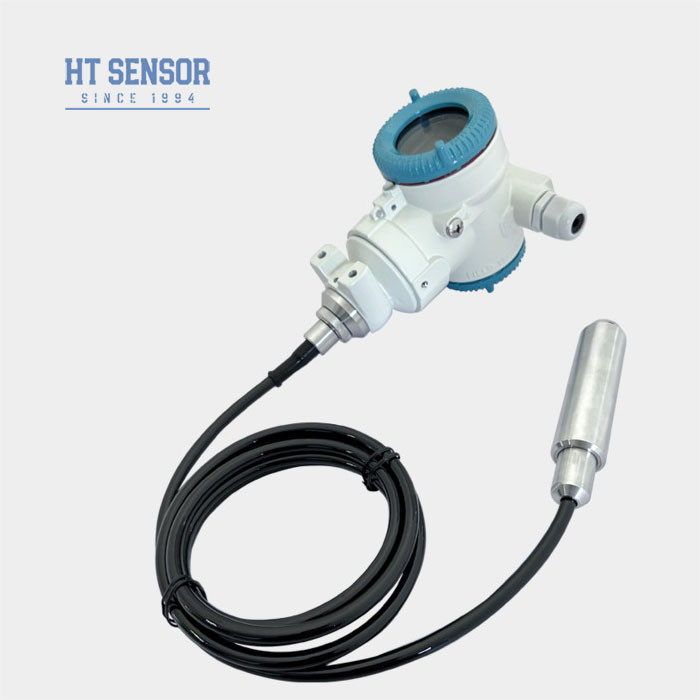

HT BHZ93420-III SERIES Flüssigkeitsspannungsübertrager mit HART-Vereinbarung
BHZ93420III. DieLFlüssigkeit NiveauTAuslöser
Einleitung:
BHZ93420-III ist mit einem hochpräzisen intelligenten Flüssigkeitspegelsender ausgestattet Sie misst den statischen Druck, der direkt proportional zum Flüssigkeitsgehalt ist.Der Sender verwendet das HART-Kommunikationsprotokoll, um digitale Signalübertragung und Zwei-Wege-Kommunikation zu erreichen.
Der LED/LCD-Eingabeflüssigkeitsübertrager sollte mit Funktionen ausgestattet sein, darunter Flüssigkeitswert, Alarmstatus, Betriebszustand, Schalt- und Konfigurationsparameter der Einheit,so dass die Benutzer intuitiv verstehen und bedienen können, die Flüssigkeits-Level-Sender
Produktmerkmale:
- HART-Kommunikationsprotokoll-Ausgabe mit Anzeigemöglichkeit
- Hohe Genauigkeit und hervorragende Stabilität
- Explosionssicherheit: ExiaIICT6
- Hohe Schutzniveau, IP68
- PE-, PTFT- und PU-Kabel verfügbar
- Mehrfache Strukturen zur Verfügung, die verschiedenen Anforderungen der Kunden vor Ort gerecht werden
- Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
- Überwachung des Wasserniveaus in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
- Diesel-, Brennstoff- und sonstige Ölbehälter
Leistungsparameter:
| Messbereich | 0? 10m... 400mH2O |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 2X Nennbereich |
| Genauigkeit @ 25°C | Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einem Prüfstand ausgestattet sein, der für den Prüfstand geeignet ist. |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | ± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0 bis 50 °C (0-1 m, 0 bis 2 m); 0 bis 70 °C |
| Betriebstemperatur | -20 bis 80°C |
| Speichertemperatur | -30 ~ 100 °C |
| Vibrationen | 10g,55Hz 2kHz |
| Schock | 100 g |
| Wohnmaterial | Aluminium, Edelstahl 1Cr18Ni9Ti |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | ¥100MΩ@100VDC |
| Explosionssicherheit | ExiaIICT6 |
| Schutzbewertung | IP68 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~1,6 kg (ohne Kabel) |
| Kabelmaterial | Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 ¢ 20 mA mit Hart | 15 ∼ 30 VdC | 2 Draht |

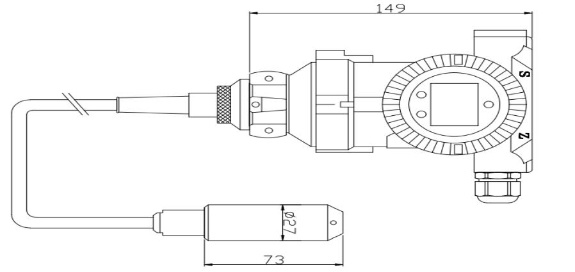

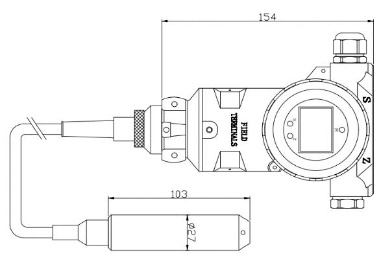

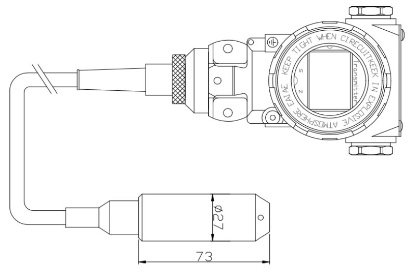

| Entwurf des Baus | |
| 2088 |
|
| 3051A | |
| 3051 | |
| Elektrische Verbindung | ||||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | GND | |||
| 4 | NC | |||
| Auswahlbeispiele |
Bestelltipps:
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.

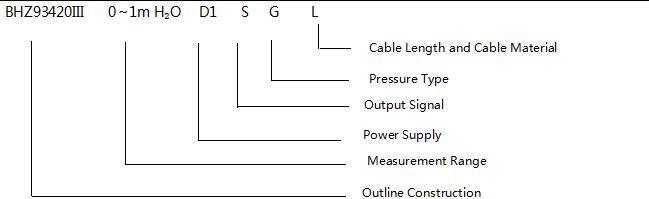

LeitfadenNach der Reihenfolge
| BHZ93420 | Code | Entwurf des Baus | ||||||||
| III. Die | Intelligenter Flüssigkeitspegelsender | |||||||||
| Messbereich | 0~10m... 400m | |||||||||
| Code | Stromversorgung | |||||||||
| D1 | 24VDC | |||||||||
| Code | Ausgangssignal | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCmitHKunst | |||||||
| Code | Elektrische Verbindung | |||||||||
| B4 | 2088 mit Anzeige | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Code | Druckart | |||||||||
| G | Messdruck | |||||||||
| Eine | Absoluter Druck | |||||||||
| S | Versiegelter Referenzdruck | |||||||||
| Code | Kabelmaterial | |||||||||
| C1 | PE | |||||||||
| C2 | Kunststoff aus PU | |||||||||
| C3 | PTFE | |||||||||
