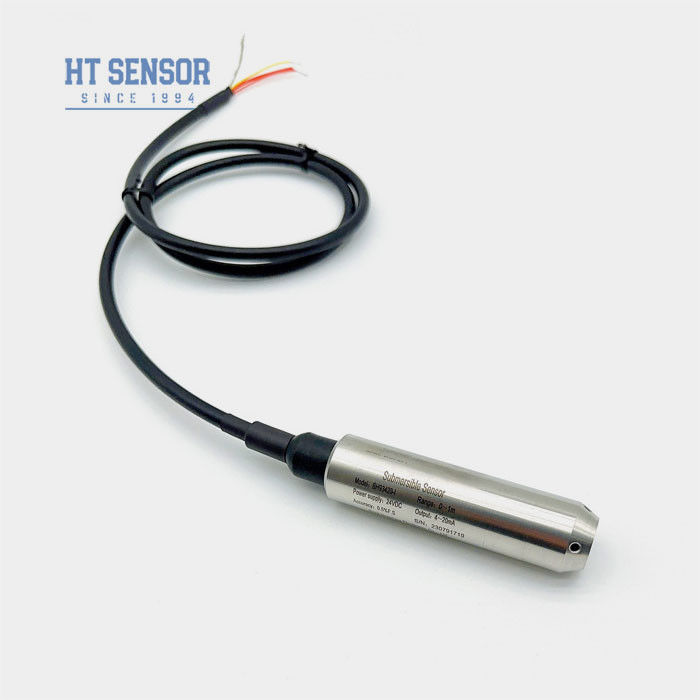

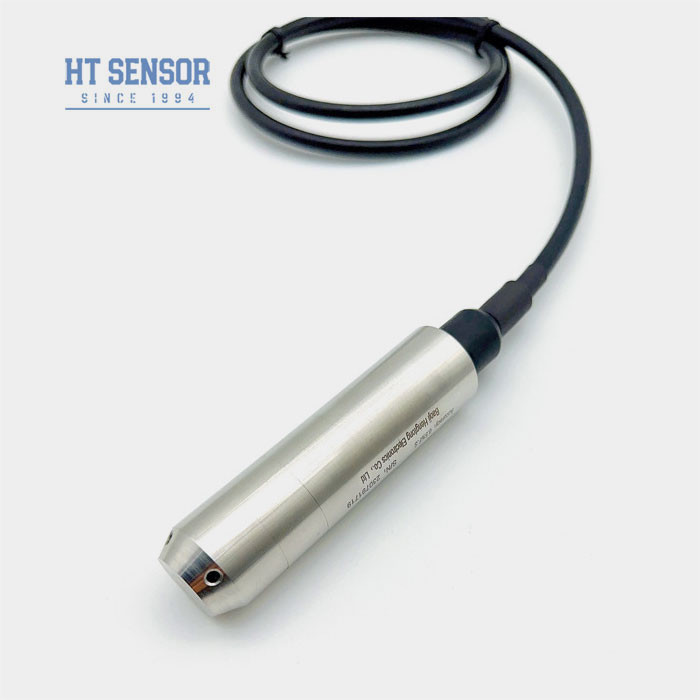

BH93420 I Wasser Pegel TRANSMITTER Sensor
Einführung des Wasserstandstransmitters:
BH93420-I Wasserstandssensor, der die HT-Serie mit diffundiertem Silizium verwendetÖl-gefüllter Isolationskern als sein Signalmesselement. Er ist mit einem vollen Edelstahlgehäuse und einer kompakten einteiligen Struktur konzipiert. Der Sensorteil des Transmitters, der in das Wasser eingetaucht ist, ist vollständig mit Edelstahl versiegelt, was eine hervorragende Wasserdichtigkeit gewährleistet. Das Produkt hat strenge Hoch- und Tieftemperaturkompensations- und Alterungstests durchlaufen, was zu hoher Zuverlässigkeit und ausgezeichneter Stabilität führt.
Produkt Eigenschaften des Wasserstandstransmitters:
1. Voll-Edelstahlgehäuse, geeignet für verschiedene Testumgebungen
2. Eintauch-Sondenmessung, einfache Installation
3. Vielfältige Ausgangssignaloptionen
4. Explosionsgeschützte Kennzeichnung: ExiaIICT6
5. Hohe Schutzart: IP68
6. PE- oder PU-Kabel
Anwendungen des Wasserstandstransmitters:
1. Kompatibel mit 316LSS, nicht korrosiven Flüssigkeiten
2. Überwachung des Wasserstands in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüssen, Meerwasser, Seen usw.
3. Messung des Kraftstoffstands in Diesel- und Kraftstofftanks
| Leistungsparameter des Wasserstandstransmitters |
| Messbereich |
0~10m…400m |
| Druckart |
Relativdruck, Absolutdruck, Abgedichteter Druck |
| Überlast |
≤ 2X Nennbereich |
| Genauigkeit @ 25ºC |
±0,25% (Typ.) ±0,5% (Max.) |
| Wiederholbarkeit |
±0,03% (Typ.) ±0,05%FS (Max.) |
| Hysterese |
±0,03% (Typ.) ±0,05%FS (Max.) |
| Langzeitstabilität |
±0,2%F.S/Jahr (Max.) |
| Nullpunkt-Temperaturdrift |
±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Span-Temperaturdrift |
±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Kompensationstemperatur |
0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Betriebstemperatur |
-20~80ºC |
| Lagertemperatur |
-30~100ºC |
| Vibration |
10g,55Hz ~ 2kHz |
| Gehäusematerial |
1Cr18Ni9Ti |
| Membranmaterial |
316L Edelstahl |
| Isolationswiderstand |
>=100MΩ@100VDC |
| Explosionsschutzklasse |
ExiaIICT6 |
| Schutzart |
IP67, IP68 |
| O-Ring-Dichtung |
Fluorkautschuk |
| Gewicht |
~0,3 kg (ohne Kabel) |
| Kabelmaterial |
Polyethylen, Polyurethan |
| Ausgangssignal |
Versorgungsspannung |
Ausgangstyp |
| 4~20mA |
12~30VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1~5V |
| 0/1~10V |
| 0,5~4,5V |
5VDC |
| RS485 Kommunikationsprotokoll |
3,6~30V / Batterie |
4 Draht |
1. Bitte stellen Sie sicher, dass das gemessene Medium mit den Produktkomponenten, die damit in Kontakt kommen, während der Auswahl kompatibel ist.
2. Die Dichte des gemessenen Mediums sollte angegeben werden.
3. Bei starken elektromagnetischen oder Hochfrequenzstörungen geben Sie bitte Einzelheiten an unser Unternehmen und geben Sie dies in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Vorrichtungen zum Schutz vor Blitzschlag vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
| Bestellung Leitfaden für Wasserstandstransmitter |
| BH93420 |
Code |
Konstruktionsübersicht |
| |
I |
Drucktransmitter |
| |
Messbereich |
0~10m…400m |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0,5~4,5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Code |
Druckart |
| G |
Relativdruck |
| A |
Absolutdruck |
| S |
Abgedichteter Referenzdruck |
| |
Code |
Material |
| 01 |
304 Edelstahl |
| 02 |
316L Edelstahl |
| |
Code |
Kabelmaterial |
| C1 |
PE |
| C2 |
PU |
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensor-Transmitter?
A: Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service.
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren, daher sind wir in der Lage, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
4. F: Wie ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht über das PC-Netzwerk ist immer verfügbar.
