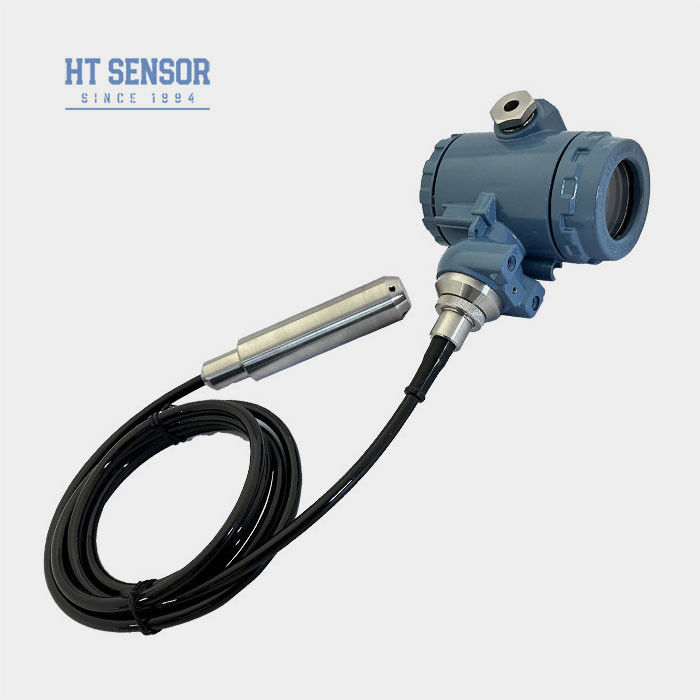

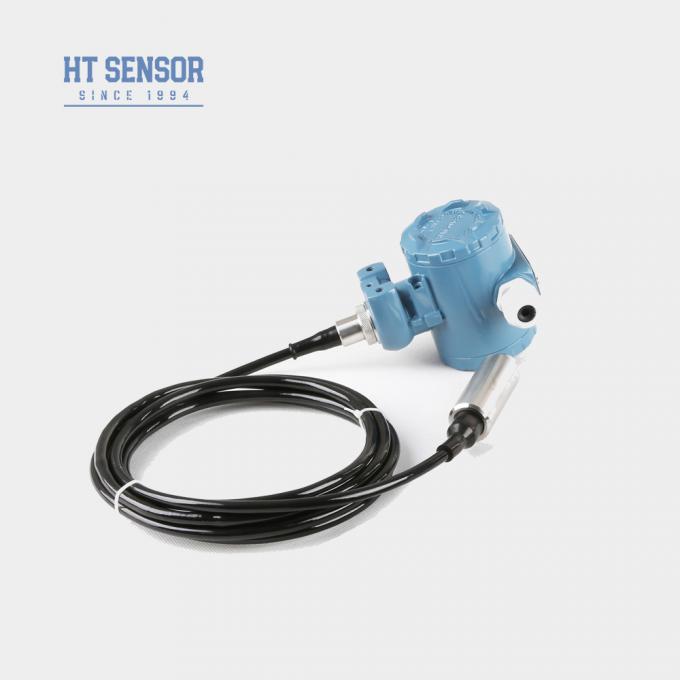

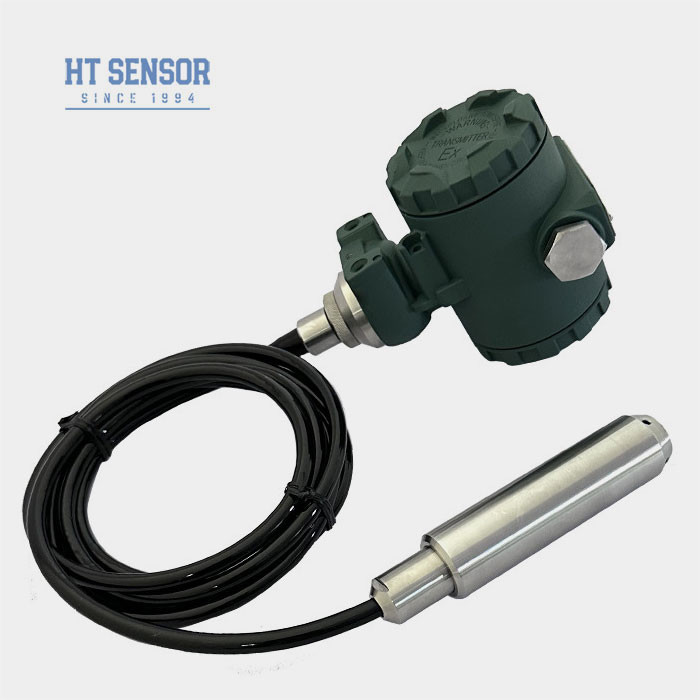

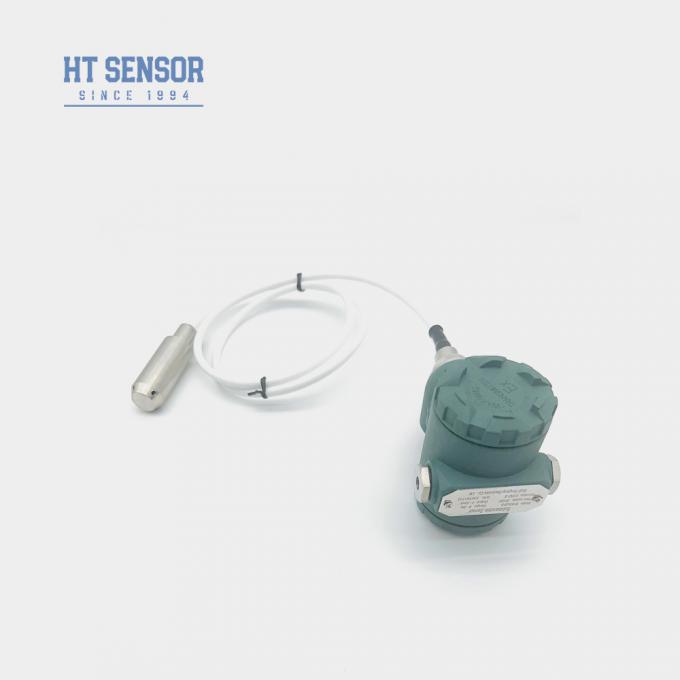

BH93420-II Ip68 4-20ma Wasserspiegeltransmitter Öldrucksensor für Flüssigbrennstoffmotoren
BH93420 IIWSchleim NiveauTAuslöser
Einführung des Wasserstandsübertragers:
BH93420-III Wasserspiegel-Sender verwendet einen hochpräzisen piezoresistiven Diffusionssilizium-Drucksensor als Signalmesselement.Es verwendet die Tiefe des Flüssigkeitsniveaus auf den Zwerchfelldruck, um den statischen Druck zu messen, der direkt mit dem Wasserstand zusammenhängt, und verwendet den Verstärkerkreislauf, um den Wasserdruckwert in ein Standard-elektrisches Signal auszugeben.Je detaillierter die Umgebung vor Ort, die der Kunde während des Prozesses der Anpassung des Produkts zur Verfügung stellt, desto einfacher ist es für uns, den richtigen Höhenmesser für die Bedürfnisse des Kunden auszuwählen.usw.., um sicherzustellen, dass jedes Produkt stabil und zuverlässig ist.
Das LED-LCD-Display kann die Flüssigkeitstiefe in Echtzeit visuell beobachten, ohne dass andere Geräte hinzugefügt werden müssen.
| Leistungsparameter des Wasserspiegeltransmitters |
| Messbereich |
0~10m... 400m |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 2X Nennbereich |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel. |
| Span-Temperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel. |
| Kompensationstemperatur |
0 bis 50 °C (0-1 m) . 0-2 m); 0-70 °C |
| Betriebstemperatur |
-20 bis 80 °C |
| Speichertemperatur |
-30 bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Schock |
100 g |
| Wohnmaterial |
aus gegossenem Aluminium |
| Material der Zwerchfläche |
316L Edelstahl |
| Widerstand gegen Isolierung |
>= 100MΩ@100VDC |
| Explosionssicherheit |
ExiaIICT6 |
| Schutzbewertung |
IP68 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~1,5 kg (ohne Kabel) |
| Kabelmaterial |
Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
15 bis 30 VDC |
2/3/4 Draht |
| RS485-Kommunikationsprotokoll |
|
4 Draht |
| Elektrische Verbindung des Wasserstandsübertragers |
| Auswahl Beispiele für Wasserstandssender |
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
Produkteigenschaften des Wasserstandsübertragers:
- Split-Type-Konstruktion, die die Verkabelung und Kalibrierung vor Ort erleichtert
- LED-Display
- Explosionssicherheit: ExiaIICT6
- Hoher Schutz: IP68
- Kabel: PE, PU.PTFE
Anwendungenvon Wasserstandsübertragern:
- Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
- Überwachung des Wasserniveaus in verschiedenen Anwendungen wie Abwasser, Industrieund städtisches Wasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
- Diesel-, Brennstoff- und sonstige Ölbehälter
| Aufordnung Leitfadenvon Wasserstandsübertragern |
| BH93420 |
Code |
Entwurf des Baus |
| |
III. Die |
Flüssigkeitspegelsender mit Gehäuse 2088 |
| |
|
Messbereich |
0~10m... 400m |
| |
|
|
Code |
Stromversorgung |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Code |
Ausgangssignal |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Code |
Elektrische Verbindung |
| |
|
|
|
|
B5 |
2088 mit Anzeige |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Code |
Druckart |
| |
|
|
|
|
|
G |
Messdruck |
| |
|
|
|
|
|
Eine |
Absoluter Druck |
| |
|
|
|
|
|
S |
Versiegelter Referenzdruck |
| |
|
|
|
|
|
|
Code |
Material |
| |
|
|
|
|
|
|
01 |
304 Edelstahl |
| |
|
|
|
|
|
|
02 |
316L Edelstahl |
| |
|
|
|
|
|
|
|
Code |
Kabelmaterial |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
Kunststoff aus PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6F: Was ist die Garantie Ihrer Produkte?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
