Luftdifferenzdrucktransmitter Ölprüfung Dp-Leveltransmitter Edelstahl
Product Details
| Modell Nr.: | BP93420D-II | Druckart: | Unterschiedlicher Druck |
|---|---|---|---|
| Transportpaket: | Standard-Exportverpackung mit Karton | HS-Code: | 9026201090 |
| Versorgungsmaterial-Fähigkeit: | 20000 Stück/Jahr | Typ: | Differenzdrucktransmitter |
| Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter | Messmedium: | Flüssigkeit oder Gas |
| Genauigkeitsgrad: | 00,25%,00,5% | Druckbereich: | 0-10kpa...~2MPa |
| IP-Bewertung: | IP65 | Anpassung: | Erhältlich. |
| Hervorheben |
Luftdifferentialdruckübertrager 2MPa,Ölprüfung Dp-Level-Sender RoHs,Dp-Level-Transmitter aus Edelstahl RoH |
||
Product Description

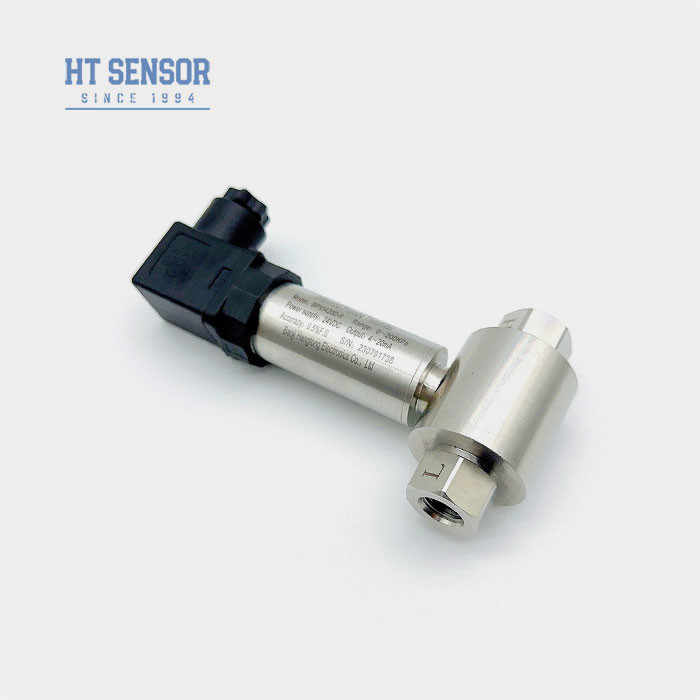

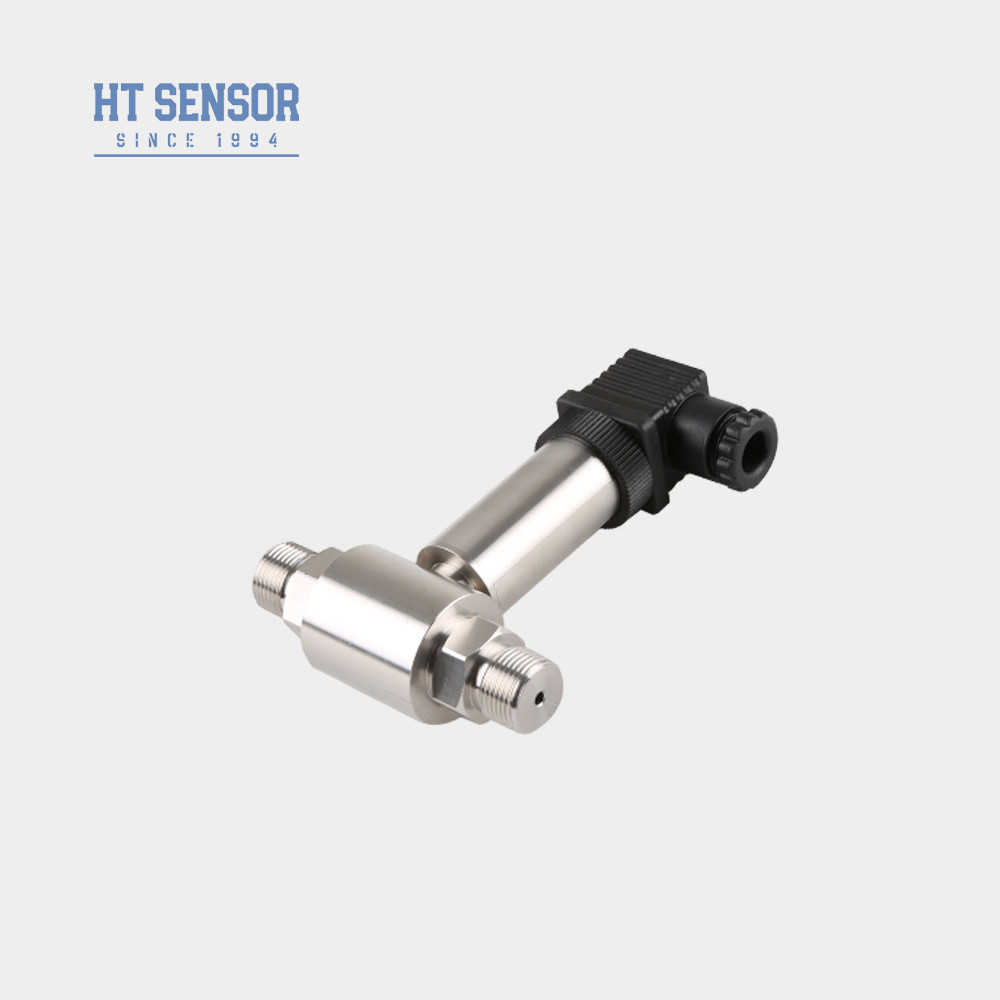

Öl- und Lufttest Edelstahl-Differenzdrucktransmitter
DP93420DII Differenzdrucktransmitter
Einführung des Differenzdrucktransmitters:
Der BP93420DII Differenzdrucktransmitter verwendet einen piezoresistiven diffusen Siliziumsensor.Wenn der Differenzdruck des Messmediums auf die Wellstoffdiaphragmen an beiden Enden des Sensors wirkt, zeigt das Ausgangssignal der Wheatstone-Brücke auf dem Sensorchip eine gute lineare Beziehung zum Differenzdruck und ermöglicht eine genaue Messung des Differenzdrucks.Durch fortschrittliche digitale Signalverarbeitungstechnologie und Kalibrier-Algorithmus, diffusem Siliziumdifferenzdrucktransmitter kann eine hohe Präzision, stabile und zuverlässige Differenzdruckmessung erreichen und wird weitgehend in der industriellen Prozesssteuerung eingesetzt,Flüssigkeitsdurchflussmessung und andere Bereiche.
Produktmerkmale:
1Der Sender ist aus Edelstahl gefertigt und damit kompakter.und einfach zu installieren
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungen:
1. Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
2. Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
3- Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter | |
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Span-Temperaturverschiebung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Kompensationstemperatur | 0 bis 50 °C ((0 bis 10 KPa, 0 bis 20 KPa), 0 bis 70 °C, 10 bis 70 °C |
| Betriebstemperatur | -30 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0.5 bis 4,5 V | 5VDC |
| Bestelltipps: |
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an

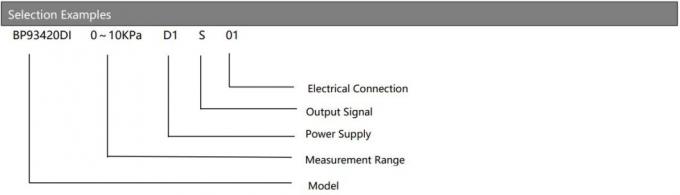

| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

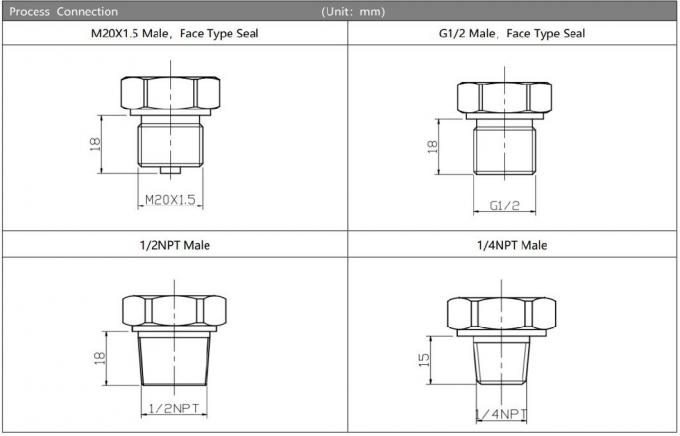

| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||

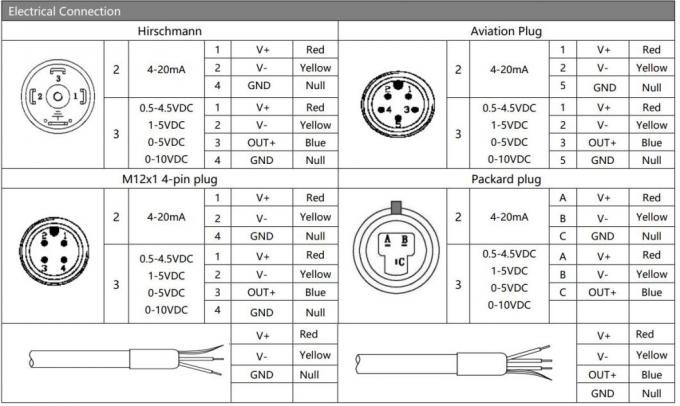

| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
