10 kPa Differenzdrucktransmitter 4 20 ma Drucktransmitter
Product Details
| Modell Nr.: | BP93420D-I | Druckart: | Differenzdruck |
|---|---|---|---|
| Transportpaket: | Standard-Exportverpackung mit Karton | HS-Code: | 9026201090 |
| Versorgungsmaterial-Fähigkeit: | 20000 Stück/Jahr | Typ: | Differenzdrucktransmitter |
| Messmedium: | Gas | Genauigkeitsgrad: | 0,5%, 1% |
| Druckbereich: | 0-10kpa...~2MPa | IP-Bewertung: | IP65 |
| Anpassung: | Erhältlich. | ||
| Hervorheben |
10 kPa Differenzdrucktransmitter,Differenzdrucktransmitter 4 20 ma,10 kPa 4 20 ma Drucktransmitter |
||
Product Description

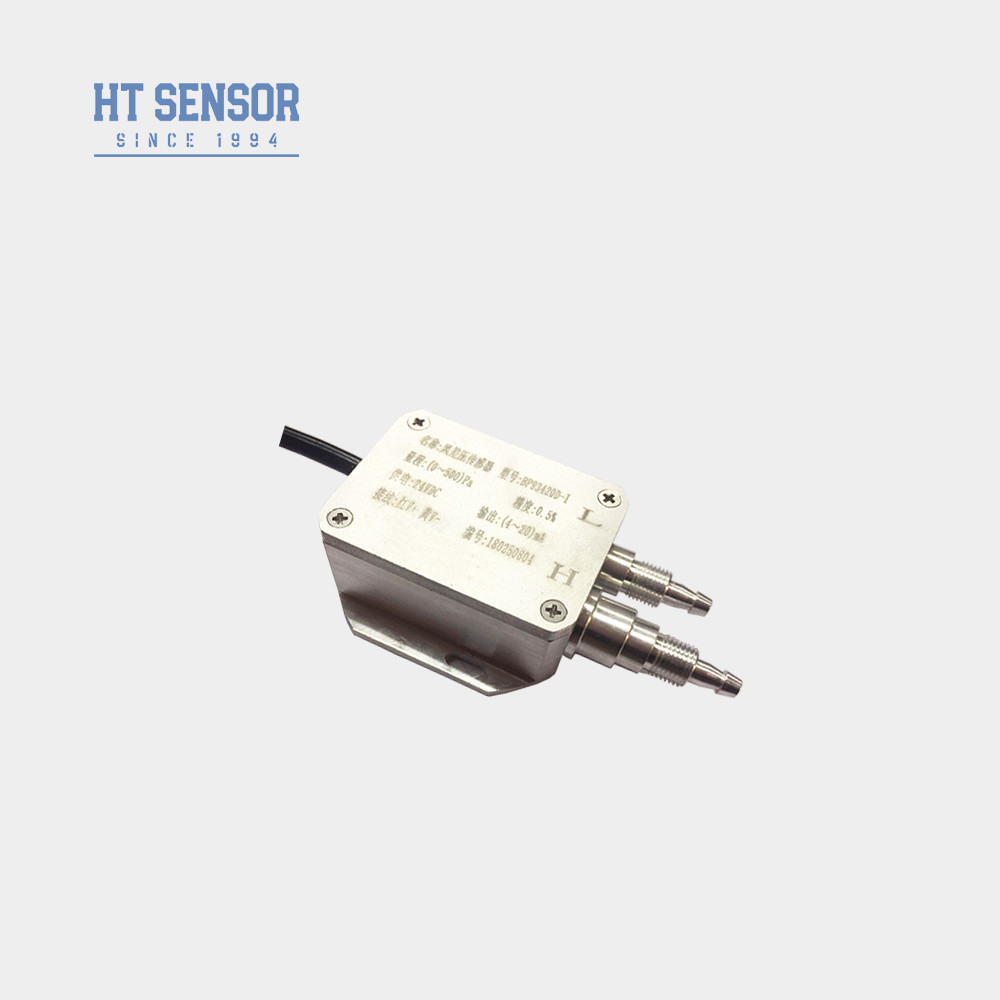

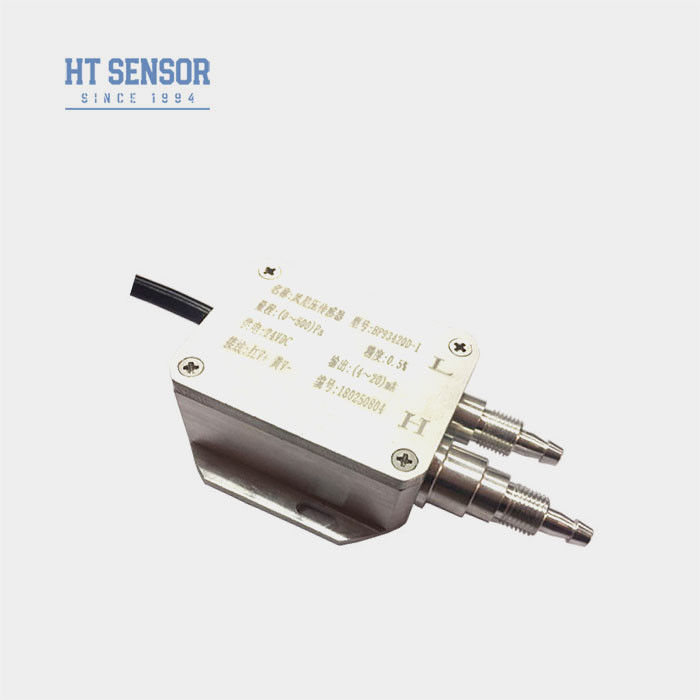

10 KPA ALUMINIUM-Luftdruckdifferenzdruckübertrager
Einführung eines Luftdifferentialdrucktransmitters:
Der Mikrodifferenzdruckmessgerät ist ein Gerät zur Messung des Mikrodifferenzdrucks. Sein Arbeitsprinzip basiert auf dem piezoresistiven Sensor und dem Differenzdruckprinzip.Der Differenzdrucktransmitter enthält einen piezoresistiven Sensor, wobei die beiden Enden des Sensors mit den beiden Seiten des Messmediums verbunden sind.die zu einer Änderung des Widerstandswerts innerhalb des Sensors führtDiese Änderung wird dazu führen, dass sich das Sensorausgangssignal ändert und dann das entsprechende elektrische Signallausgang erzeugt.der Mikrodifferenzdruckwert des Mediums kann genau berechnet werden
1Der Sender ist aus Edelstahl gefertigt und damit kompakter.und einfach zu installieren
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungen:
1. Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
2. Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
3- Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter: | |
| Messbereich | 0-500Pa...~200kPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Span-Temperaturverschiebung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Kompensationstemperatur | 0 bis 50 °C ((0 bis 10 KPa, 0 bis 20 KPa), 0 bis 70 °C, 10 bis 70 °C |
| Betriebstemperatur | -30 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,2 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0.5 bis 4,5 V | 5VDC |
|
Bestelltipps: |
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an

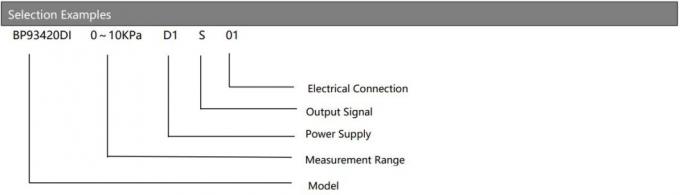

| Bestellführer: | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
