Diffusiver Siliziumdifferenzdrucktransmitter Piezoresistiver Drucktransmitter
Produktdetails
| Modell Nr.: | BP93420DII | Individualisiert: | Individualisiert |
|---|---|---|---|
| Schutzbewertung: | IP65 | Gewicht: | ~ 0,45 kg |
| Druckempfindung: | NOVA-Sensordie | Transportpaket: | Standard-Exportverpackung mit Karton |
| Ursprung: | Baoji, China | HS-Code: | 9026201090 |
| Typ: | Differenzdrucktransmitter | Messmedium: | Gas oder Flüssigkeit |
| Druckbereich: | 0-10kpa...~2MPa | ||
| Hervorheben |
Diffusioniertes Siliziumdifferenzdrucktransmitter,Piezoresistiver Differenzdrucktransmitter,Diffusiver Siliziumpiezoresistiver Drucktransmitter |
||
Produktbeschreibung

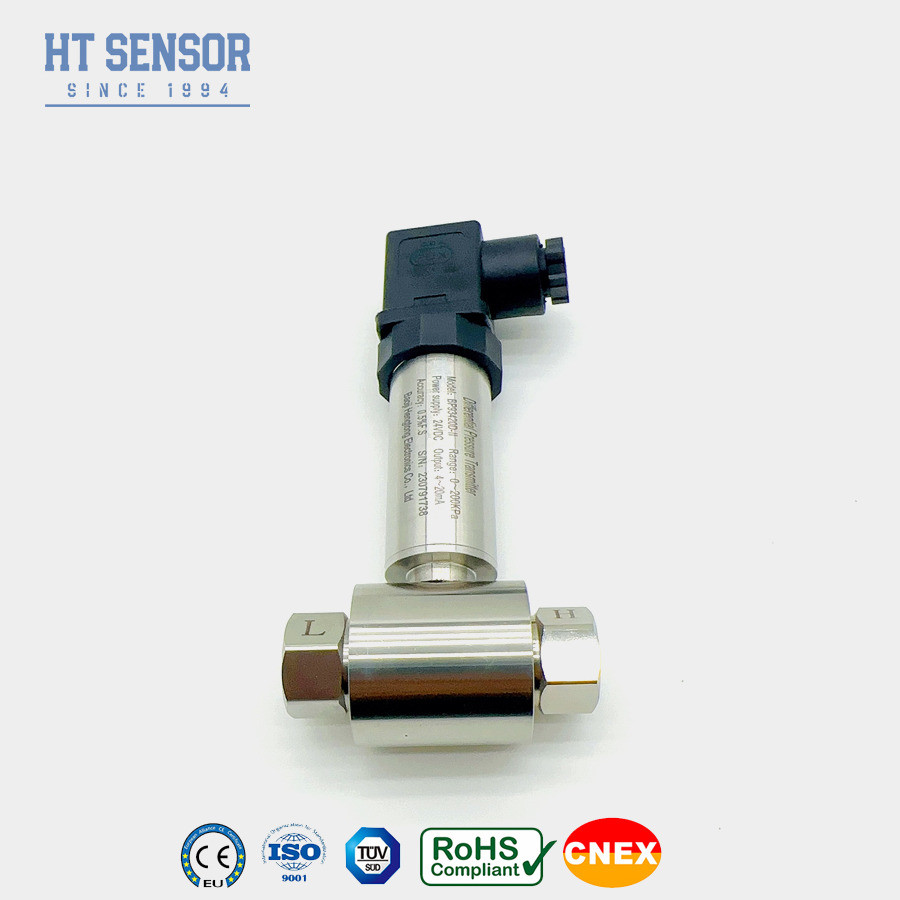

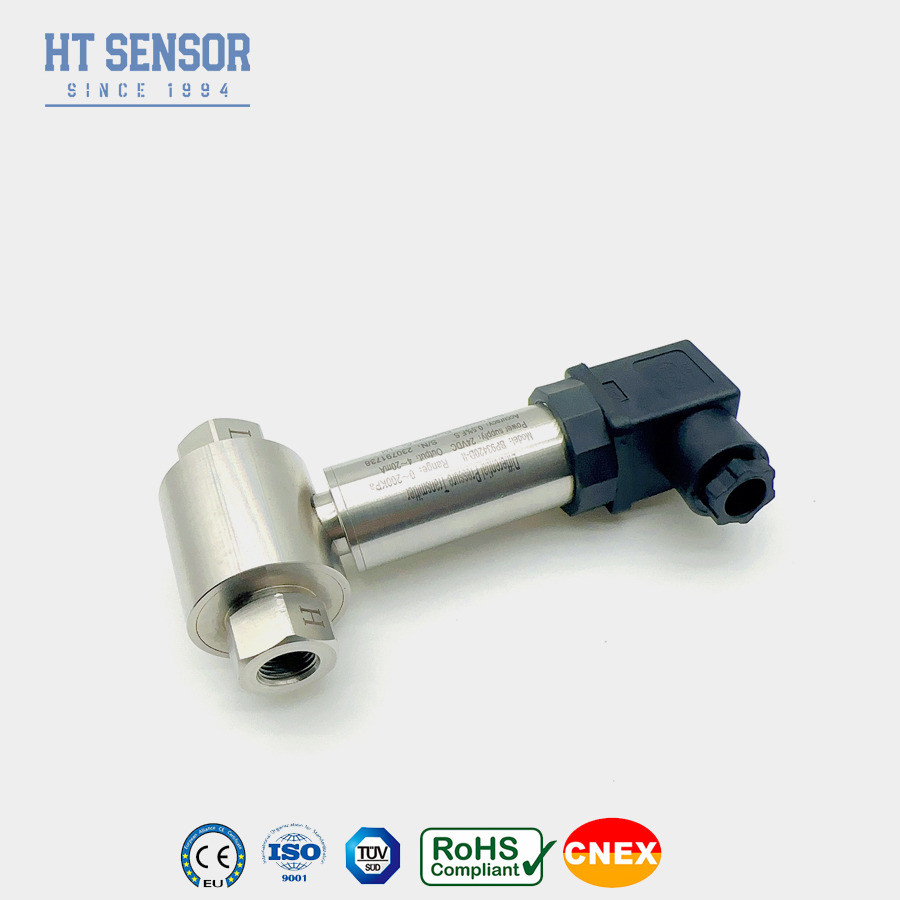

Piezoresistiver diffuser Siliziumdifferenzdrucktransmitter
BP93420DII)DDifferenziellePRückkehrTAuslöser
Einführung des Differenzdrucktransmitters:
Der BP93420DII-Differentialdruck-Sender verwendet einen piezoresistiven diffusen Silizium-Sensor.das innerversiegelte Silikonöl wird auf den empfindlichen Chip übertragen, der empfindliche Chip kommt nicht direkt mit dem Messmedium in Berührung.Das Ausgangssignal der Wheatstone-Brücke auf dem Sensorchip zeigt eine gute lineare Beziehung zum Differenzdruck, die eine genaue Messung des Differenzdrucks ermöglicht, mit hoher Empfindlichkeit, guter dynamischer Reaktion, hoher Messgenauigkeit, guter Stabilität, einfacher Miniaturisierung,aber leicht von der Temperatur beeinflusst werden, für mehr als 1kpa gemessen werden kann, ist die erste Wahl für mittlere Sensoren.
Differenzdruckmessgeräte sind für die Messung des Differenzdrucks vieler Gase oder Flüssigkeiten wie Wasser oder Öl konzipiert.mit einem maximalen zulässigen statischen Druck von + 40 bar, liegt der kleinste Standarddifferenzdruckmessbereich bereits bei 0 bis 0, + 50 mbar.
Produktmerkmaleder Differenzdruckübertrager:
1Der Sender ist aus Edelstahl gefertigt und daher kompakt und leicht zu installieren.
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungender Differenzdruckübertrager:
1- geeignet für die Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten inDies ist ein wichtiger Aspekt der Zusammenarbeit zwischen der Kommission und den Mitgliedstaaten.
Wasserforschung.
2. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie,Metallurgie, Stromerzeugung und Hydrologie
3.Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter | |
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. ,0-70oC,-10-70oC |
| Betriebstemperatur | -30 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0.5 bis 4,5 V | 5VDC |
| Bestelltipps |
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an
| Aufordnung Leitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
