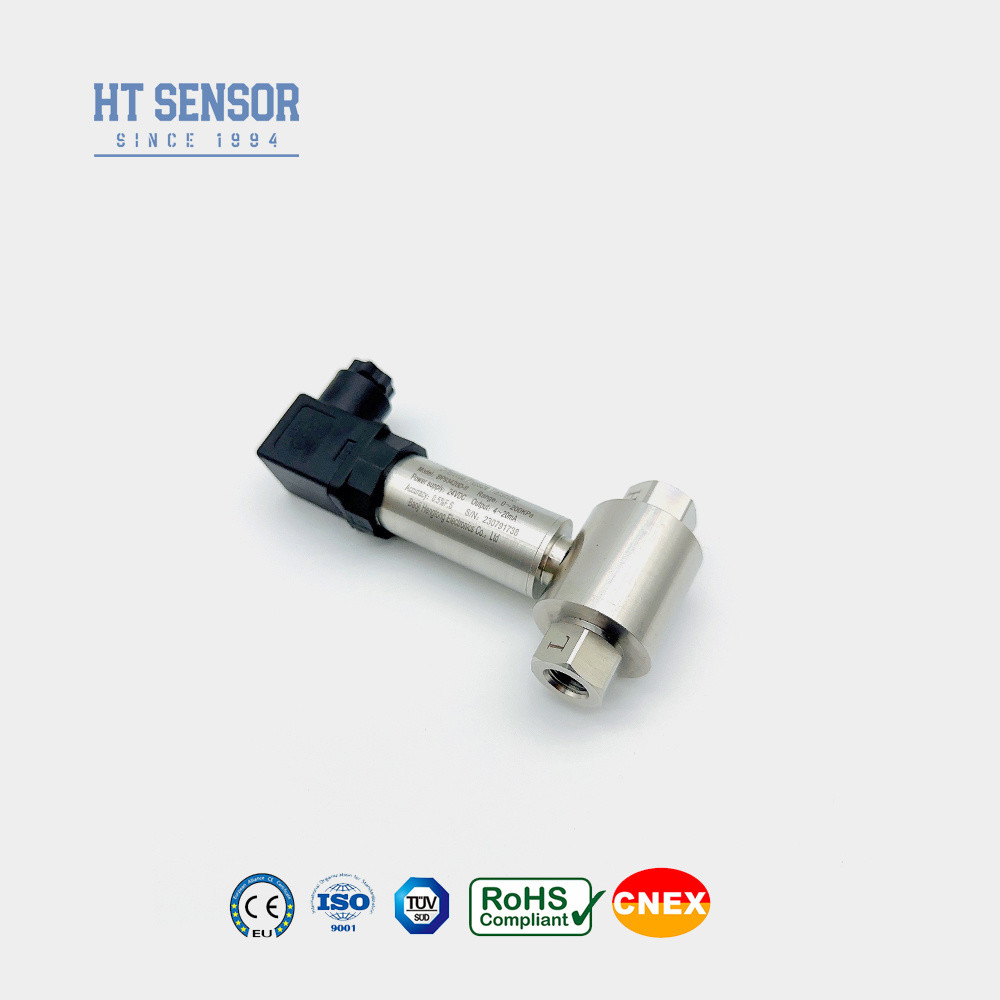

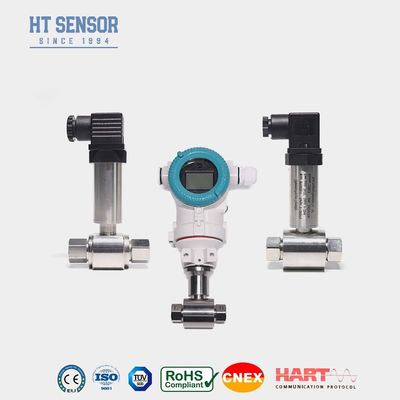

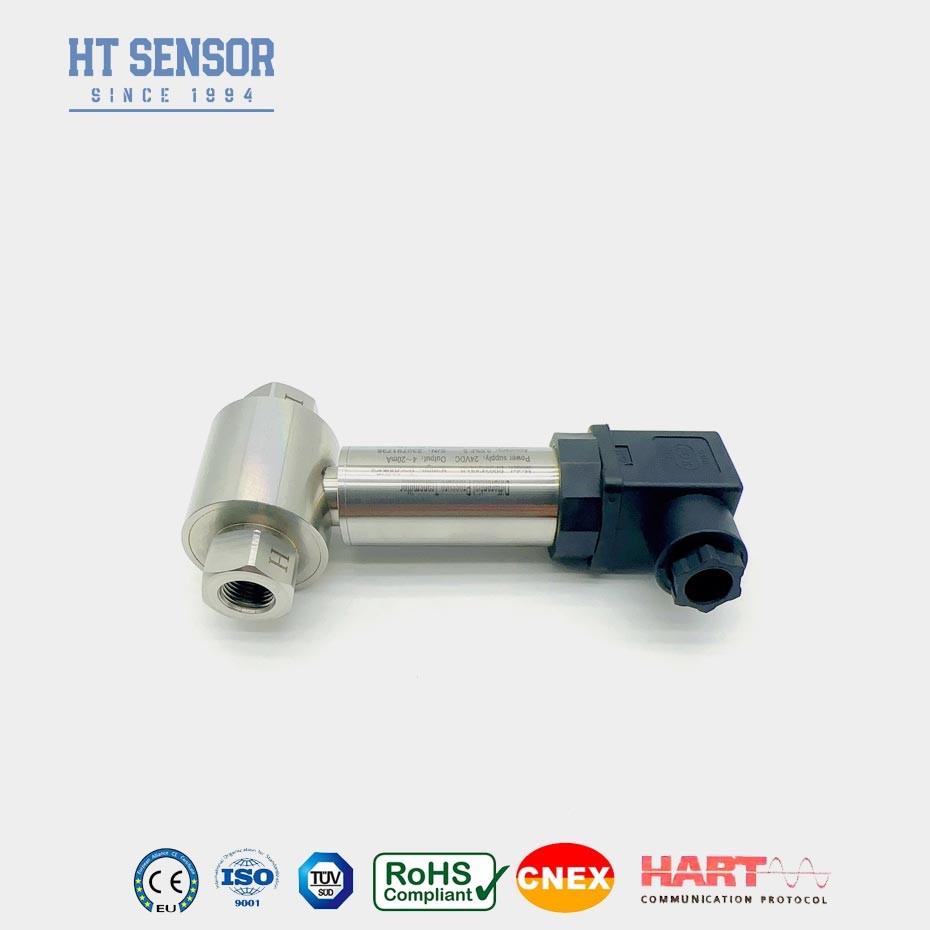

BP93420DII 1/2NPT 4-20mA Rohrdifferenzdrucktransmitter
BP93420DII)DDifferenziellePRückkehrTAuslöser
Einführung des Differenzdrucktransmitters:
Der BP93420DII Differenzdrucksender verwendet einen piezoresistiven diffusen Siliziumsensor.für wissenschaftliche und industrielle Zwecke geeignetMit einem Siliziumölkern sorgt dieser Sensor für eine zuverlässige Differenzdruckmessung und ist somit ein wertvolles Werkzeug für Prozesssteuerungs- und Automatisierungssysteme.
Produktmerkmale des Differenzdrucktransmitters:
1Der Sender ist aus Edelstahl gefertigt und daher kompakt und leicht zu installieren.
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungenmit einer Leistung von mehr als 50 Watt:
1. geeignet für die Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und
Wasserforschung.
2. Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
3.Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter |
| Messbereich |
0-10KPa...~2MPa |
| Druckart |
Unterschiedlicher Druck |
| Einseitige Überlastung |
≤ 3 Mal des Nennbereichs |
| statischer Druck |
Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur |
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. ,0-70oC,-10-70oC |
| Betriebstemperatur |
-30 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Eigentlich sicher und explosionssicher |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,45 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an
| Aufordnung Leitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| DII |
Differenzdrucktransmitter |
| |
Messbereich |
0-10KPa...~2MPa |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20×1,5 Männlich |
| J2 |
G1/2 Männlich |
| J3 |
G1/4 Männlich |
| J4 |
1/2 NPT Männlich |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
Andere |
| |
Code |
Druckart |
| D |
Unterschiedlicher Druck |
