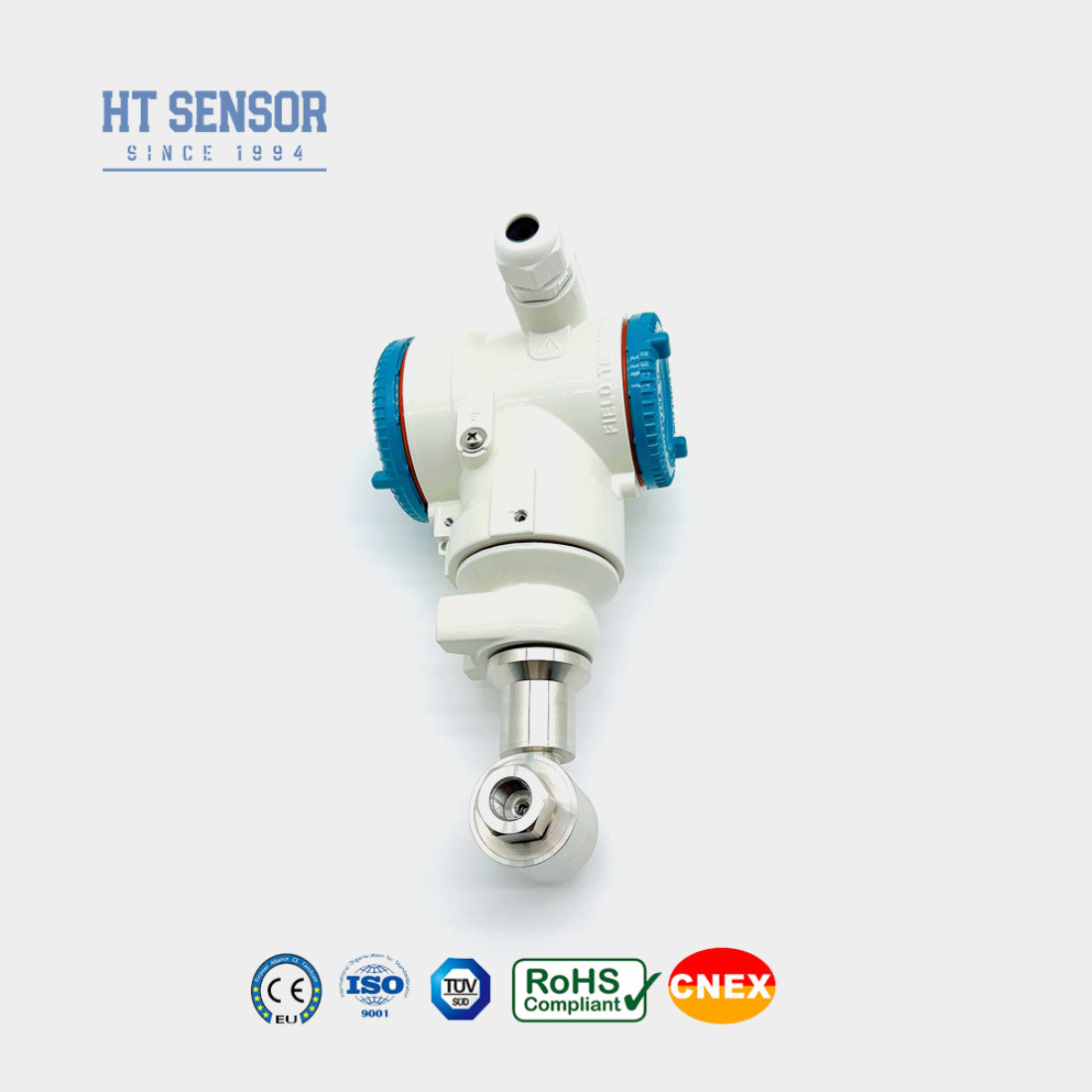

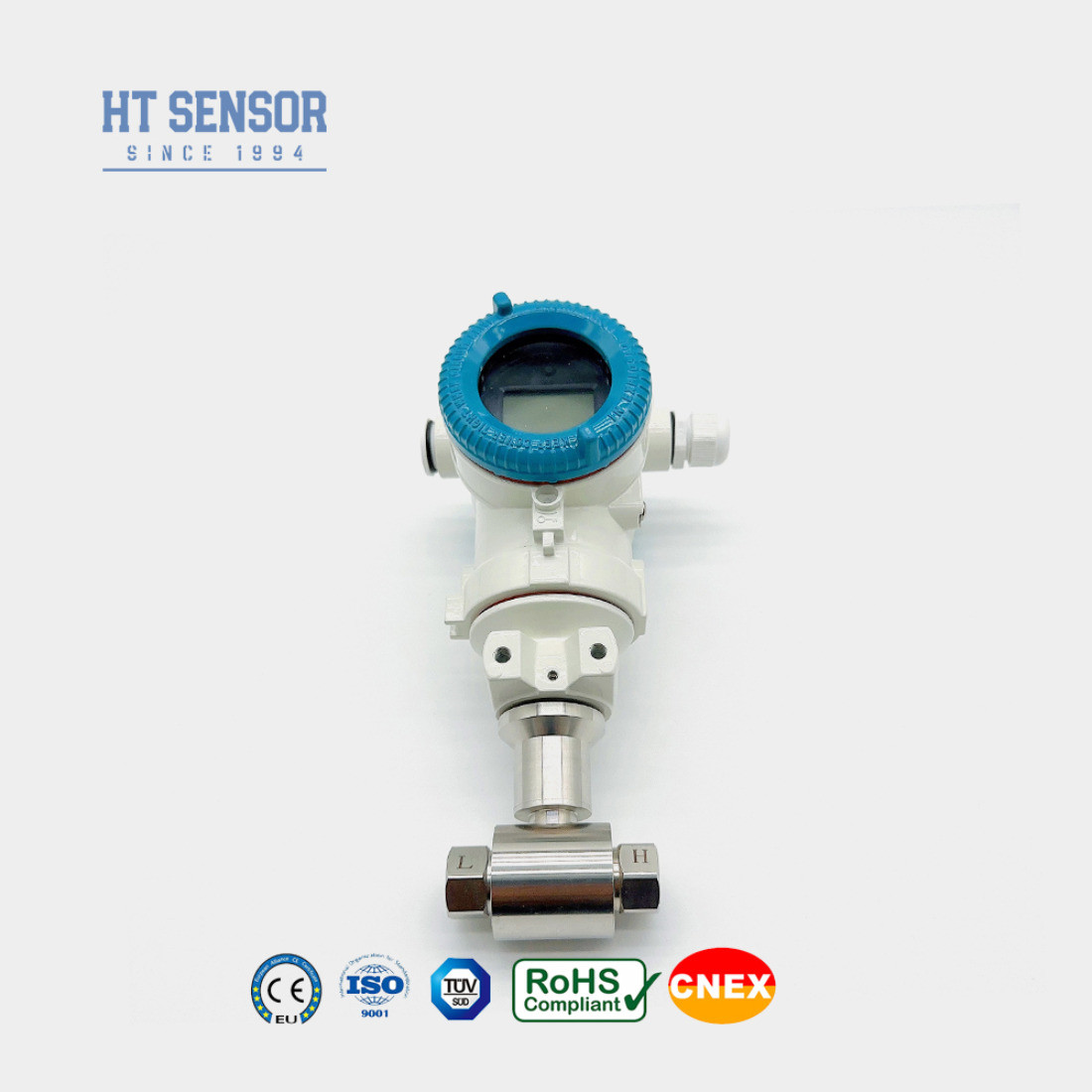

Aluminiumgehäuse Dp-Drucktransmitter Hochgenauigkeitsdifferenzdruckwandler
Product Details
| Modell Nr.: | BP93420D-III | angepasst: | angepasst |
|---|---|---|---|
| Max Range: | 2Mpa | Ausgabe: | 4 bis 20 mA |
| Mindestbereich: | 10 kPa | Druckart: | Differenzdruck |
| Transportpaket: | Standard-Exportverpackung mit Karton | Spezifikation: | 10kpa bis 2Mpa |
| HS-Code: | 9026201090 | Typ: | Differenzdrucktransmitter |
| Messmedium: | Gas oder Flüssigkeit | Genauigkeitsgrad: | 00,25%, 0,5%,00,3% |
| Hervorheben |
Aluminiumgehäuse Dp-Drucktransmitter,Dp-Drucktransmitter hohe Genauigkeit,Hochgenaue Differenzdruckwandler |
||
Product Description
Der BP93420DIII Differenzdrucksender verwendet einen piezoresistiven Siliziumsensor, da der Differenzdruck des Messmediums die Wellstoffdiaphragmen an beiden Enden des Sensors beeinflusst.Die Wheatstone-Brücke auf dem Sensorchip erzeugt ein Ausgangssignal, das eine ausgezeichnete Linearität mit dem Differenzdruck zeigtDer Sender ist ideal für die Messung des Differenzdrucks in verschiedenen Gas- und Flüssigkeitsanwendungen geeignet.Vor allem in Industriezweigen wie Erdöl, Chemikalien für Rohrleitungen.
1.Erdstahlkonstruktion, die kompakter und einfach zu installieren ist
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening.
1- geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in
Dies ist auch der Fall, wenn die Kommission in der Lage ist, eine Reihe von Maßnahmen zu ergreifen.
2.Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie,
Metallurgie, Stromerzeugung und Hydrologie
3.Druckmessungen für Rohrleitungen und Ofenkammern
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 100°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304 Edelstahl, Aluminiumguss |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~1,4 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 15 ∼ 30 VdC | Zwei/Drei/Vier Drähte |
| 4 ¢ 20 mA mit Hart | Zwei Drähte | |
| RS485-Kommunikationsprotokoll | Vier Drähte |
Bestelltipps:
1, Temperaturkompensation, diffuser Siliziumdrucksensor ist Halbleiter, Halbleiter hat starke Temperaturmerkmale, keine Temperaturkompensation,Messfehler können relativ groß sein.
2, ist die diffuse Silizium-Drucksensor Sensor Membran nur ein paar zehn Meter dick, nicht berühren.
3, die Stromversorgungsspannung stabil zu sein, ist der Sensor tatsächlich eine Brücke, die Stromversorgungsspannung Schwankung wird die Brücke Ausgangsänderungen verursachen, die Messgenauigkeit beeinflussen.
4, wenn sie innerhalb der Nennspannung verwendet werden, führt die Überspannung zu Sensorschäden.
5, das Ausgangsende nicht kurzschließt.
Bestellleitfaden
| BP93420 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DIII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4·20mADC | S2 | 420mADC mit Hart | |||||
| S3 | RS485 | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
