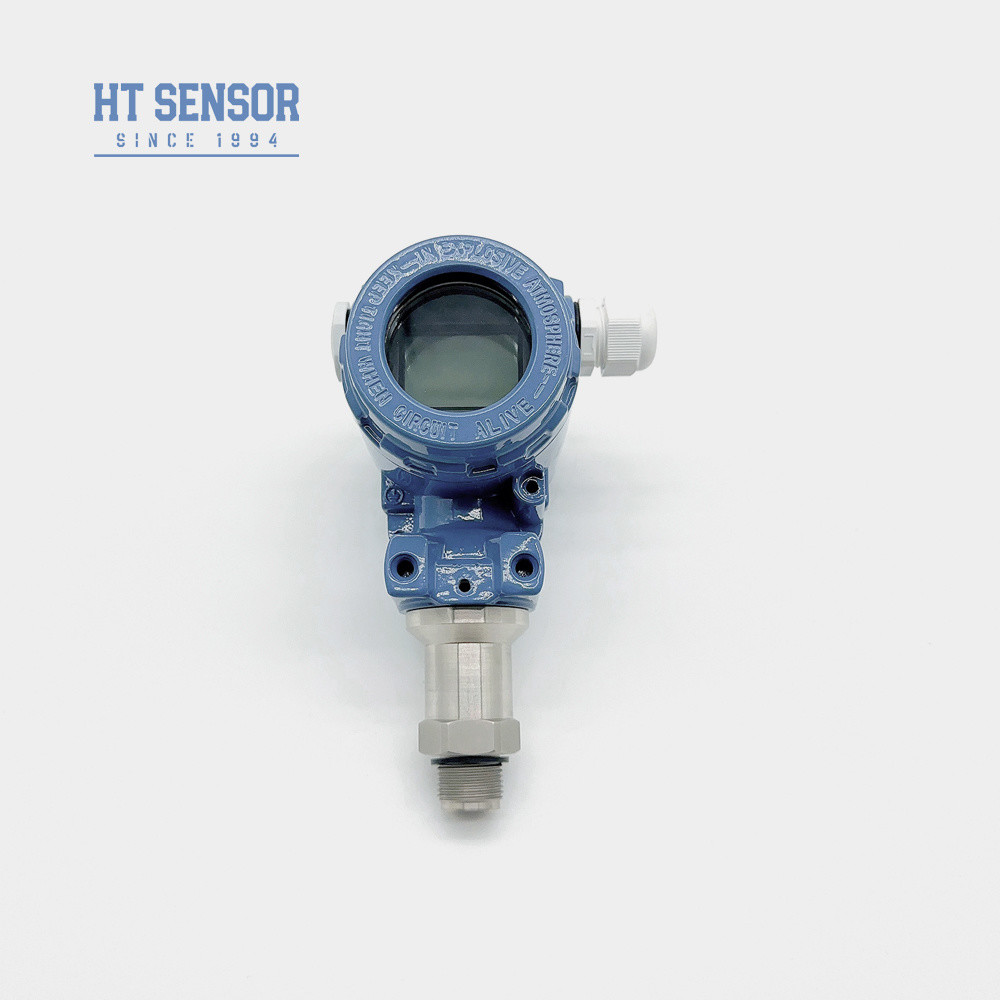

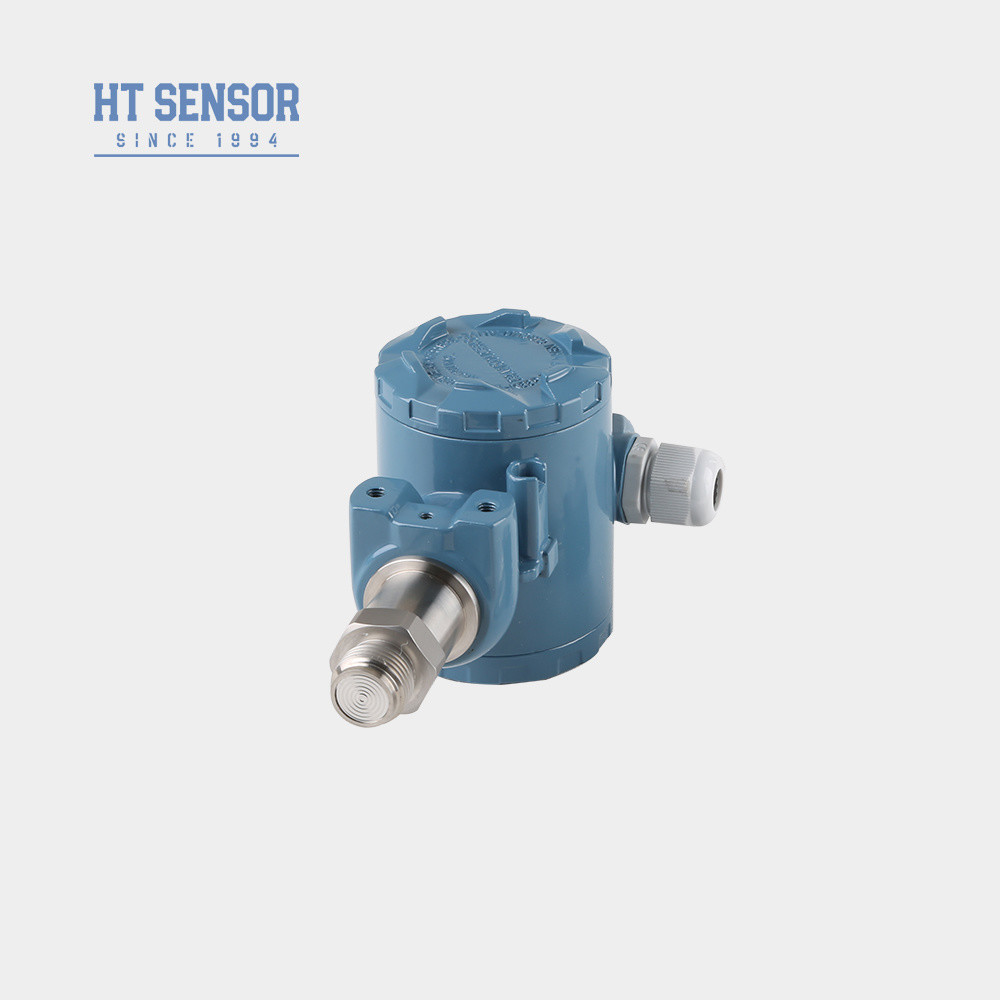

12-30vdc Flush-Diaphragma-Drucksensor Nassdruckwandler für Messmedium
Product Details
| Modell Nr.: | BPHT24-III | Schutzbewertung: | IP65 |
|---|---|---|---|
| Gewicht: | ~ 0,6 kg | Wohnmaterial: | 304 S.S. |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Transportpaket: | Standard-Exportverpackung mit Karton |
| Ursprung: | Baoji, China | HS-Code: | 9026201090 |
| Versorgungsmaterial-Fähigkeit: | 50000 PCS/Jahr | Messelement: | Diffusionssilicium-Drucksensor |
| Messmedium: | Luft und Flüssigkeit | Genauigkeitsgrad: | 00,25%, 0,5%,00,3% |
| Druckbereich: | - 100 KPa... 0 Kpa ~ 10 Kpa... 20 MPa | Anpassung: | Erhältlich. |
| Hervorheben |
30vdc Durchspülungsdruckmessgerät,12VDC Flush-Diaphragma-Druckmessgerät,Nassdruckwandler für das Messmedium |
||
Product Description
BPHT24-III-Druckübertrager
Einführung vonFlush-Diaphragma-Druckmessgerät:
BPHT24-III-DruckübertragerDieDie Signalverarbeitungskette befindet sich in einem Gehäuse aus Edelstahl, das dieDieser Drucktransmitter ist in erster Linie für diein Orten verwendet werden, an denen hohe hygienische Bedingungen erforderlich sind, um zuverlässige undpräzise Druckmessungen in hygienischen Umgebungen.
Produktmerkmale:
- Verschiedene Druckschnittstellenoptionen
- mit einer Breite von nicht mehr als 50 mm,
- Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
- Leicht zu reinigen.
- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- Ideal für den Umweltschutz und die chemische Industrie
- Verwendung in der Schifffahrt und Luftfahrt
- Gut geeignet für die medizinische, biopharmazeutische und LebensmittelhygieneIndustrie.
|
Leistungsparameter: |
|
| Messbereich | 0~35 Kpa...~20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,8 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0/1 ¥10V | ||
| 0.5·4.5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.630V / Batterie | 4 Draht |
|
| Installationstipps: |
1. sollte versucht werden, die Installation unter Vibration, Aufprall oder hohen Temperaturen zu vermeiden, um die Genauigkeit der Messung und die Lebensdauer der Ausrüstung nicht zu beeinträchtigen,
2. Die Umgebung um den Drucktransmitter sauber zu halten, Staub, Fett und andere Verunreinigungen in die Ausrüstung zu vermeiden, die ihren normalen Betrieb beeinträchtigen;
3. Vermeiden Sie Druck, der den Nennbereich des Drucktransmitters übersteigt, um Schäden an der Ausrüstung zu vermeiden.Der Drucktransmitter mit dem entsprechenden Nennbereich sollte ausgewählt werden.;
4. Das geeignete Material ist nach den Eigenschaften des Messmediums auszuwählen, um die korrosive Wirkung des Mediums auf den Drucktransmitter zu verhindern.Zur Gewährleistung der Genauigkeit der Messung,
5Es wird empfohlen, den Drucktransmitter regelmäßig zu kalibrieren.
| Aufordnung Leitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IX. | Anzeige Drucktransmitter | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Messbereich | 0~35 Kpa...~20 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | |||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
| Fragen und Antworten |
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
