1/2NPT Schnurverbindung Drucktransmitter Sensor Flush Diaphragma Drucktransmitter
Product Details
| Modell Nr.: | BPHT24-IX | Individualisiert: | OEM/ODM |
|---|---|---|---|
| Gewicht: | ~ 0,3 kg | Genauigkeitsgrad: | 00,5% |
| Wohnmaterial: | 304 S.S. | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa | Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter |
| Messmedium: | Luft und Flüssigkeit | IP-Bewertung: | IP65 |
| Hervorheben |
1/2NPT-Schnurverbindung Drucktransmittersensor,Drucktransmitter-Sensor Flush-Diaphragma,1/2NPT Flush-Diaphragma-Drucktransmitter |
||
Product Description

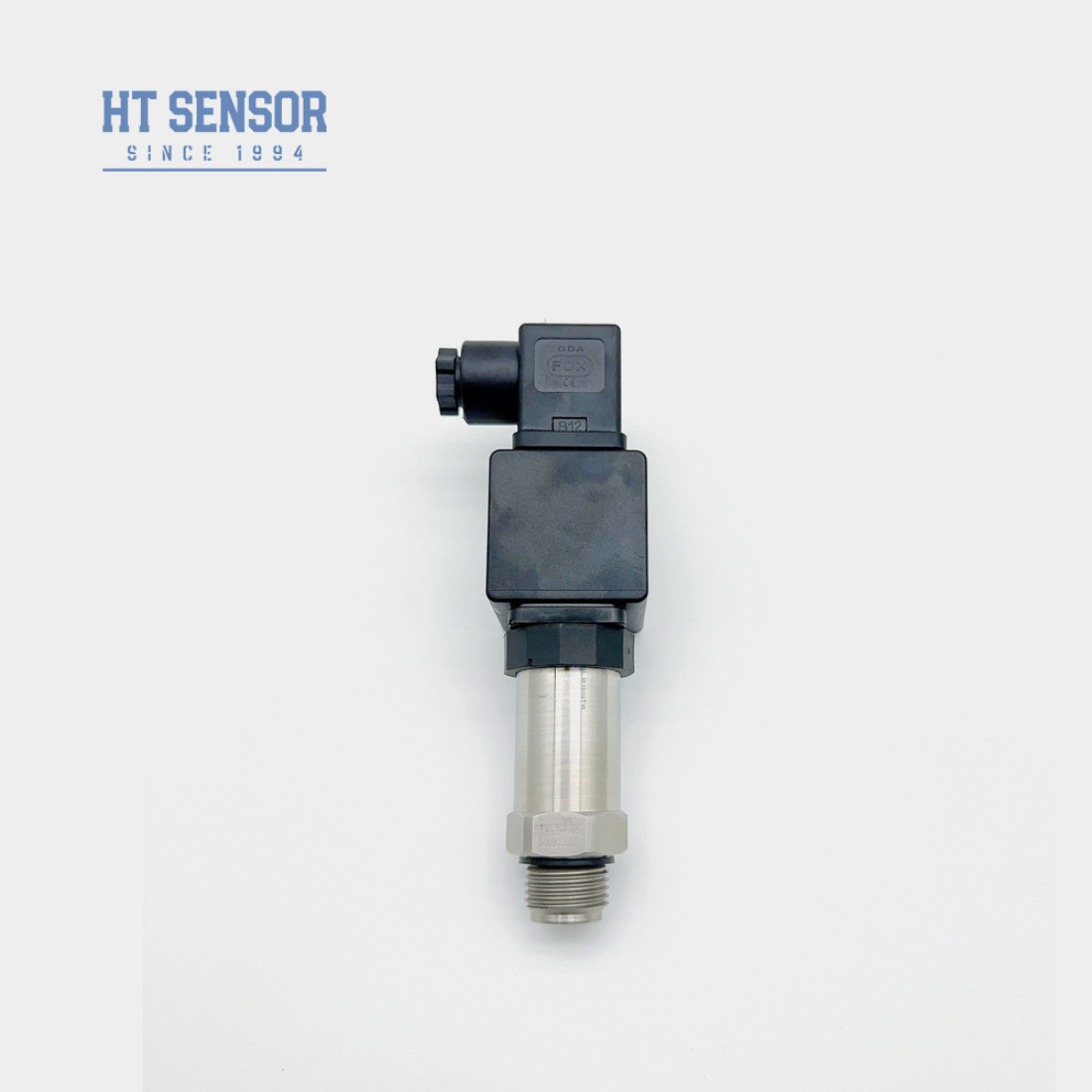

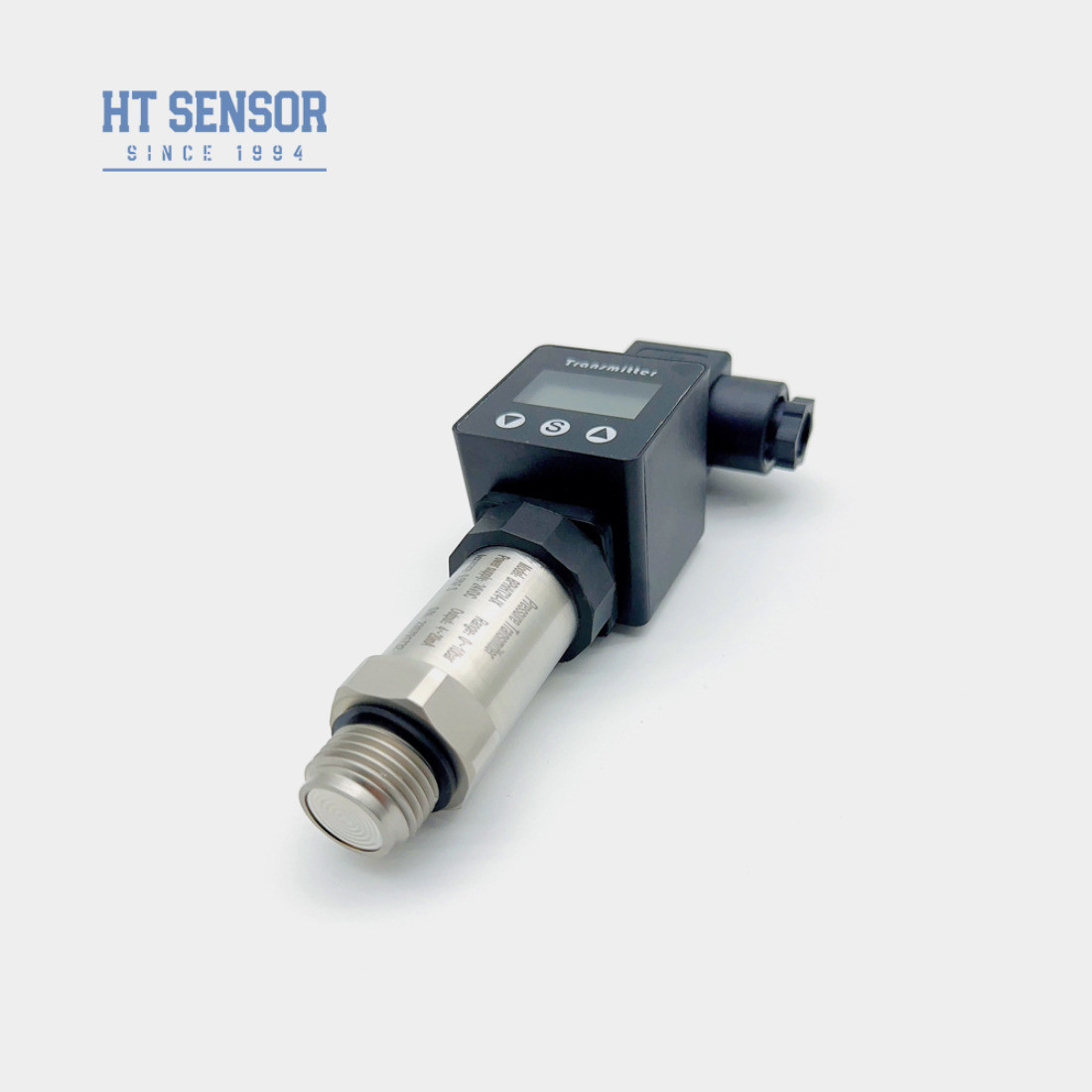

1/2NPT Thread Connect Flush Diaphragma Drucktransmitter Sensor mit DIN
BPHT24 PRückkehrTAuslöser
Einführung des Drucktransmittersensors:
Der BPHT24-Drucktransmitter verwendet als Messelement den mit Öl gefüllten, druckfesten Isolierkern aus Flachdiaphragma aus Silizium der HT-Serie.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus EdelstahlDieser Drucktransmitter wird hauptsächlich an Orten eingesetzt, an denen hohe hygienische Bedingungen erforderlich sind, um zuverlässige und
präzise Druckmessungen in hygienischen Umgebungen
Produktmerkmalevon Drucktransmitter-Sensor:
- Verschiedene Druckschnittstellenoptionen
- mit einer Breite von nicht mehr als 50 mm,
- Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
- Leicht zu reinigen.
- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- Ideal für den Umweltschutz und die chemische Industrie
- Verwendung in der Schifffahrt und Luftfahrt
- Gut geeignet für die medizinische, biopharmazeutische und LebensmittelhygieneIndustrie.
Leistungsparameter:
| Messbereich | 0~35 Kpa...~20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0/1 ¥10V | ||
| 0.5·4.5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.630V / Batterie | 4 Draht |
Auswahlbeispiele:
Bestelltipps:
1Es ist sehr wichtig, den richtigen Standort für die Installation zu wählen.so dass die Messgenauigkeit und die Lebensdauer der Ausrüstung nicht beeinträchtigt werden.
2.Vermeiden Sie Druck, der den Nennbereich des Drucktransmitters übersteigt, um Schäden an der Ausrüstung zu vermeiden.Der Drucktransmitter mit dem entsprechenden Nennbereich sollte ausgewählt werden..
3. Das geeignete Material entsprechend den Eigenschaften des Messmediums auszuwählen, um zu verhindern, dass das Medium den Drucksender korrodiert.Der Drucktransmitter sollte aus einem korrosionsbeständigen Material hergestellt werden..
4Die Auswahl des geeigneten Schutzniveaus entsprechend den tatsächlichen Bedürfnissen.Wählen Sie einen Drucktransmitter mit einem höheren Schutzniveau
| Aufordnung Leitfaden | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IX. | Anzeige Drucktransmitter | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Messbereich | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
FQA:
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
