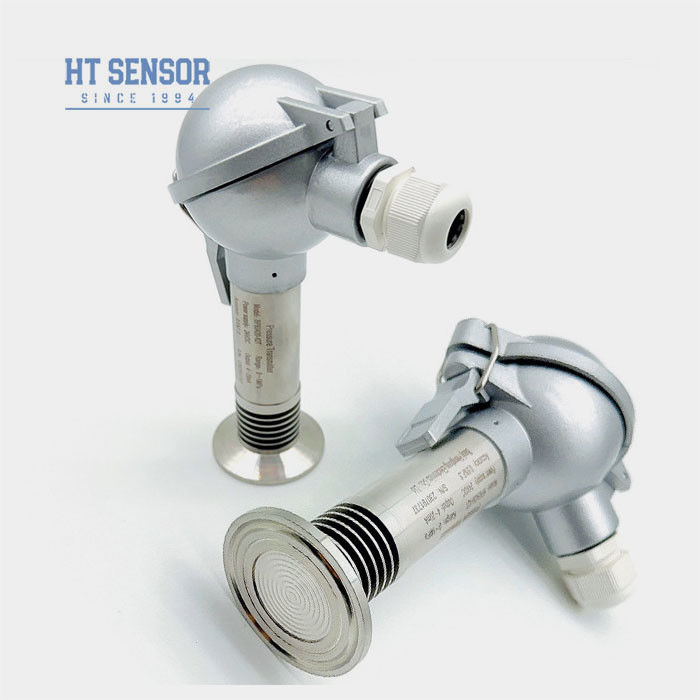

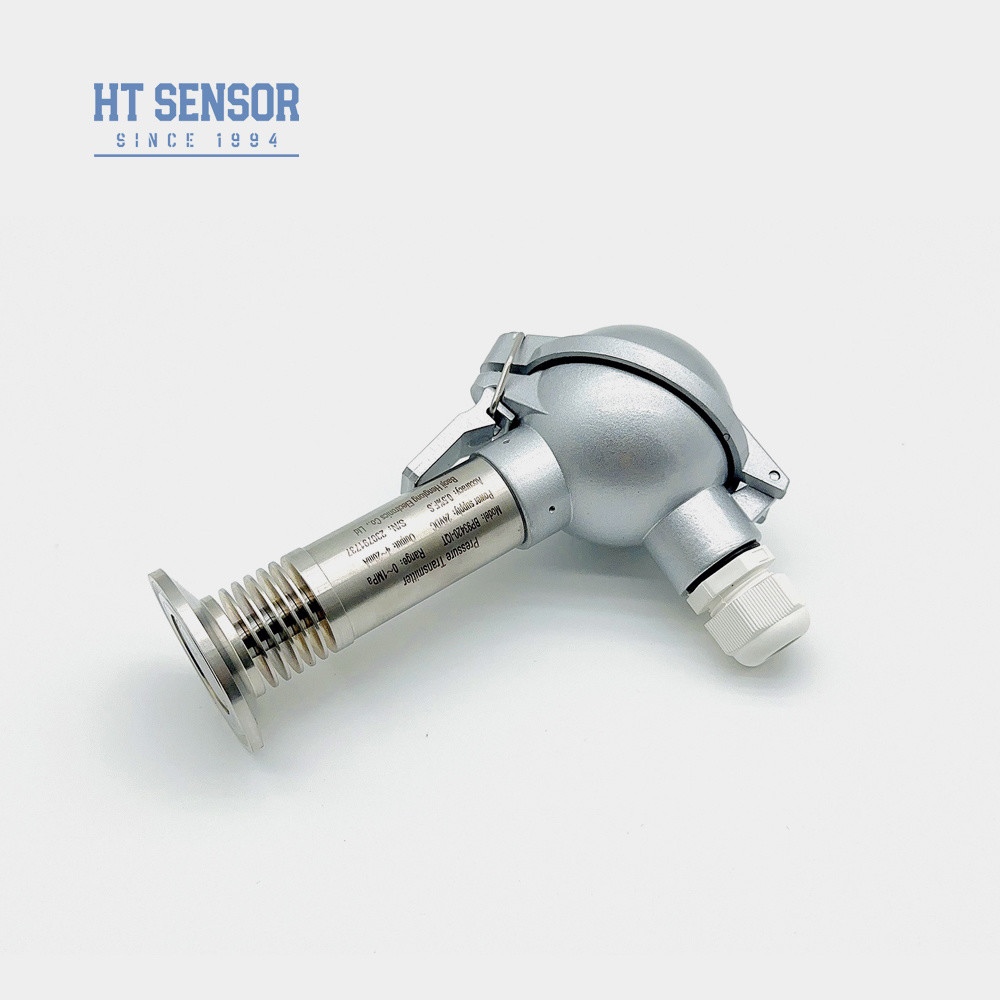

4-20mA Sanitär-Diaphragma-Druckmessgerät BP93420-IQT für Luft-Wasser-Öl-Prüfung
Product Details
| Modell Nr.: | BP93420-IQT Druckübertrager | Genauigkeitsgrad: | 0.5%F.S |
|---|---|---|---|
| Druckbereich: | - 100kPa... 0kPa ~ 35kPa...3.5MPa | Wohnmaterial: | Edelstahl |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter |
| Messmedium: | Luft/Wasser/Öl | IP-Bewertung: | IP65 |
| Anpassung: | Erhältlich. | Betriebs-Temp.: | -20 bis 80°C |
| Hervorheben |
Sanitäre Durchspülungssensor für den Diaphragmadruck,4-20ma Flush-Diaphragma-Drucksensor,Druckübertrager für die Luftverschüttung der Membran |
||
Product Description
Hochtemperatur-Sanitär-Schluss-Diaphragma-Druckmessgerät BP93420-IQT für Luft-Wasser-Öl-Prüfung
BP93420-IQT PRückkehrTAuslöser
Einführung eines Druckmessgeräts für die Spülzelle:

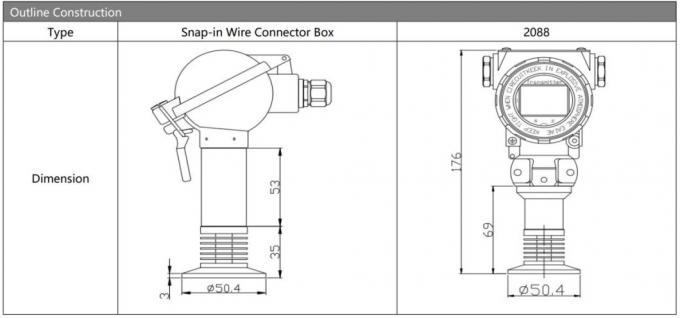

BP93420-IQT 50,4 mm Klammer zur Installation eines großen Diaphragma-Hochtemperatur-Senders Die Signalverarbeitungskette befindet sich in einem Gehäuse aus Edelstahl,Umwandlung des Sensorsignals in ein Standard-AusgangssignalDieser Druckmessgerät wird hauptsächlich an Orten eingesetzt, an denen hohe hygienische Bedingungen erforderlich sind, um zuverlässige und genaue Druckmessungen in hygienischen Umgebungen zu gewährleisten.Mit verschiedenen Ausgabeoptionen, einschließlich analoger und digitaler Signale, bietet Flexibilität, um unterschiedlichen Systemanforderungen gerecht zu werden.
ProduktmerkmaleDruckmessgerät für die Spülung der Membran:
1Verschiedene Druckschnittstellenoptionen
2.entworfen für hygienische Anwendungen zur Verhinderung mittlerer Vergrößerung
3.Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
4- Einfach zu reinigen.
AnwendungenvonDruckmessgerät für die Spülung der Membran:
1- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
2Ideal für den Umweltschutz und die chemische Industrie
3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
4.Gut geeignet für die medizinische, biopharmazeutische und LebensmittelhygieneIndustrie.
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | SS304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,5 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |

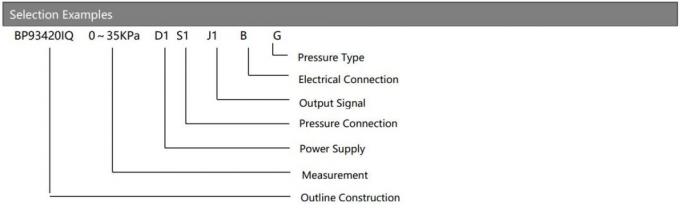

| Aufordnung Leitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | IC | Hochtemperaturdrucktransmitter | |||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

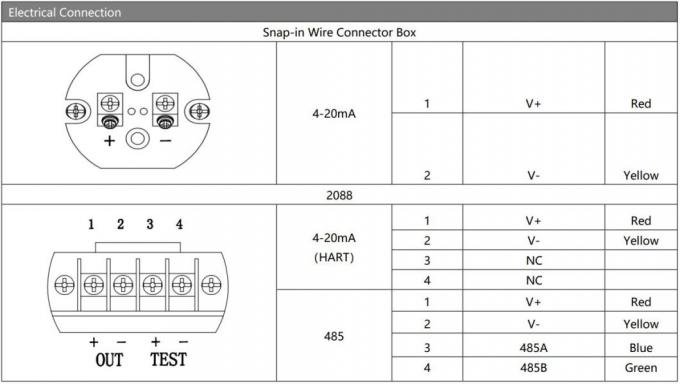

| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
5. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
6Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Fragen und Antworten |
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
