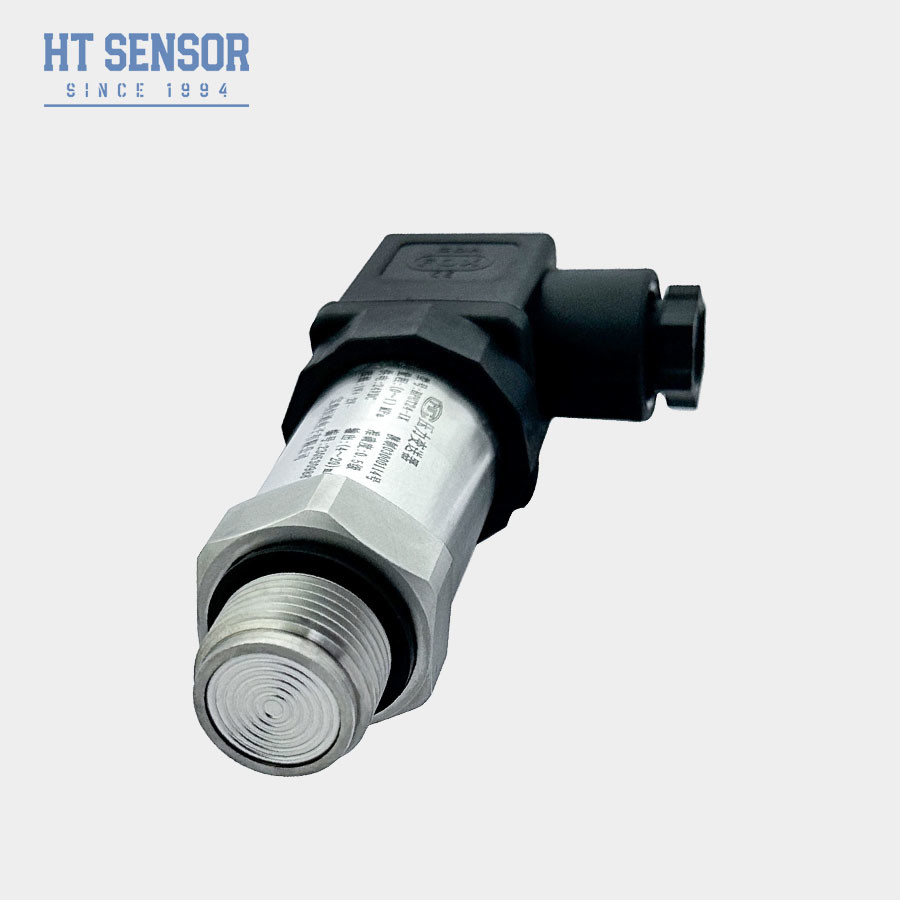

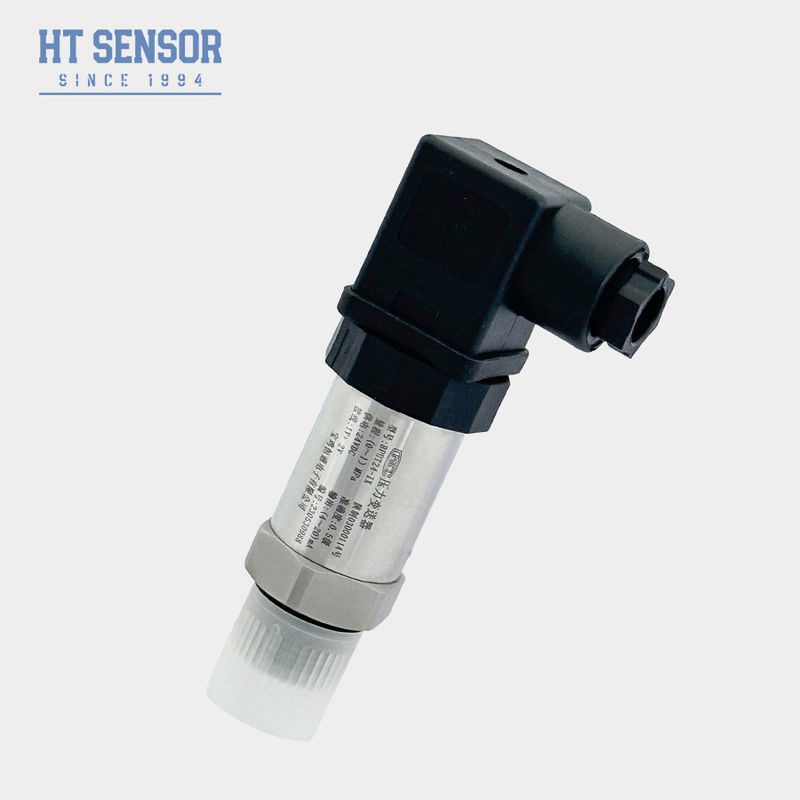

4-20mA Flush-Diaphragma-Druckwandler 100MPa-Silizium-Diaphragma-Drucksensor
Product Details
| Modell Nr.: | BPHT24 | angepasst: | angepasst |
|---|---|---|---|
| Schutzbewertung: | IP65 | Gewicht: | ~ 0,3 kg |
| Wohnmaterial: | 316L oder 304SS | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Transportpaket: | Standard-Exportverpackung mit Karton | Spezifikation: | Silikon-Druck-Sensor |
| Ursprung: | Baoji, China | HS-Code: | 9026201090 |
| Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter | Messmedium: | Luft und Flüssigkeit |
| Genauigkeitsgrad: | 00,5% | Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa |
| Hervorheben |
4-20mA Flush-Diaphragma-Druckwandler,Durchspülungsdiaphragma-Druckwandler 100 MPa,100 MPa Siliziumdiaphragma-Druckmessgerät |
||
Product Description
BPHT24 4-20mA Flush-Durchschnittsdrucksensor
BPHT24 PRückkehrTAuslöser
Einleitung:
Der BPHT24 4-20mA Spülzellen-Durchschnittsdrucksensor basiert auf einem piezoresistiven Effekt. Im Inneren befindet sich eine Schicht aus diffusem Siliziumfilm, die unter äußeren DruckDie Silikonfolie wird leicht verformt.Durch Messung der Veränderung des Widerstandswerts des Siliziumfolios kann der Druck des Messmediums genau berechnet werden.Es verwendet fortschrittliche Mikrocomputertechnologie und verfügt über automatische Temperaturkompensation und lineare KorrekturfunktionenDies bedeutet, dass es die Temperatur automatisch nach Veränderungen der Umgebungstemperatur kompensieren kann, wodurch die Genauigkeit der Messung verbessert wird.durch die lineare Korrekturfunktion, kann das Ausgangssignal korrigiert werden, um die Genauigkeit und Stabilität der Messung weiter zu verbessern.
- Verschiedene Druckschnittstellenoptionen
- mit einer Breite von nicht mehr als 50 mm,
- Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
- Leicht zu reinigen.
- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- Ideal für den Umweltschutz und die chemische Industrie
- Verwendung in der Schifffahrt und Luftfahrt
- Gut geeignet für die medizinische, biopharmazeutische und LebensmittelhygieneIndustrie.
| Leistungsparameter | |
| Messbereich | 0 ~ 35Kpa... ~35MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤10,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±00,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ±00,1% F.S./Jahr(typisch) ±0,2% F.S/Jahr(Maximal) |
| Temperaturverschiebung zum Nullpunkt | ±0.02Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:01% F.S/oC ((> 100KPa) |
| Temperaturverschiebung in voller Skala | ±0.02Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:01% F.S/oC ((> 100KPa) |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | -20-70oC (≤10mpa, angepasst) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10 g,55 Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db II)C T6 Gb |
| Schutzbewertung | Ich...P65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~0.25Weigerung |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |

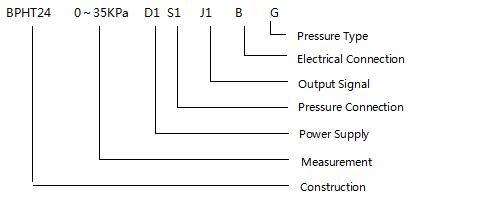

| Auswahlbeispiele |
| Bestelltipps |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Aufordnung Leitfaden | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IX. | Anzeige Drucktransmitter | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Messbereich | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
