316L Diffus Silikon-Drucksensor Klemm Zwerchfläche Drucktransmitter
Product Details
| Modell Nr.: | BP93420-IQ | angepasst: | angepasst |
|---|---|---|---|
| Schutzbewertung: | IP65 | Wohnmaterial: | 316L |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Transportpaket: | Standard-Exportverpackung mit Karton |
| Spezifikation: | Silikon-Druck-Sensor | Handelsmarke: | HT-Sensor |
| Ursprung: | Baoji, China | HS-Code: | 9026209090 |
| Versorgungsmaterial-Fähigkeit: | 2000PCS/Month | Messmedium: | Gas oder Flüssigkeit |
| Genauigkeitsgrad: | 00,5% | Druckbereich: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
| IP-Bewertung: | IP65 | Proben: | US$ 48/Piece 1-teilig (Min.Order) |
| Hervorheben |
316L-Diffusionssiliziumdrucksensor,Diffuse Silizium-Drucksensor-Klemme,316L Klemmdiaphragma-Druckübertrager |
||
Product Description

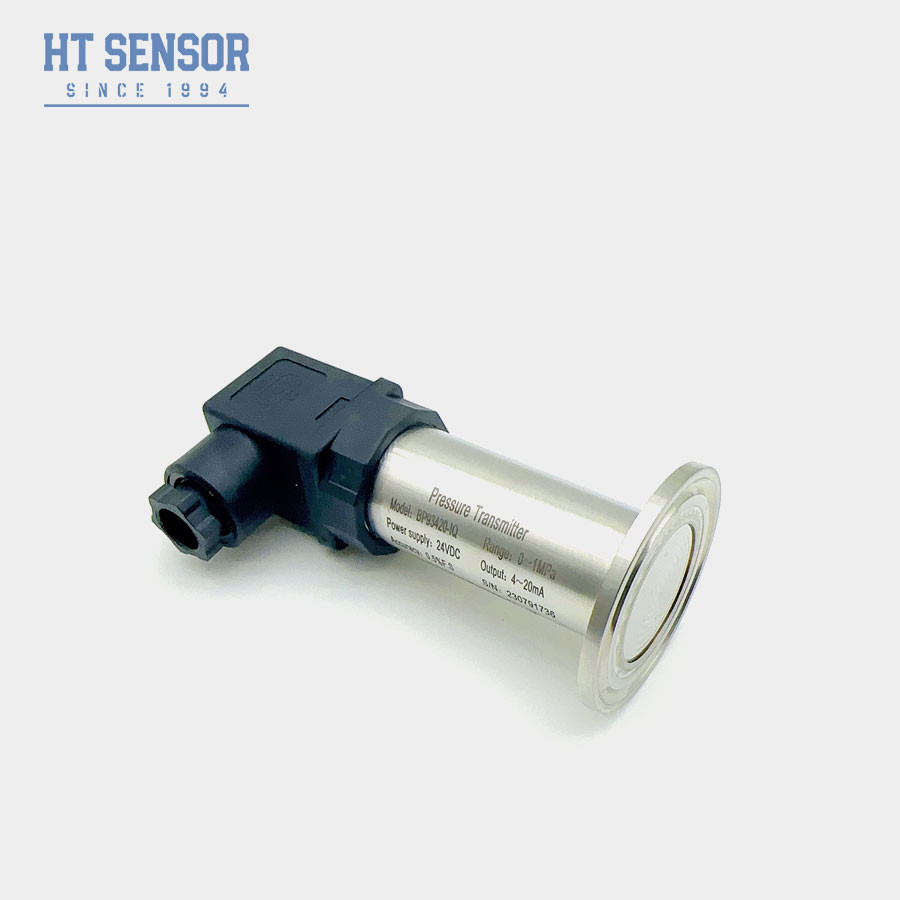

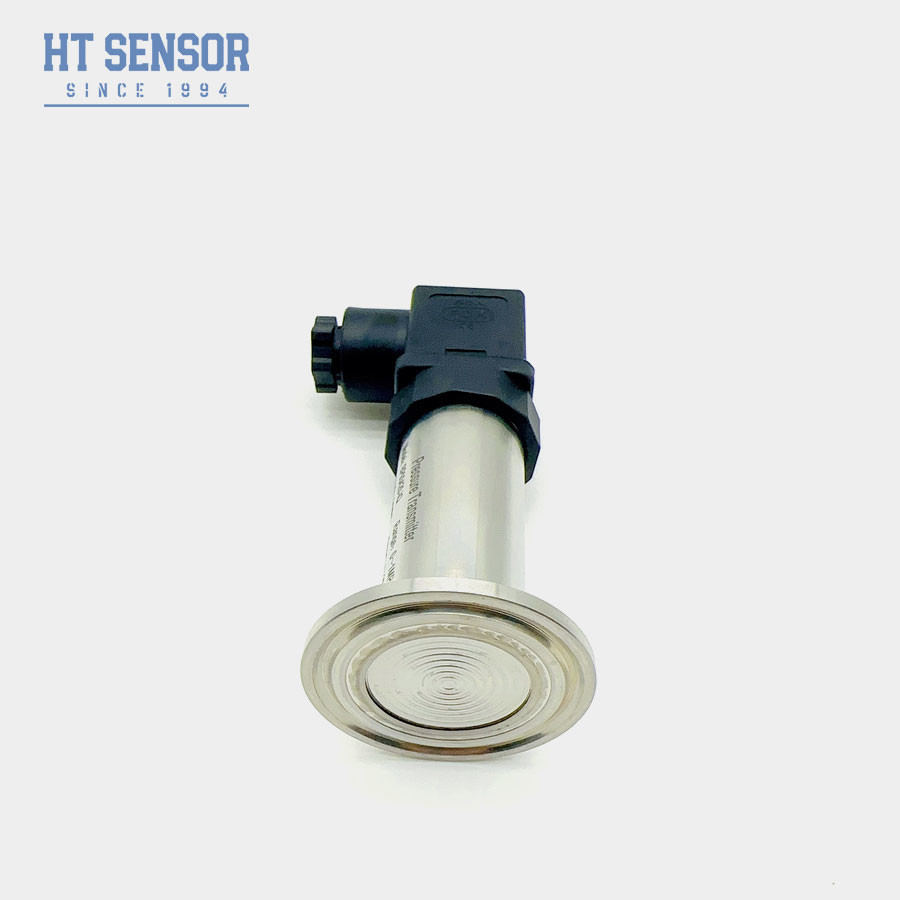

HT Diffus Silikon-Druckwiderstands-Klemme Diaphragma-Drucktransmitter
BP93420-IQ Druckübertrager
Einleitung:
Der BP93420-IQ-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten Druckwiderstandskern der Serie HT aus Silizium.Durch die Verbindung der Prozessverbindung mit dem Diaphragma und dem Messdiaphragma wird eine präzise Verbindung gewährleistet.Das gesamte Produkt wurde strengen Prüfungen unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten und das Problem der Verstopfung von Drucklöchern durch kristallisierende Medien wirksam zu verhindern.
Eigenschaften des Produkts:
1Diffusionierte Silikon-Klemm-Midschellen-Druckübertrager
2. Hochgenaue Messung
3. Mehrere Messbereiche
4. Mehrere Ausgangssignaltypen
5. Hochschutzklasse
6. Weiter Betriebstemperaturbereich
7. Hohe Überlastkapazität
8. Schnelle Reaktionszeit
9. Mehrere Installationsmethoden
10. Mehrfache Zertifizierungen
Anwendungen:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung
3. in der Papier- und Chemieindustrie sowie für die Messung des Abwasserniveaus und des Drucks von Getränkekannen verwendet
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,2 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

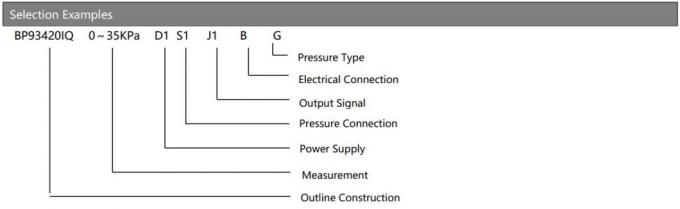

| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||

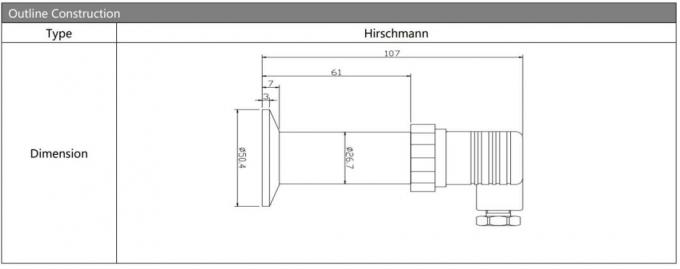

| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
