Hochtemperatur 4-20mA Sanitärdrucktransmitter Flush-Diaphragma-Drucktransmitter
Product Details
| Modell Nr.: | BP93420-IQT Flush Diaphragma-Druckmessgerät | Druckbereich: | - 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa |
|---|---|---|---|
| Genauigkeitsgrad: | 00,5% | Frequenzgang: | 2.4kHz |
| Wohnmaterial: | Aluminiumlegierung | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Betriebs-Temp.: | -20 bis 80°C | Kernart: | Piezoresistiver Siliziumdrucksensor |
| Messmedium: | Flüssigkeiten, Gas, Öl | IP-Bewertung: | IP65 |
| Hervorheben |
gesundheitlicher Druckgeber 4-20mA,Hochtemperatur-Sanitärdrucktransmitter,4-20mA Flush-Diaphragma-Drucktransmitter |
||
Product Description

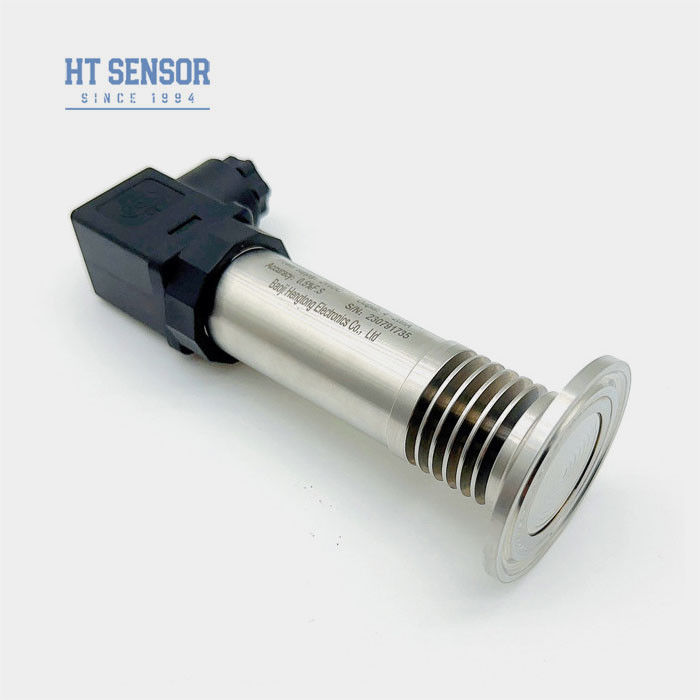

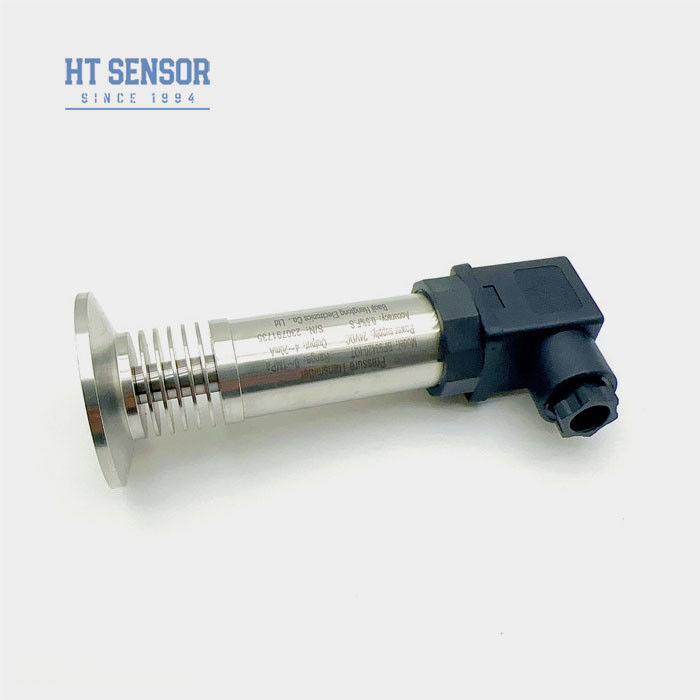

Hochtemperatur 4-20mA Sanitärdrucktransmitter Flush-Diaphragma-Drucksensor
BP93420-IQT Druckübertrager
Einführung des Flush Diaphragma Drucksensors:
Der BP93420-IQT-Drucktransmitter enthält als Signalmesskomponente den mit Öl gefüllten Silizium-Druckfestigkeitskern der HT-Serie.Es ist mit einem vollmetallischen Spülzellen und direkt an die Prozessverbindung geschweißt konzipiertDas Produkt wurde umfassend getestet, um eine gleichbleibende und zuverlässige Leistung zu gewährleisten,Wirksam verhindert das Problem der Verstopfung von Drucklöchern durch kristallisierende Medien
Produktmerkmalevon einem Druckmessgerät für die Durchspülung des Zwerchens:
1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
2Verschiedene Ausgangssignaloptionen
3. Einstellbarer Null- und Vollmaßstab
4. Hohe Genauigkeit, mehrere sterile Prozessverbindungen
Anwendungenvon einem Druckmessgerät für die Durchspülung des Zwerchens:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung
3. in der Papier- und Chemieindustrie verwendet
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.

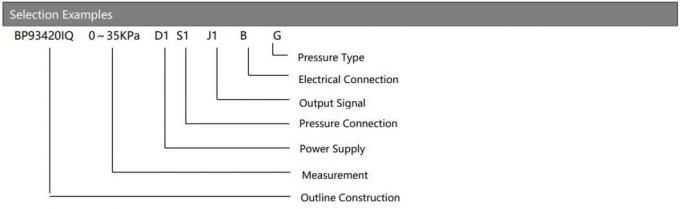

| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||

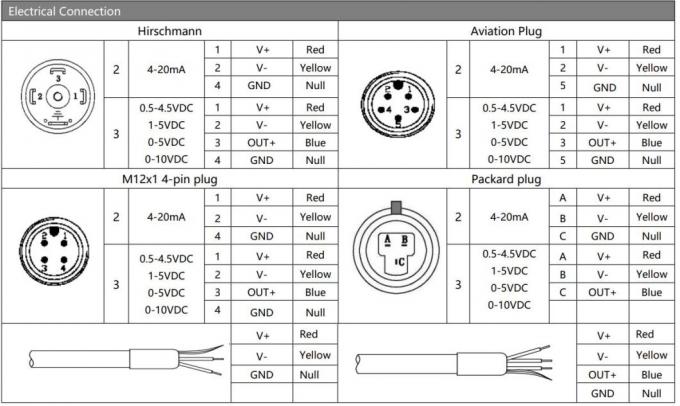

| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
1F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller, der sich seit 30 Jahren auf Drucksensoren konzentriert.
2F: Welche internationalen Zertifikate haben Sie?
A: ISO9001, CE, RoHS zertifiziert.
3F: Wie groß ist Ihre Produktionskapazität?
A: Wir haben 500000 Stück Drucksensor produziert.
4F: Wie lange dauert die Lieferzeit Ihres Produktes?
A: Für einige Produkte sind Bestände vorhanden. Die typische Vorlaufzeit beträgt 8~14 Werktage für Produkte ohne Anpassung.
Hinweis: Die Vorlaufzeit kann je nach Produkt variieren. Bitte kontaktieren Sie uns für detaillierte Vorlaufzeiten.
5F: Was ist die Garantie Ihrer Produkte?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung.
6F: Liefern Sie kundenspezifische Produkte?
A: Ja, wir können Ihr Logo, Modell und Produktinformationen entsprechend Ihrer Anforderung mit Laser markieren. Wir bieten OEM und ODM-Service.
