Hengtong Klemmen-Drucktransmitter für OEM mit Hochtemperatur-Drucksensor
Product Details
| Modell-Nr.: | BP93420-IQT | Schutzbewertung: | IP65 |
|---|---|---|---|
| Wohnmaterial: | SS304 | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Spezifikation: | Siliziumdrucksensor | Handelsmarke: | HT-Sensor |
| Ursprung: | Baoji, China | HS-Code: | 9026201090 |
| Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter | Messmedium: | Flüssigkeit |
| Genauigkeitsgrad: | 00,5% | Druckbereich: | - 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa |
| Anpassung: | Verfügbar OEM und ODM | Modell: | BP93420-IQT |
| Hervorheben |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Beschreibung des Produkts

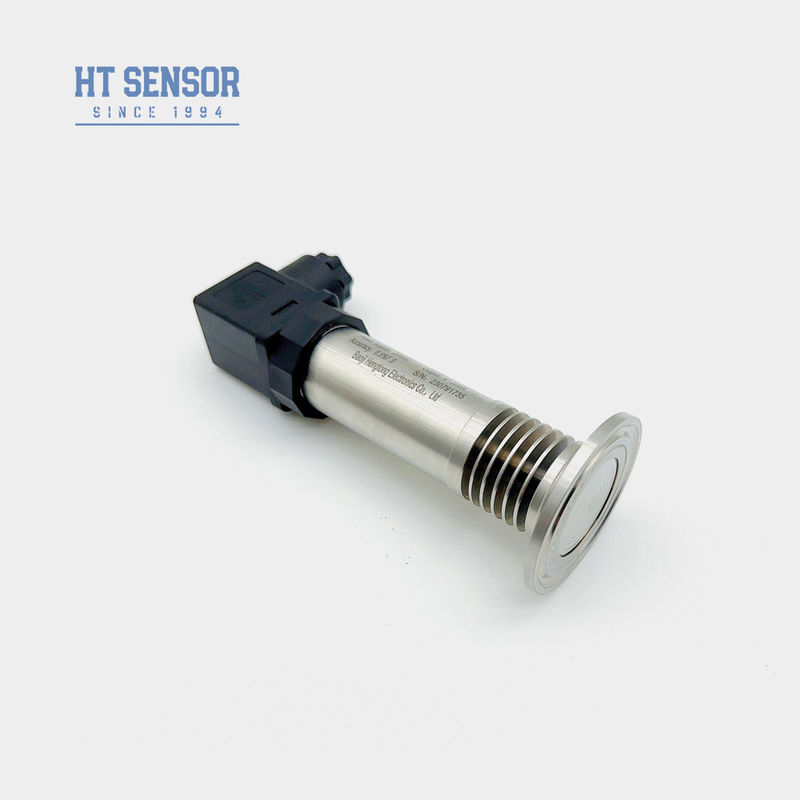

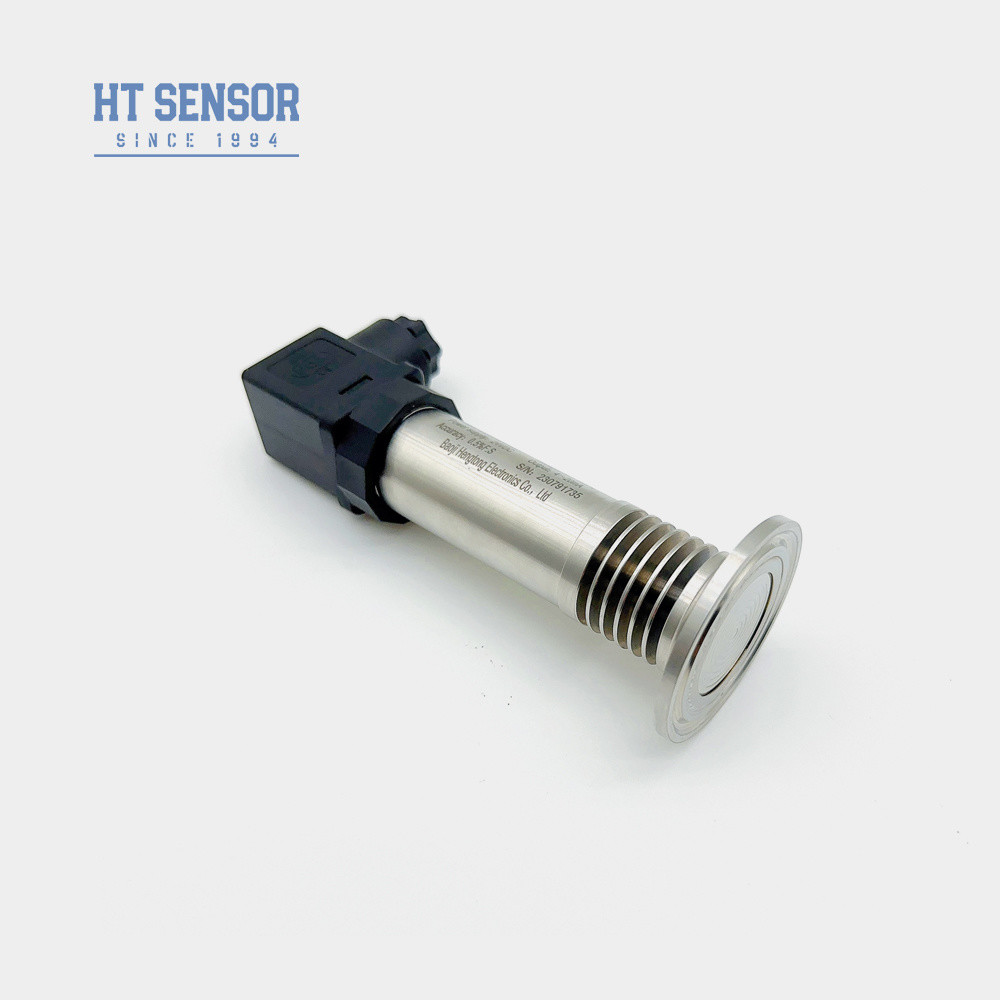

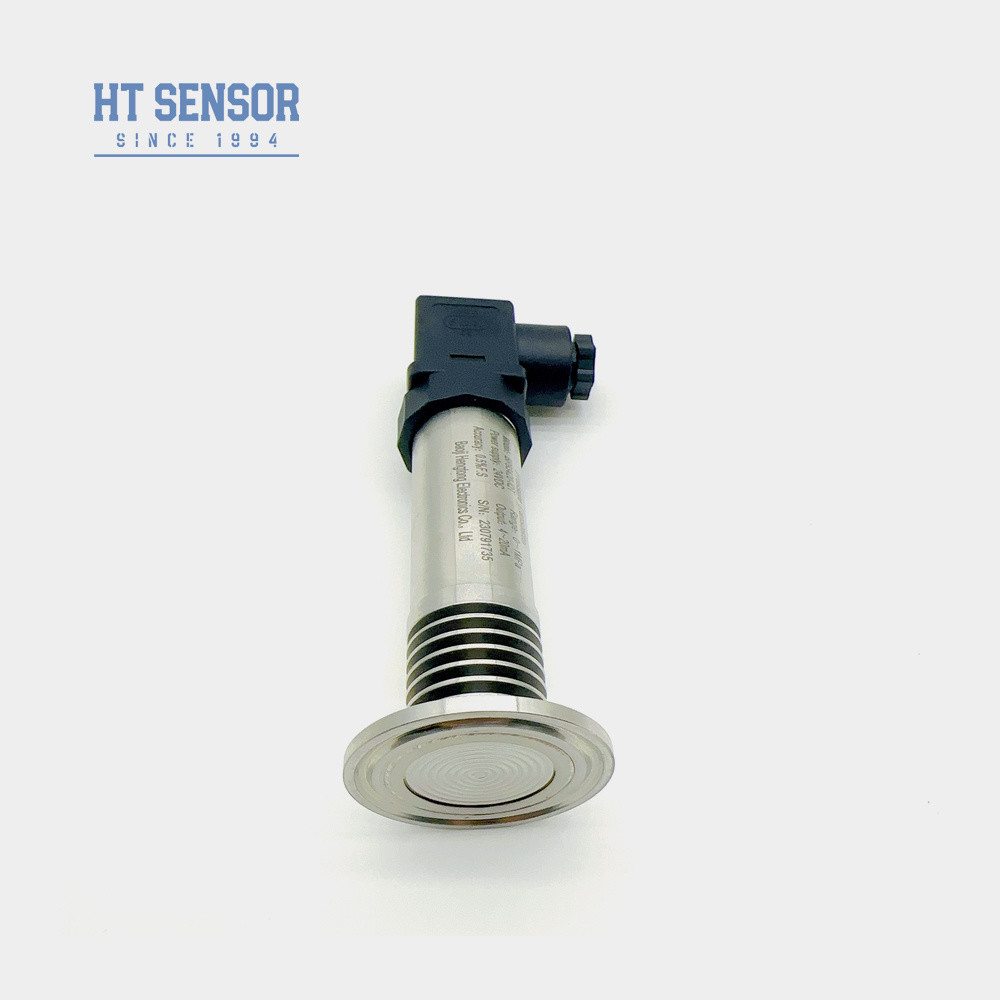

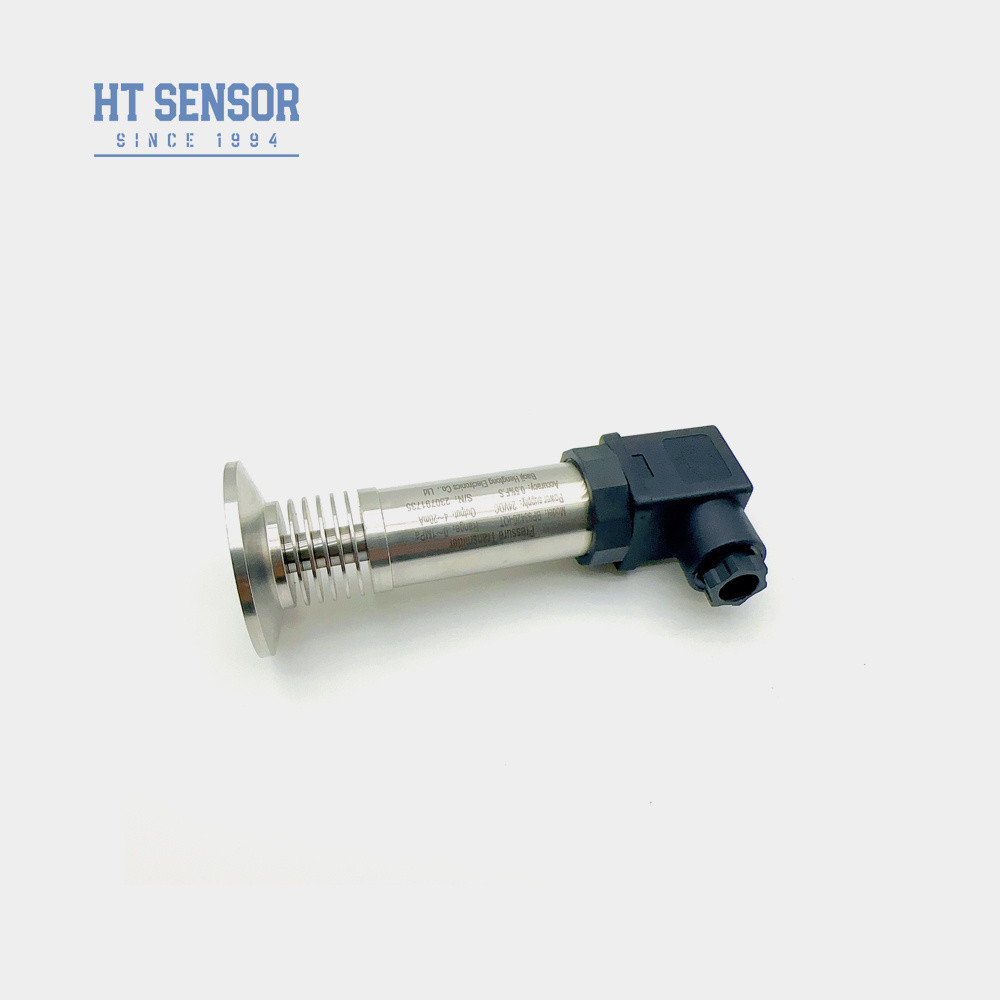

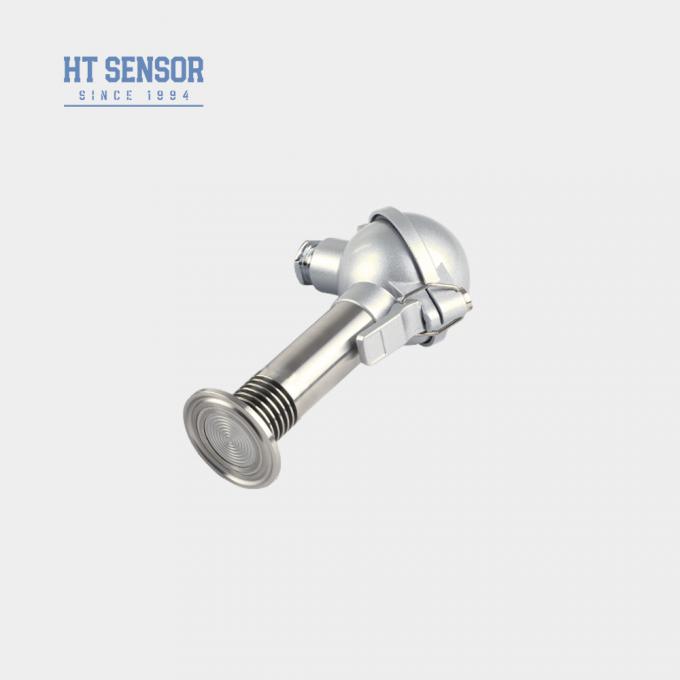

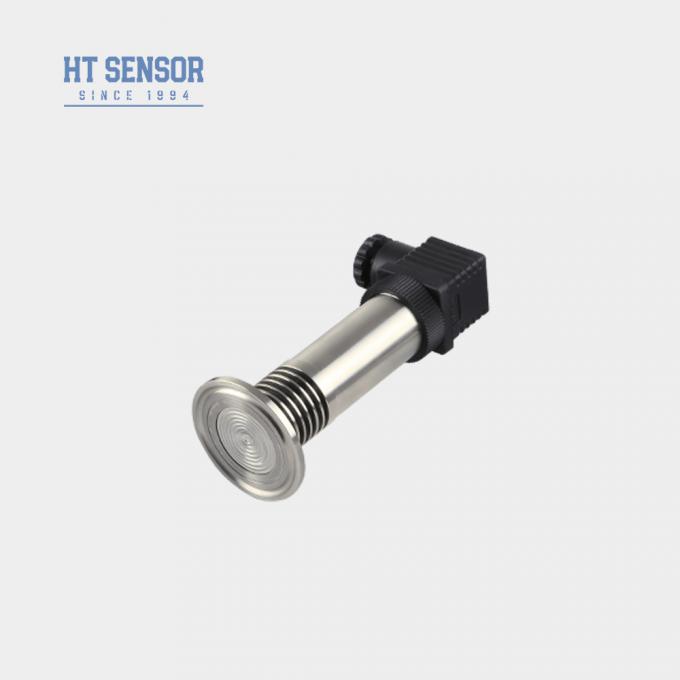

BP93420-IQT Druckübertrager
Einleitung:
Der BP93420-IQT-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten Silizium-Druckwiderstandskern der HT-Serie.Es verfügt über eine volle Metall Spülzelle und direktes Schweißen mit der Prozessverbindung, so daß eine präzise Verbindung zwischen der Prozessverbindung und dem Messdiaphragma gewährleistet ist.Das gesamte Produkt wurde strengen Prüfungen unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten und das Problem der Verstopfung von Drucklöchern durch kristallisierende Medien wirksam zu verhindern.
Eigenschaften des Produkts:
1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
2Verschiedene Ausgangssignaloptionen
3. Einstellbarer Null- und Vollmaßstab
4. hohe Genauigkeit, mehrere sterile Prozessverbindungen
Anwendungen:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung
3. in der Papier- und Chemieindustrie sowie für die Messung des Abwasserniveaus und des Druckes von Getränkekannen verwendet
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
- Materielle Vereinbarkeit
- Vor der Auswahl ist zu überprüfen, ob das Messmedium chemisch mit den benetzten Materialien des Produkts kompatibel ist.
- Explosionssichere Modelle Anmerkung
- Standard-Explosionssichere Konfigurationen schließen digitale Displayköpfe standardmäßig aus.
- Anforderung an die Leistung des Bildschirmkopfes
- Bei mit LCD/LED-Displays ausgestatteten Sendern muss eine Stromversorgung von mindestens 20 VdC beibehalten werden, um eine ordnungsgemäße Funktionsweise zu gewährleisten.
- Best Practices für die Installation
- Zur Gewährleistung der Betriebssicherheit:
- An der Messstelle Blitzschutzgeräte installieren
- Einführung einer sicheren Erdung für Sender und Stromversorgung
- Spezifikationen für Kabel
- Standardkonfiguration: kein Polyethylenkabel.
- Alternative Materialien (PTFE/PVC) - müssen bei der Bestellung angegeben werden.
- Besondere Bedingungen
- Informieren Sie unser technisches Team und geben Sie in Ihrer Bestellung klar an, ob die Anwendung Folgendes beinhaltet:
- Hochvibrationsumgebungen
- Vorübergehende Druckschläge
- Bedeutende EMI/RFI-Störungen
- Für eine optimale Leistung geben Sie bitte die vollständigen Antragsdetails in den Bestellbeschreibungen an.

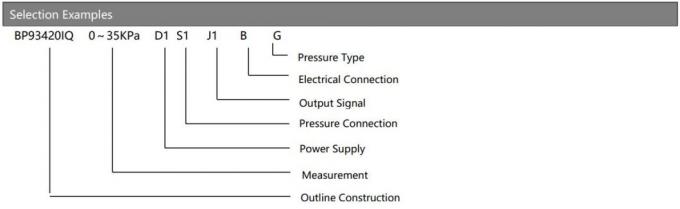

| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

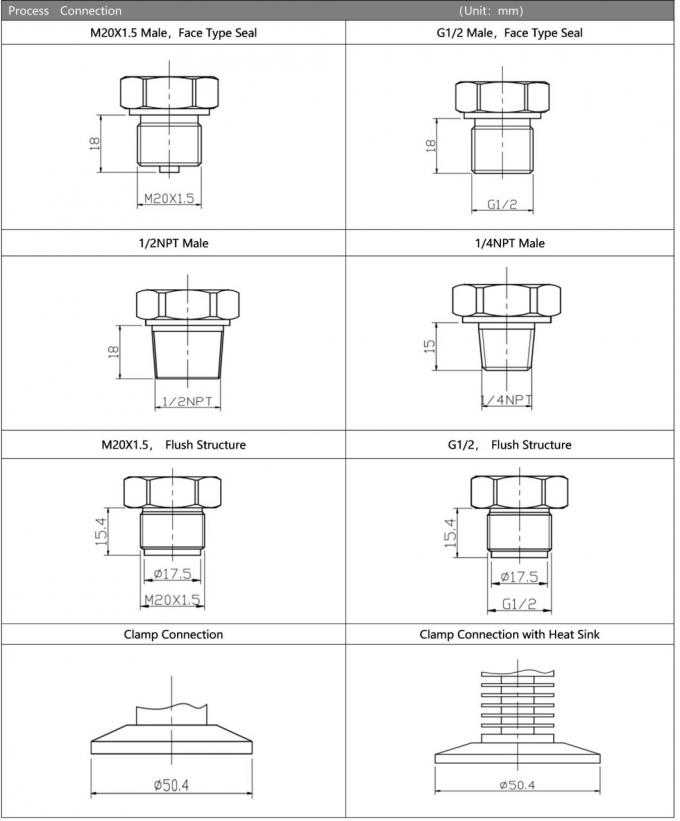

| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||

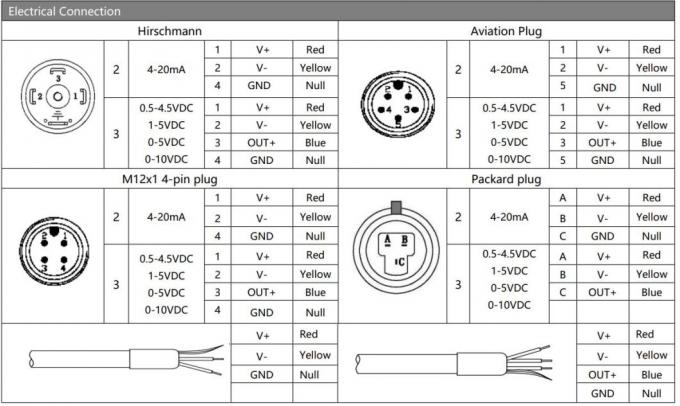

| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||

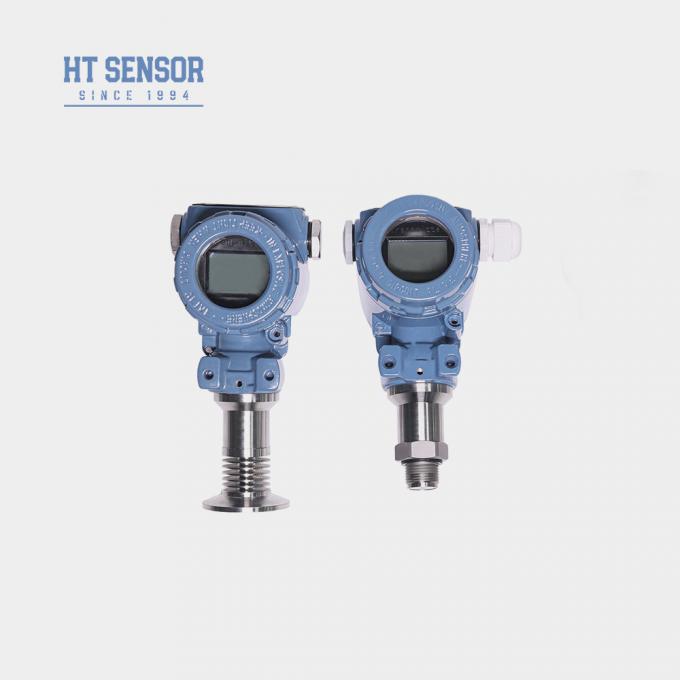

| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
