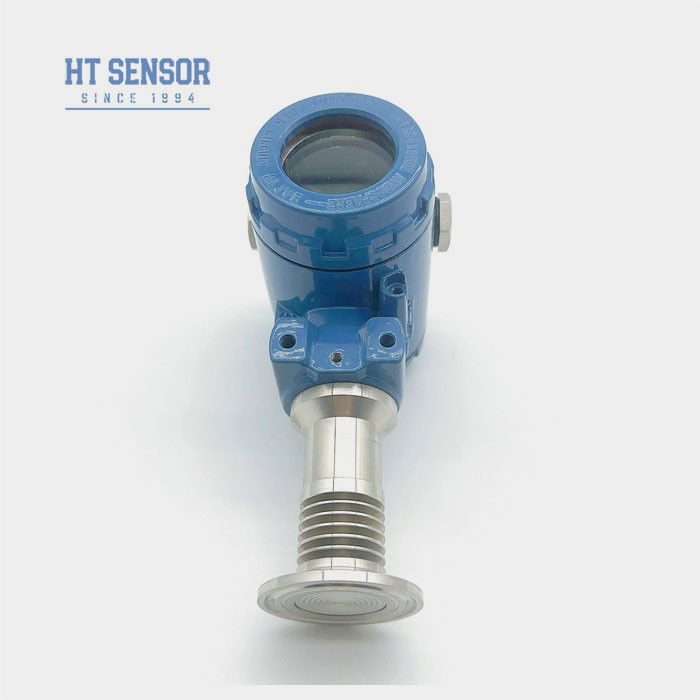

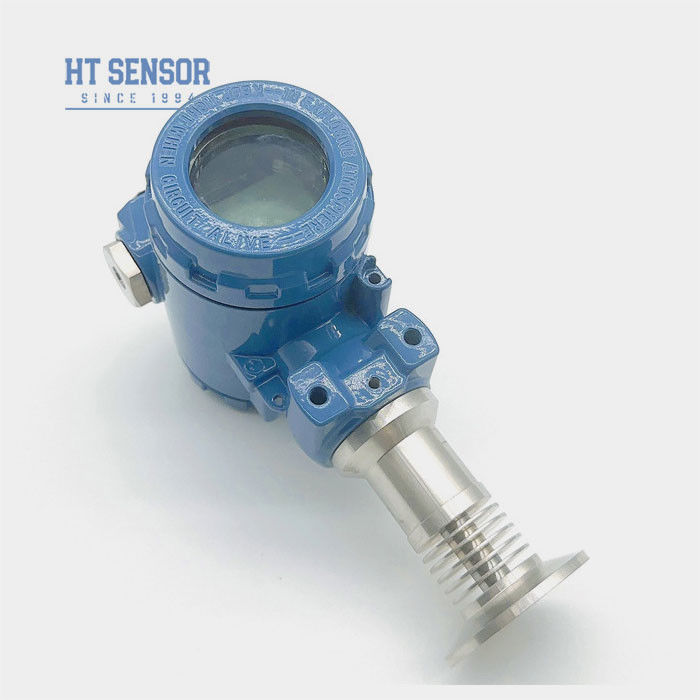

Einführung des Druckmessgeräts der Spülzelle:
BP93420-IIIQT2 Spüldiaphragma Drucksensor-Wandler nimmt hochpräzise Hohlraum freie Messdiaphragma, mit einer Vielzahl von Eigenschaften des Verstärkerkreislaufs, wie Verschleißwiderstand,hohe Temperaturbeständigkeit usw., wodurch dieser Typ für eine Vielzahl von Arbeitsumgebungen geeignet ist, gepaart mit den strukturellen Eigenschaften der Kavitätsfreiheit,besonders geeignet zur Messung von Viskosität und Schlamm, Zement und andere granulare Flüssigkeitsdruckmessungen.
| LeistungsparametervonFlush-Diaphragma-Druckmessgerät |
| MessbereichFlush-Diaphragma-Druckmessgerät |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Drucktyp des Spülzellen-Durchschnittsdrucksensor-Senders |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ 0,1%FS |
| Hysterese |
≤ 0,1%FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,3 kg |
ProduktmerkmaleDruckmessgerät für die Spülung der Membran:
- 1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
- 2Verschiedene Ausgangssignaloptionen
- 3. Einstellbarer Null- und Vollmaßstab
- 4. Hohe Genauigkeit, mehrere sterile Prozessverbindungen
AnwendungenDruckmessgerät für die Spülung der Membran:
- 1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- 2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung
- 3. in der Papier- und Chemieindustrie sowie für die Messung des Abwasserspiegels und des Druckes von Getränkedosen verwendet
| Ausgangssignal ofDruckmessgerät für die Spülung der Membran |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
| Bestelltipps ofDruckmessgerät für die Spülung der Membran |
- 1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
- 2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- 3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
- 4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
- 5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
- 6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
- 7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

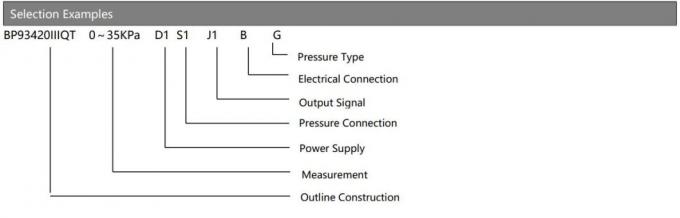

| Bestellführer derDruckmessgerät für die Spülung der Membran |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |

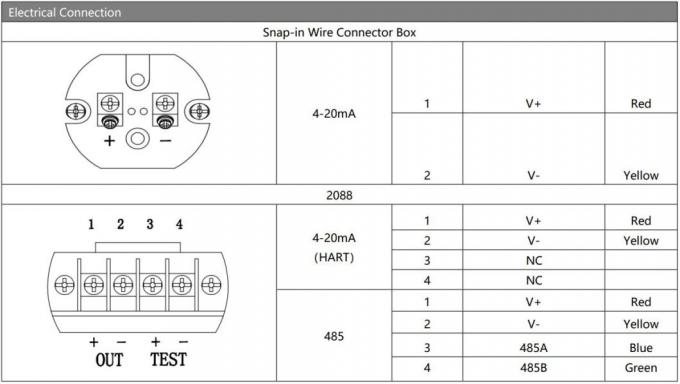

Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufig gestellte FragenDurchspülungsdruckmessgerät:
Q1: Sind Sie eine Herstellerfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
