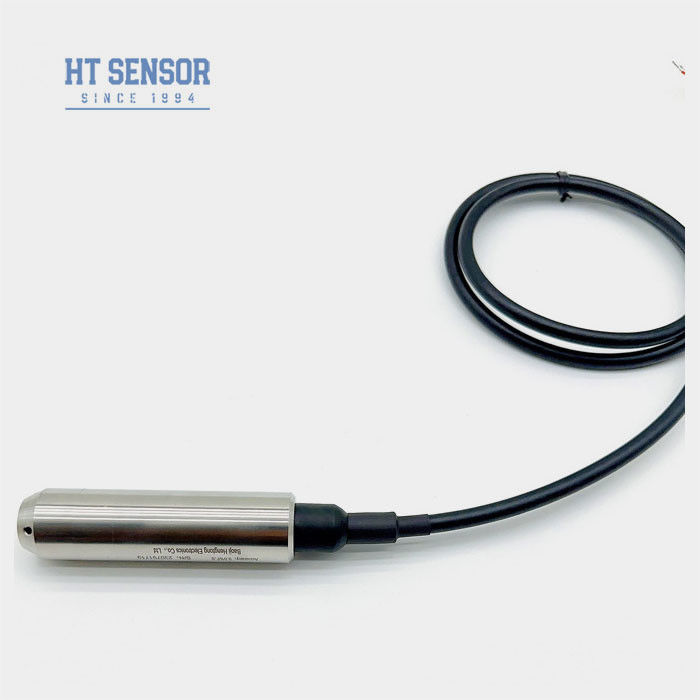

Bh93420-I Wasserstandsübertrager 12-36vdc 4-20ma Unterwasserstandsübertrager
Product Details
| Modell Nr.: | BH93420-I | Ausgangssignal: | 4 bis 20 mA oder 0,5 bis 4,5 VdC |
|---|---|---|---|
| Reichweite: | 0-1mH2O bis 400mH2O | Genauigkeit: | 00,25% oder 0,5% |
| Macht: | 12 bis 32 VDC | Kabelmaterial: | Polyethylethylphen oder polyethylethylphen |
| Mittelfristig: | Wasser oder Öl | Wohnmaterial: | 304 S.S. |
| Schutzbewertung: | IP 67 | ||
| Hervorheben |
BH93420-I Wasserstandsübertrager,Wasserstandsübertrager 12vdc,4-20ma Unterwasserübertrager |
||
Product Description
12-36VDC-Wasserspiegel-Sender mit 4-20mA-Signalleistung
BH93420 IWasserstandsübertrager
Einleitung:
BH93420-I Unterwasserpegelsender, der auf den Eigenschaften des diffusierten Siliziumsensors basiert.Das hat eine winzige Transistorstruktur, die den Druck von außen in eine elektrische Leistung umwandeln kann..
Im diffusen Silizium-Eingangsspiegelsender wird der Sensor in das Messmedium eingebaut.Die Transistorstruktur innerhalb des Sensors wird eine kleine Verformung erleiden, wodurch sich der Widerstandswert ändert und ein elektrisches Signal erzeugt wird.
Produktmerkmale:
- Vollstahlgehäuse, geeignet für verschiedene Prüfumgebungen
- Messung der Sonde im Untertauchtyp, einfache Montage
- Verschiedene Ausgangssignaloptionen
- Explosionssichere Kennzeichnung: ExiaIICT6
- Hoher Schutz: IP68
- PE- oder PU-Kabel
Anwendungen:
- Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
- Überwachung des Wasserniveaus in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
- Messung des Kraftstoffgehalts in Diesel- und Kraftstofftanks
Leistungsparameter:
| Messbereich | 0? 10m... 400mH2O |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 2X Nennbereich |
| Genauigkeit @ 25°C | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 der Richtlinie 2008/57/EG durchzuführen. |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | ± 0,2% F.S./Jahr (max.) |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Betriebstemperatur | -20 bis 80°C |
| Speichertemperatur | -30 ~ 100 °C |
| Wohnmaterial | 304 Edelstahl |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | ¥100MΩ@100VDC |
| Explosionssicherheit | ExiaIICT6 |
| Schutzbewertung | IP67, IP68 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg (ohne Kabel) |
| Kabelmaterial | Polyethylen, Polyurethan |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht | |
| 0/1 ¢5V | ||
| 0/1 ¥10V | ||
| 0.5·4.5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.630V / Batterie | 4 Draht |
Bestelltipps:
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
Bestellführer:
| BH93420 | Code | Entwurf des Baus | ||||||
| Ich... | Drucktransmitter | |||||||
| Messbereich | 0? 10m... 400mH2O | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3.6V-Batterie | |||||||
| D4 | andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
| Code | Wohnmaterial | |||||||
| 01 | 304 Edelstahl | |||||||
| 02 | 316L Edelstahl | |||||||
| Code | Kabelmaterial | |||||||
| C1 | PE | |||||||
| C2 | Kunststoff aus PU | |||||||
