5VDC-Industrie-Drucksensor-Sender für Wasser-Öl-Druckwandler-Sensor
Produktdetails
| Modell Nr.: | BP170 | Leistung: | 5VDC 24VDC |
|---|---|---|---|
| Ausgabe: | 0.5-4.5V 4-20mA 0-10V | Gehäusematerial: | Edelstahl |
| Drucktyp: | Abmessung/Absolute/versiegelt | Herkunft: | Baoji China |
| Typ: | BP170 Druckmessgerät für die Industrie | Druckbereich: | 0 ~ 10kpa. --- 60MPa |
| OEM: | OEM und Odm | Faden: | G1/4 M20*1,5 oder OEM |
| Hervorheben |
5VDC-Industriedrucksensor,Industrielle Drucksensoren-Sender für Wasser,5VDC Wasseröldruckwandler |
||
Produktbeschreibung

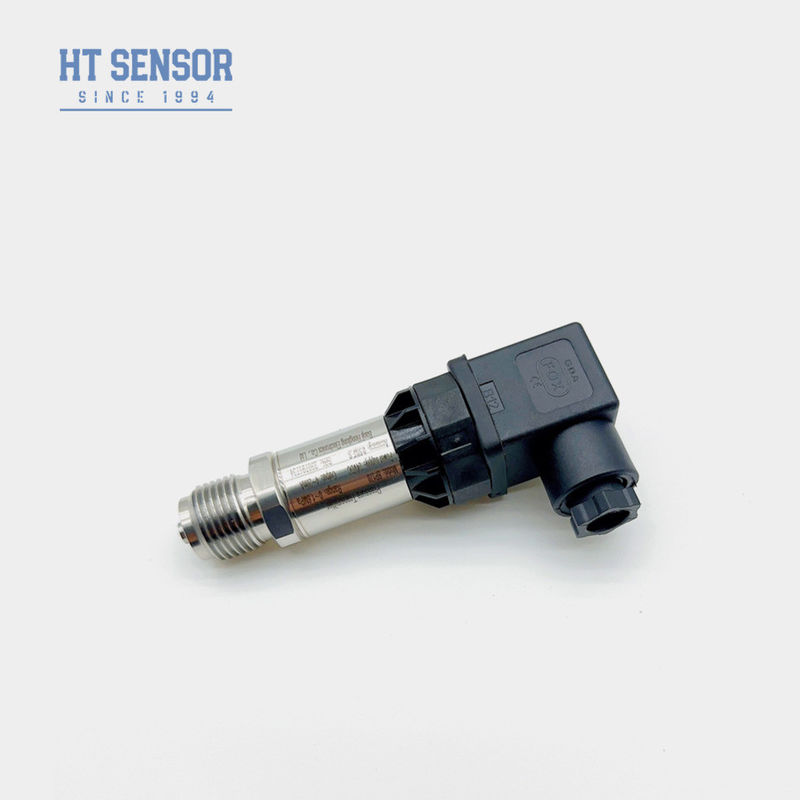

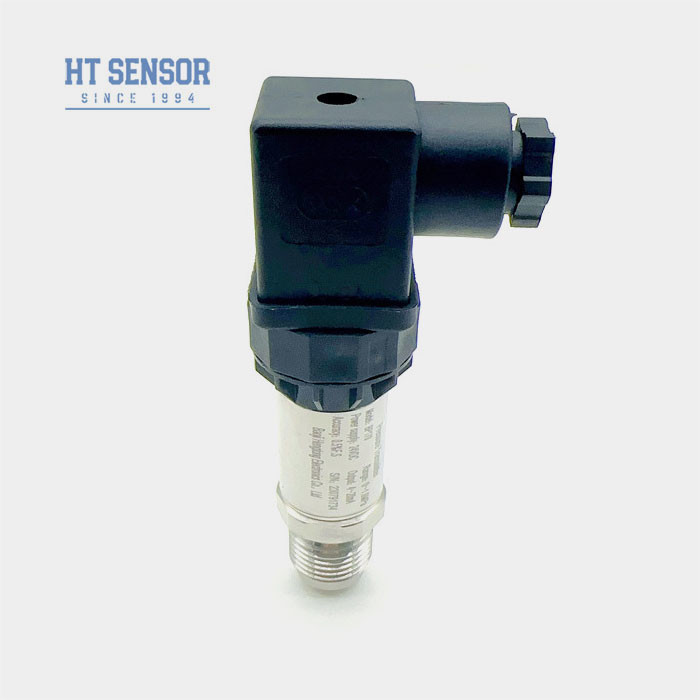

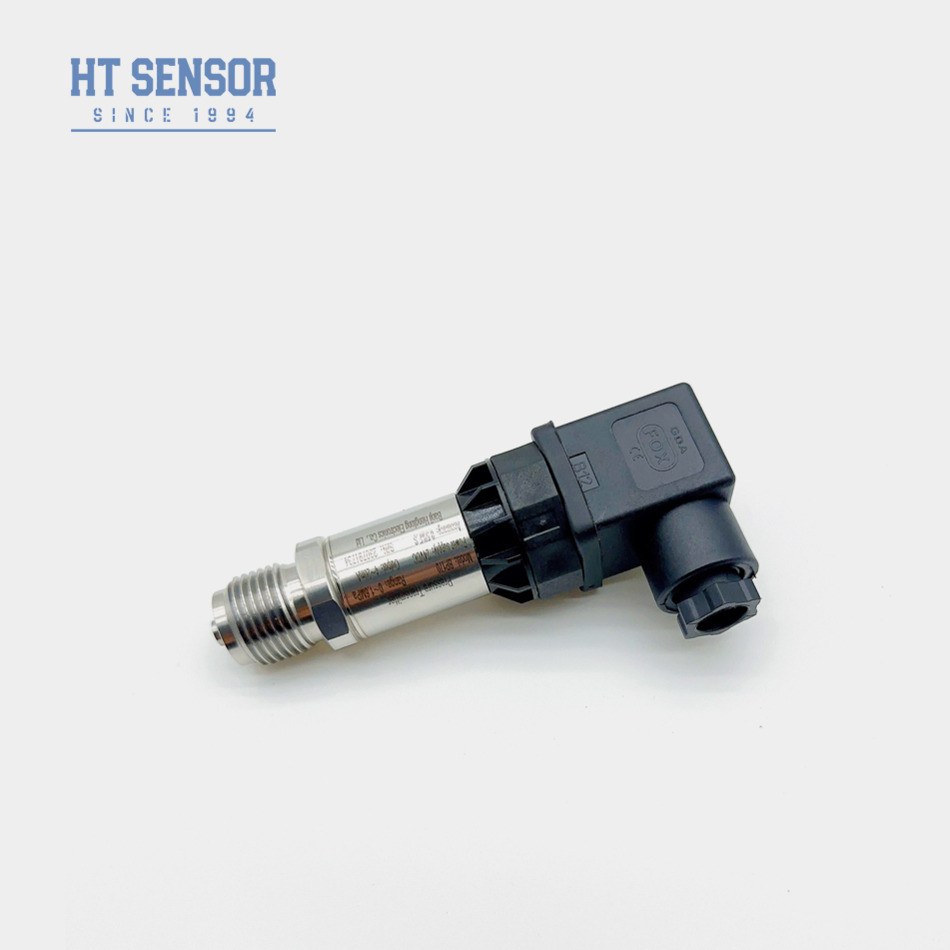

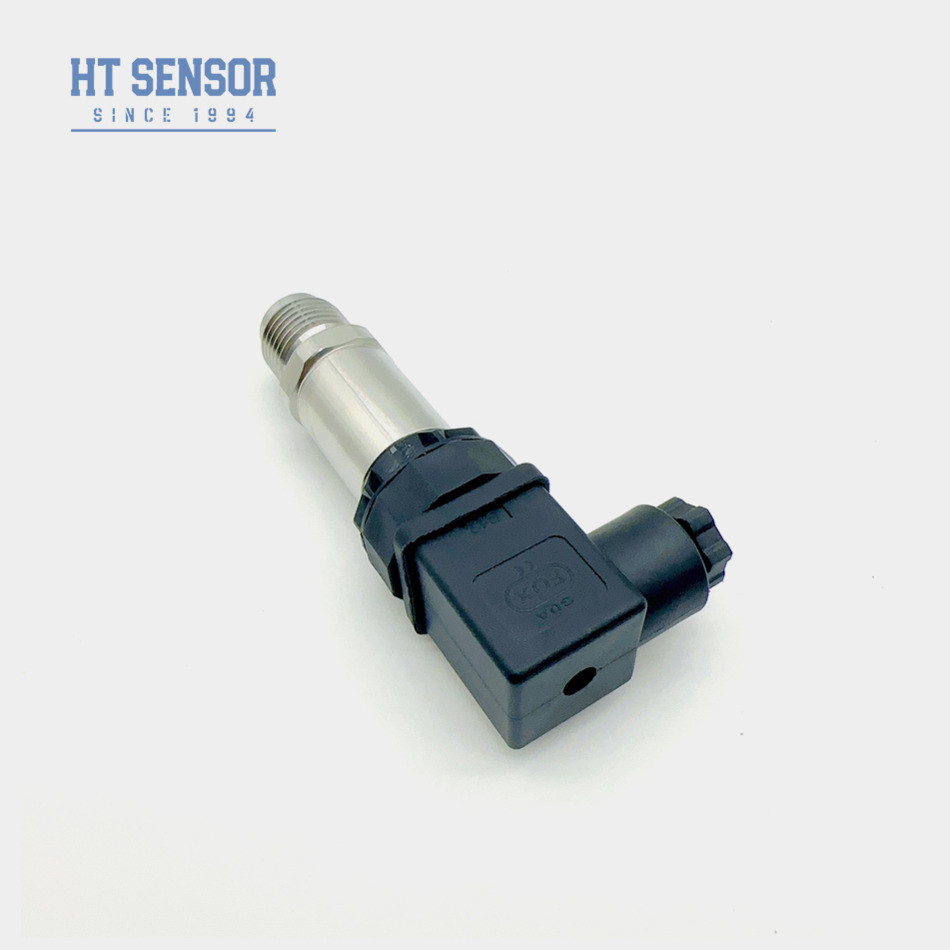

BP170 Industrieller Drucksensor-Transmitter
BP170 Drucktransmitter
Einführung des industriellen DrucksensorsTransmitter:
Der industrielle Drucksensor-Transmitter BP170 verwendet einen HT-Serien-Silizium-ölgefüllten Sensorkern als Signalmesselement. Spezielle Hersman (DIN)-Steckverbinder wandeln das Sensorsignal mithilfe unserer eigenen hochpräzisen Leiterplatte in das vom Kunden benötigte Standardsignalausgangssignal um. Weit verbreitet in verschiedenen Branchen.
Produktmerkmaledes industriellen DrucksensorsTransmitter:
- 1. Großer Messbereich, Edelstahlkonstruktion, verschiedene Druckanschlussformen.
- 2. Kompaktes und leichtes Design.
- 3. Hohe Präzision, Voll-Edelstahlkonstruktion.
Anwendungendes industriellen DrucksensorsTransmitter:
- 1. Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl.
- 2. Anwendung in der Marine- und Luftfahrtindustrie.
- 3. Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie.
- 4. Einsatz in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter des industriellen DrucksensorsTransmitter | |
|---|---|
| Messbereich | 0kPa ~ 10kPa…20MPa |
| Druckart | Relativdruck, Absolutdruck, Überdruck |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholgenauigkeit & Hysterese | 0,1%FS |
| Langzeitstabilität | ±0,1%F.S/Jahr (typ.) ±0,2%F.S/Jahr (max.) |
| Nullpunkt-Temperaturdrift | ±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Vollausschlag-Temperaturdrift | ±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70°C (≤10MPa, anpassbar) |
| Betriebstemperatur | -20°C~80°C |
| Lagertemperatur | -40°C~120°C |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,25kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Auswahlbeispiele für Drucktransmitter-Sensoren |
| Bestellungshinweise |
2. Bitte beachten Sie bei der Bestellung, dass explosionsgeschützte Produkte keine digitalen Anzeigeköpfe enthalten.
3. Bei Bestellung von Transmittern mit LCD- oder LED-Anzeigekopf darf die Stromversorgung des Transmitters nicht unter 20VDC liegen.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass die Benutzer vor Ort Blitzschutzvorrichtungen installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5. Der Nennbetriebstemperaturbereich des Fluorkautschuk-O-Rings beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, muss eine EPDM-O-Ring-Dichtung gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Wenn nicht anders angegeben, wird Polyethylen-Kabelmaterial geliefert. Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie dies bitte bei der Bestellung an.
7. Bei Sonderanforderungen wie starken Vibrationen, kurzzeitigen Stoßkräften, starken elektromagnetischen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese bei der Bestellung an.
| Bestellleitfadendes industriellen DrucksensorsTransmitter | |||||||||
| BP170X | Analogdrucktransmitter | ||||||||
| Code | Aufbau | ||||||||
| 5 | Packard-Stecker | 6 | Abgedichtetes Direktkabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Steckverbinder | 8 | Großer Hirschmann-Steckverbinder | ||||||
| Messbereich | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa oder MPa |
X: Gibt den tatsächlichen Messbereich an | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckanschluss | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flansch Ø50,4) | ||||||||
| Code | Elektrischer Anschluss | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabelverschraubung 1,5 Meter | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Relativdruck | ||||||||
| A | Absolutdruck | ||||||||
| S | Überdruck | ||||||||
FAQ:
F1:Sind Sie ein Handelsunternehmen?
A1:Wir sind ein Hersteller mit über 29 Jahren Erfahrung.
F2:Kundenspezifisches Produkt.
A2:Wir bieten OEM- und kundenspezifische Design-Dienstleistungen an.
F3:Qualitätsgarantie.
A3:Unsere Produkte haben eine eingeschränkte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer. Hengtong ersetzt oder repariert defekte Produkte kostenlos. Diese Garantie gilt nicht für Einheiten, die modifiziert, missbraucht oder vernachlässigt wurden.
F4:Versand & Verpackung.
A4:Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS, FedEx, DHL und INT mit Fracht vorausbezahlt, können auch Ihr Versandkonto zur Abholung verwenden, Standard-Exportverpackung, einschließlich Inspektionszertifizierung.
F5:Kontaktieren Sie uns.
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, das Sie bei technischen Fragen und geschäftlichen Angelegenheiten betreut. Hinterlassen Sie uns einfach eine Nachricht oder klicken Sie auf den Online-Service.
