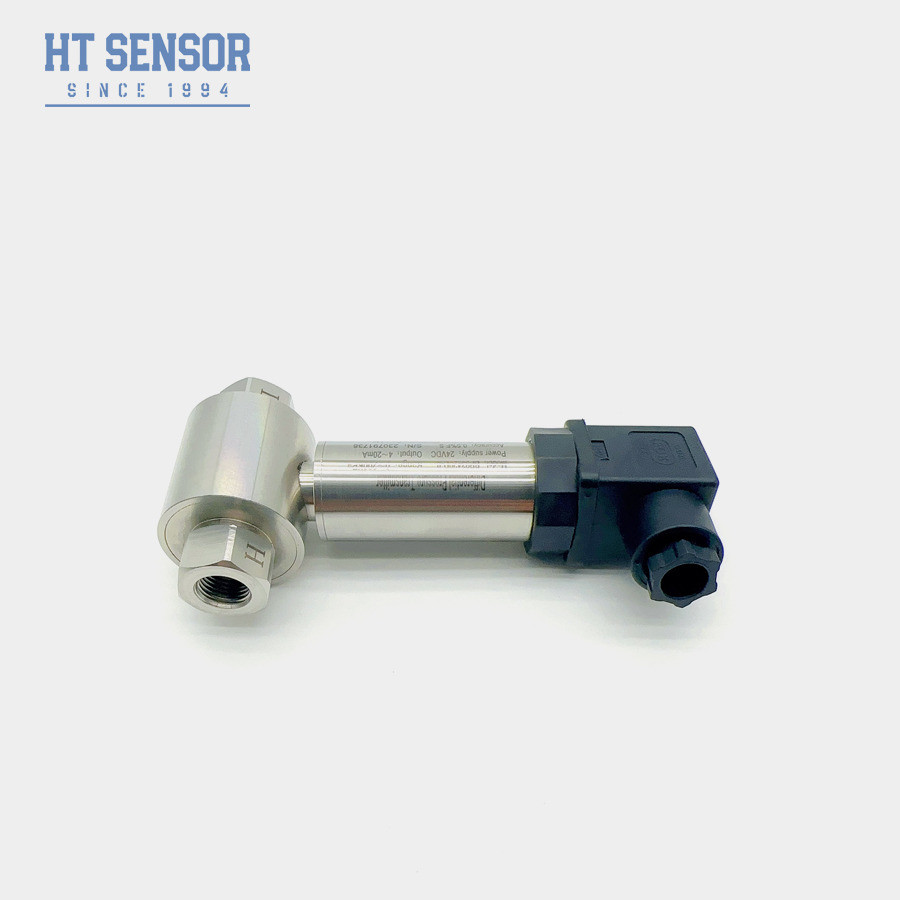

BP93420D-II Öl-Wasser-Differenzdruck-Sender mit DIN-Level-Sensor
Product Details
| Modell: | BP93420D-II | Reichweite: | 0-10kpa bis 2Mpa |
|---|---|---|---|
| Macht: | 5VDC 24VDC | Ausgabe: | 0.5-4.5V 4-20mA 0-10v UND so weiter |
| Material: | aus rostfreiem Stahl | Faden: | männlich und weiblich |
| Druckart: | Unterschiedlicher Druck | Schutzklasse: | IP65 |
| Arbeitstemperatur: | 0 bis 60°C | Verbindungsstück: | Große DIN oder OEM |
| Hervorheben |
Sensor für Differenzdruckübertrager aus Edelstahl,Differentialdrucktransmitter-Sensor mit DIN,Weiblicher Differenzdrucksensor |
||
Product Description
BP93420D-II Öl-Wasser-Differenzdrucksensor mit DIN
BP93420DIIDDifferenziellePRückkehrÜbertrager
Einleitung:
BP93420DII Differenzdrucktransmitter mit Diffusionssilizium-Druckwiderstandssensor.Wenn der Druckunterschied des gemessenen Mediums auf den gegenüberliegenden Seiten des SensorsDas Sensorchip Wheatstone Bridge-Ausgangssignal hatte eine gute lineare Beziehung zum Druckunterschied, kann die Druckdifferenz genau messen.Stromversorgungs- und Hydrologiebranchen wie Rohrleitungen in verschiedenen Gasen und Flüssigkeiten Differenzdruckmessung.
Produktmerkmale:
- Der Sender ist aus Edelstahl gefertigt und daher kompakt und einfach zu installieren
- Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten
- Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungen:
- Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
- Anwendung in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter | |
|---|---|
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 100°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Bestelltipps |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.
3Bei der Montage ist es ratsam, die Druckschnittstellen an beiden Enden horizontal zu positionieren, um die Auswirkungen des Montageortes auf das Produkt zu minimieren.
4Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische Störungen oder FrequenzstörungenBitte informieren Sie unsere Firma und geben Sie diese Anforderungen in der Bestellung an
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
