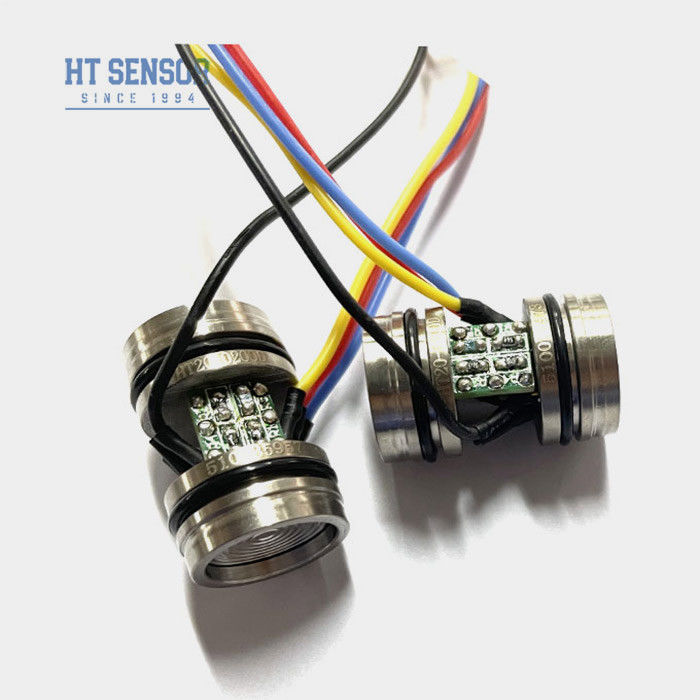

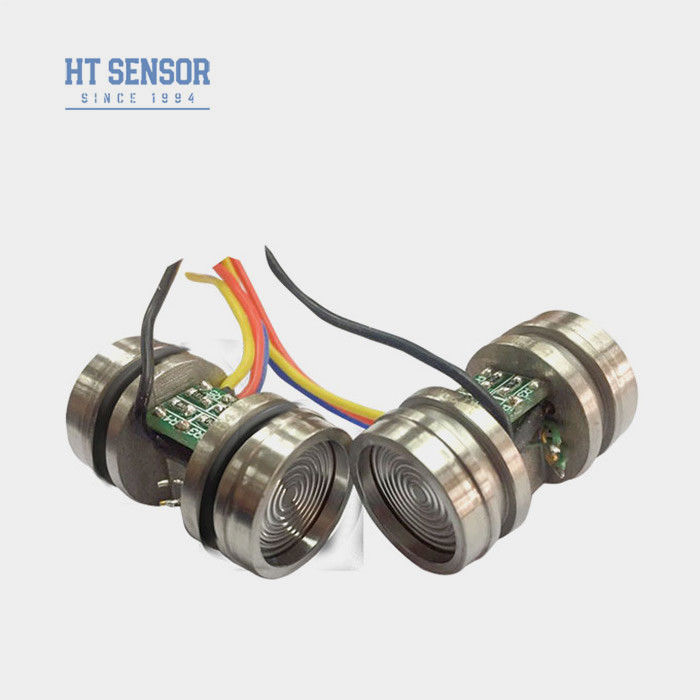

HT20V Diffusioniertes Siliziumdrucksensor 10VDC Piezoresistive Differenzdrucksensorzelle
Product Details
| Modell Nr.: | HT20V | Typ der Verkabelung: | Mit vier Drähten |
|---|---|---|---|
| Messmedium: | Gas und Flüssigkeit | Maßgeschneidert: | Maßgeschneidert |
| Leistung: | 10VDC | Transportpaket: | Karton |
| Typ: | Differentialsensor für piezoresistiven Druck | Ausgangssignalart: | Analogtyp |
| Material: | Edelstahl | Anpassung: | Verfügbar | Angepasste Anfrage |
| Hervorheben |
HT20V Diffusioniertes Silizium-Drucksensor,Diffus Silikon-Drucksensor 10VDC,10VDC piezoresistiver Differenzdrucksensor |
||
Product Description
HT20V 10VDC Differenzdiffusioniertes Silizium-Drucksensor für die Differenzdruckprüfung
Einführung eines Differenzdiffusionssiliziumdrucksensors:
HT20V ist ein Differenzdrucksensorist eine Differenzdruckempfindliche Vorrichtung, isoliert durch eine doppelte Wellstoffdiaphragma aus Edelstahl.Genaue Messungen werden erreicht, indem das Membran isoliert und das Silikonöl mit dem druckempfindlichen Silikonelement gefüllt wirdDer Sensor verwendet den internationalen hochentwickelten Silizium-Druckchip mit hoher Stabilität und hoher Präzision und die gesinterte Basis, die durch Spannungsoptimierung entwickelt wurde.Der Produktionsprozess des Sensors umfaßt: Patch, Golddrahtverbindung, Filmschweißen, Hochvakuum-Ölinspritzung, Druckzirkulation, Alterung bei hoher Temperatur, Temperaturkompensation usw.die Größe und die Versiegelungsmethode der allgemeinen Erzeugnisse entsprechen den internationalen herkömmlichen Erzeugnissen derselben ArtSie werden häufig für Differenzdruck- und Niveaumessungen in kompatiblen Medien aus 316L-Edelstahl verwendet.
Produktmerkmalemit einem Druckmessgerät aus diffusem Silizium:
- Stabile und zuverlässige Leistung
- Hohe Beständigkeit gegen statischen Druck
- Kostenwirksam
- Differentialdruckmessung
- Druckkalibrierungsgeräte
- Messung des Flüssigkeitspegels
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht.
| Leistungsparametermit einem Druckmessgerät aus diffusem Silizium: | ||||
| Messbereich | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Typ | Maximal | Einheit | ||
| Linearität | ±0.15 | ±0.3 | % F.S. | |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |
| Hysterese | 0.05 | 0.1 | % F.S. | |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |
| ≥ 35 kPa | 0 bis 70 | oC | ||
| Betriebstemperatur | - 20 bis 80 | oC | ||
| Speichertemperatur | -40 bis 125 | oC | ||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||
| Ausbruchdruck | 5x die volle Skala | |||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||
| Material der Zwerchfläche | 316L | |||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||
| Schock | 100 g, 11 ms | |||
| Reaktionszeit | ≤ 1 ms | |||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||
| Füllmittel | Silikonöl | |||
| Gewicht | ~ 45 g | |||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | ||||
| Entwurf des Bausmit einem Druckmessgerät aus diffusem Silizium | |
| Abmessung |  |
| AnmerkungenWenn sich die Farben des Drahtes ändern, lesen Sie bitte das Etikett am Sensor, um genauere Informationen zu erhalten. | |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus diffusem Silizium |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
