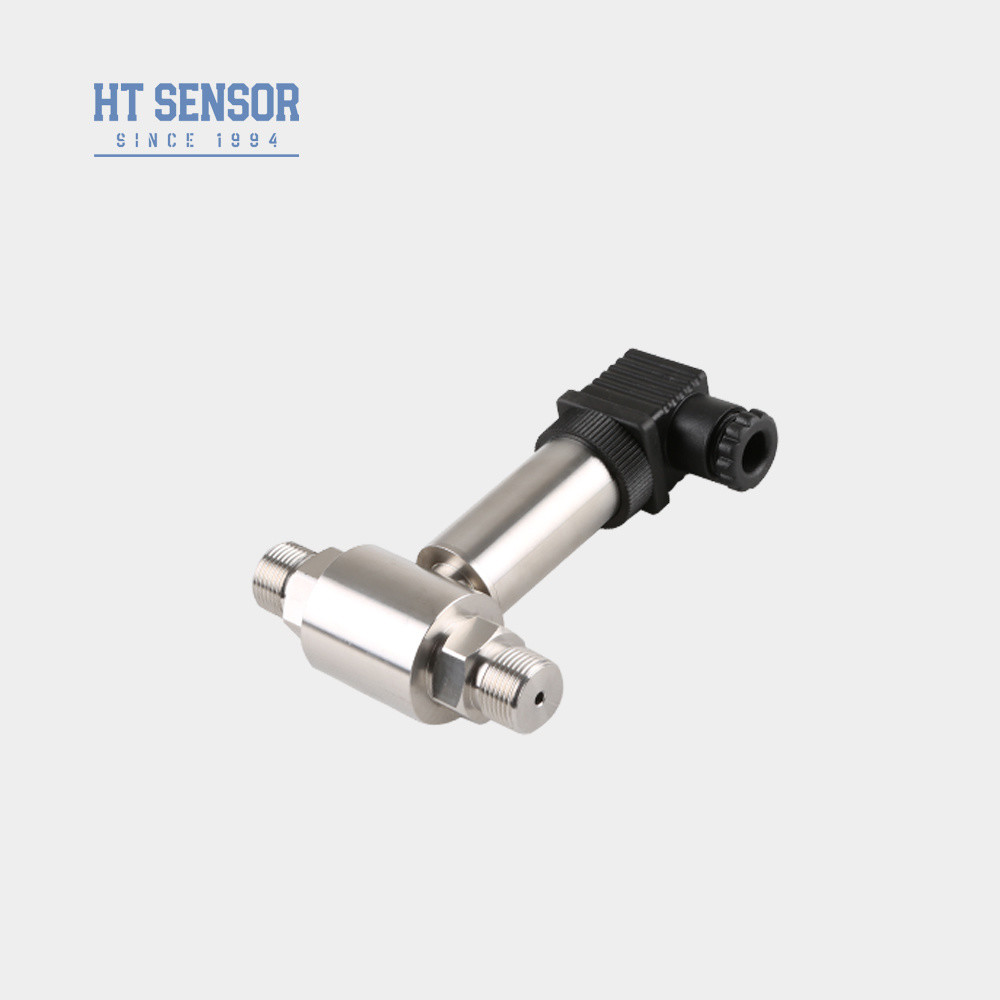

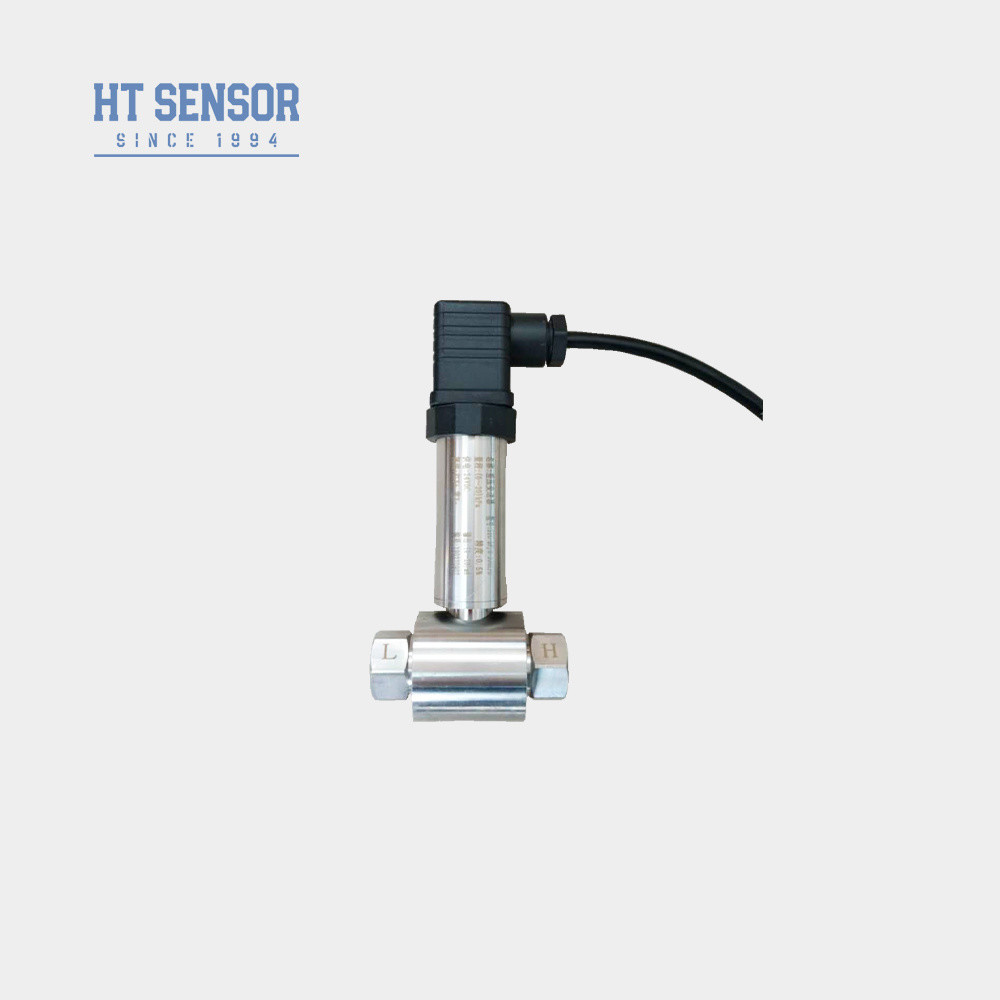

BP93420D-II Differenzdrucktransmitter mit DIN für Flüssigkeitsprüfung Differenzdrucksensor
Product Details
| Modell: | BP93420D-II | Reichweite: | 0-10kpa bis 2Mpa |
|---|---|---|---|
| Macht: | Bei der Anlage ist der Anschluss an die Anschlussstraße zu überprüfen. | Ausgabe: | 4-20mA 0-10V und so weiter |
| Material: | mit einer Breite von nicht mehr als 20 mm | Faden: | Männlich und weiblich G1/4 M20*1,5 usw. |
| Druckart: | Differenzdrucktransmitter-Sensor | Schutzklasse: | IP65 |
| Arbeitstemperatur: | 0 bis 60°C | Verbindungsstück: | Große DIN oder OEM |
| Hervorheben |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Differenzdruck-Messumformer mit DIN für Flüssigkeitstest Differenzdrucksensor
BP93420DII Differenzial Pressureransmitter
Einführung des Differenzdruck-Messumformersensors:
Der BP93420DII ist ein Differenzdruck-Messumformer, der mit einem piezoresistiven Diffusionssiliziumsensor ausgestattet ist und über zwei Druckanschlüsse für den Anschluss an Rohrleitungen oder Impulsleitungen verfügt. Dieses Gerät ist für die Messung von Druckdifferenzen in gasförmigen und flüssigen Medien konzipiert und kann Überdruck, Vakuum und nahezu statische Bedingungen bewältigen.
Der Sensor verwendet eine Festkörper-Keramikmembran, die sich unter angelegtem Druck verformt, wobei die resultierende Dehnung eine proportionale Änderung des Widerstands erzeugt. Dieses Signal wird von einem integrierten elektronischen Wandler im Gehäuse verarbeitet, der ein standardisiertes 0–10 V- oder 4–20 mA-Signal ausgibt.
Die Installation wird durch Gewindeanschlüsse erleichtert, wodurch der Messumformer für verschiedene industrielle und sanitäre Anwendungen geeignet ist. Typische Anwendungsfälle sind die Überwachung von Druckdifferenzen in Heizungsanlagen (zwischen Vor- und Rücklaufleitungen) sowie die Steuerung von Filtern, Ventilatoren und Kompressoren.
Produktmerkmaledes Differenzdruck-Messumformersensors:
- Der Messumformer verfügt über eine Edelstahl-Konstruktion, die ihn kompakt und einfach zu installieren macht.
- Er unterliegt einer strengen Temperaturkompensation und Alterungsprüfung, wodurch stabile und zuverlässige Leistungen gewährleistet werden.
- Die elektrische Schnittstelle kann als Steck- oder Direktverdrahtungsoption ausgewählt werden.
Anwendungen des Differenzdruck-Messumformersensors::
- Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industrien wie Erdöl, Chemie, Energie und Hydrologie.
- Eingesetzt in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Druckmessung für Rohrleitungen und Ofenkammern
| Leistungsparameter des Differenzdruck-Messumformersensors: | |
|---|---|
| Messbereich | 0-10KPa……~2MPa |
| Druckart | Differenzdruck |
| Einseitige Überlast | ≤3-fache des Nennbereichs |
| Statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25℃ | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | ±0,03 % (typ.) ±0,05 % FS (max.) |
| Hysterese | ±0,03 % (typ.) ±0,05 % FS (max.) |
| Langzeitstabilität | ±0,5 % F.S/Jahr (≤200 KPa) ±0,2 % F.S/Jahr (＞200 KPa) |
| Nullpunkttemperaturdrift | ±0,01 % FS/℃ (＞100 KPa), ±0,02 % FS/℃ (≤100 Kpa) |
| Spanntemperaturdrift | ±0,01 % FS/℃ (＞100 KPa), ±0,02 % FS/℃ (≤100 Kpa) |
| Kompensationstemperatur | 0-50℃ (0-10 KPa, 0-20 KPa), 0-70℃, -10-70℃ |
| Betriebstemperatur | -30℃~80℃ |
| Lagertemperatur | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzklasse | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 Draht |
| 0～10/20mA |
3 Draht |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestellhinweise |
1. Bitte stellen Sie bei der Produktauswahl sicher, dass das gemessene Medium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, einen Drei-Wege-Verteiler zwischen dem Messpunkt und dem Messumformer zu installieren, um eine langsame und gleichmäßige Druckbeaufschlagung der positiven und negativen Druckkammern des Messumformers zu gewährleisten.
3. Bei der Installation ist es ratsam, die Druckanschlüsse an beiden Enden horizontal zu positionieren, um die Auswirkungen des Installationsortes auf das Produkt zu minimieren.
4. Bei besonderen Anforderungen wie starken Vibrationen, sofortiger Stoßkraft, starken elektromagnetischen Störungen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese Anforderungen in der Bestellung an
| Bestellübersicht | ||||||||
| BP93420XX | Druckmessumformer | |||||||
| Code | Konstruktionsübersicht | |||||||
| DII | Differenzdruck-Messumformer | |||||||
| Messbereich | 0-10KPa……~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 Außengewinde | |||||||
| J2 | G1/2 Außengewinde | |||||||
| J3 | G1/4 Außengewinde | |||||||
| J4 | 1/2 NPT Außengewinde | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgeschirmter Kabelausgang | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Differenzdruck | |||||||
