1/2BSP Flush-Diaphragma-Drucktransmitter 4-20mA Industriedruckwandler
Product Details
| Modell Nr.: | BPHT24-IX | Individualisiert: | Individualisiert |
|---|---|---|---|
| Wohnmaterial: | 304 S.S. | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Spezifikation: | Silikon-Druck-Sensor | Messdruckbereich: | 0~35 Kpa...~20 MPa |
| Genauigkeitsgrad: | 00,5% | ||
| Hervorheben |
1/2BSP Flush-Diaphragma-Druckübertrager,Durchspülungsdiaphragma-Drucktransmitter 4-20mA,4-20mA Druckwandler für die Industrie |
||
Product Description

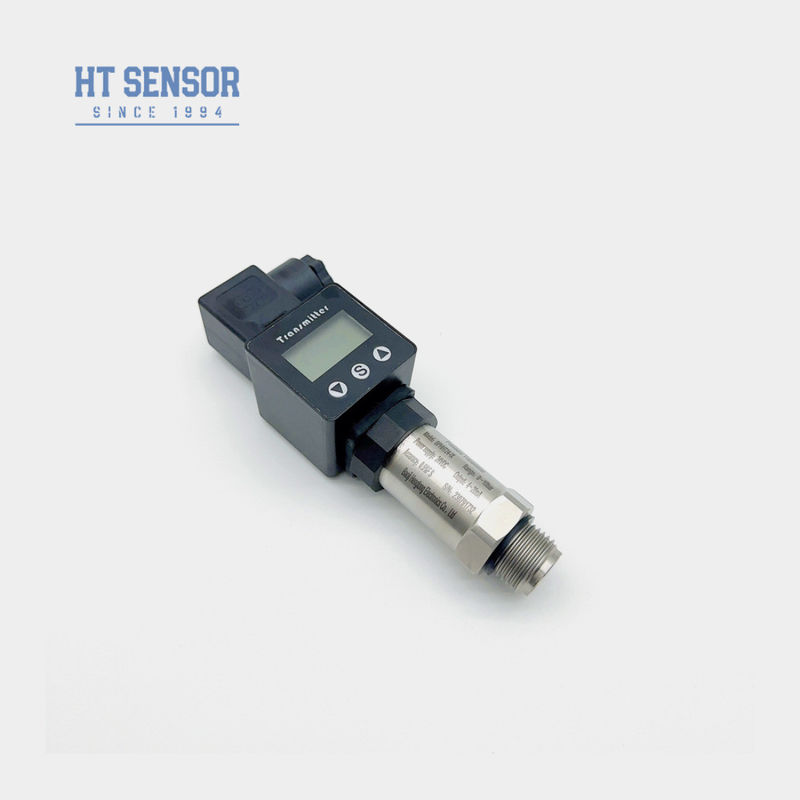

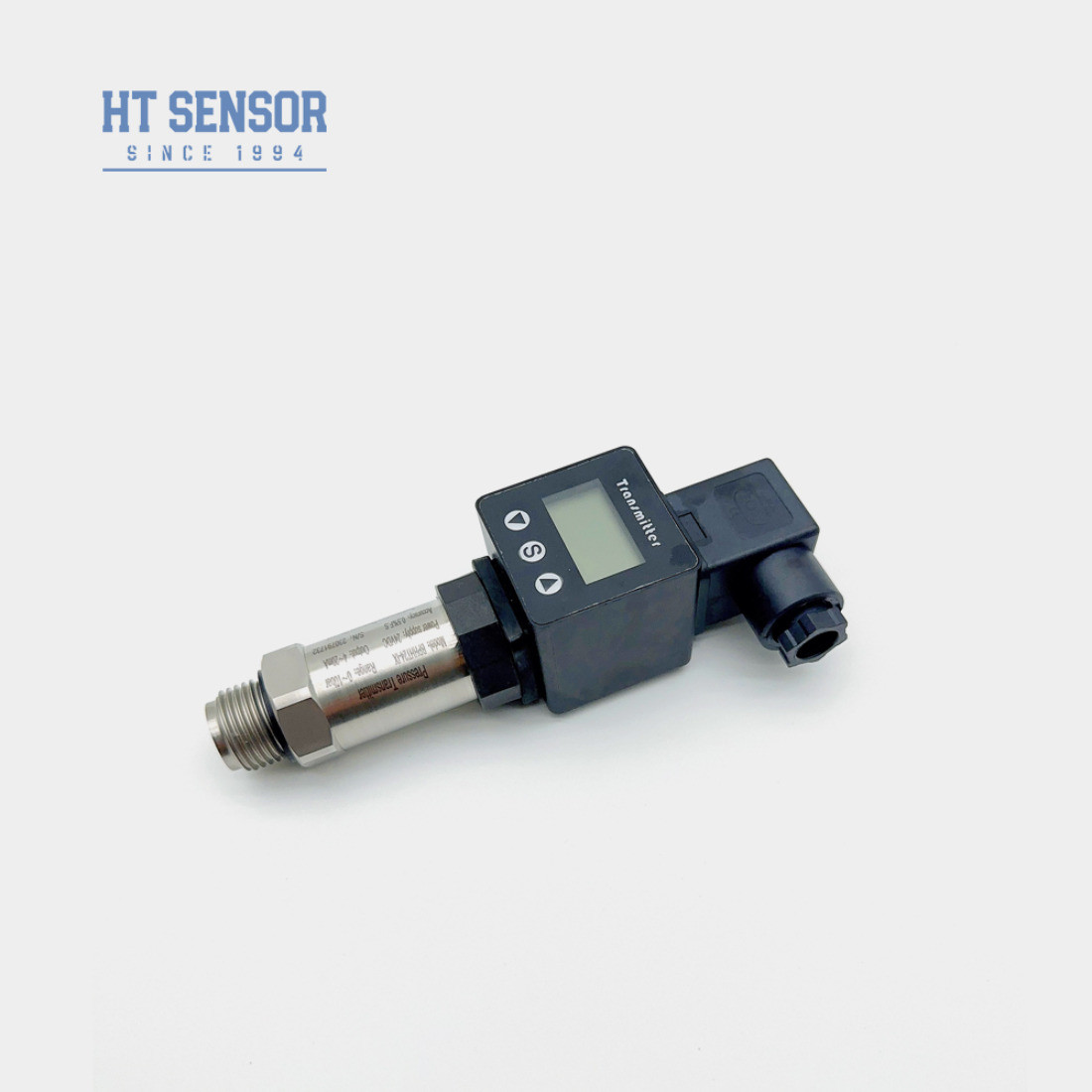

1/2BSP 4-20mA Flush-Diaphragma-Drucksensor mit IX-Display
BPHT24 PRückkehrTAuslöser
Einführung vonFlush-Diaphragma-Druckmessgerät:
BPHT24Durch den Drucksensor wird der mittlere Druck direkt auf das Membran des Sensors ausgewirkt, so dass das Membran eine Mikroverschiebung erzeugt, die proportional zum mittleren Druck ist.so dass sich der Widerstand des Sensors ändertDer Flachfilmdrucksensor Elastomer verwendet importiertes Material, Diaphragma-Isolierverfahren, Prüfkopf ohne Druckloch,Es besteht keine Verstopfung des viskosen Mediums im Messverfahren., integrierte Strukturkonstruktion, geeignet für die Messung und Steuerung von Druck in chemischen Beschichtungen, Farben, Schlamm, Asphalt, Rohöl und anderen viskosen Medien.
Produktmerkmale:
- Verschiedene Druckschnittstellenoptionen
- mit einer Breite von nicht mehr als 50 mm,
- Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
- Leicht zu reinigen.
- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- Ideal für den Umweltschutz und die chemische Industrie
- Verwendung in der Schifffahrt und Luftfahrt
- Gut geeignet für die medizinische, biopharmazeutische und LebensmittelhygieneIndustrie.
Leistungsparameter:
| Messbereich | 0~35 Kpa...~20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen, um zu gewährleisten, dass die Anforderungen des Anhangs II der Richtlinie 2008/57/EG erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0/1 ¥10V | ||
| 0.5·4.5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.630V / Batterie | 4 Draht |
Auswahlbeispiele:
Bestelltipps:
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5. Das geeignete Material entsprechend den Eigenschaften des Messmediums auszuwählen, um die korrosive Wirkung des Mediums auf den Druckspender zu verhindern.Der Drucktransmitter sollte aus einem korrosionsbeständigen Material hergestellt werden..
6Um die Genauigkeit der Messung zu gewährleisten, wird empfohlen, den Druckmessgerät regelmäßig zu kalibrieren.Die Kalibrierdauer kann je nach Einsatzumfeld und Anforderungen festgelegt werden..
7. Wählen Sie die geeignete Schutzniveau nach den tatsächlichen Anforderungen.Wählen Sie einen Drucktransmitter mit einem höheren Schutzniveau.
8. Regelmäßig die Oberfläche des Geräts reinigen, um sicherzustellen, dass das Kabel ordnungsgemäß angeschlossen ist.Sie sollten rechtzeitig repariert oder ausgetauscht werden.
9Der Flachfilmdrucktransmitter weist die Vorteile einer langen Lebensdauer, eines geringen Stromverbrauchs, einer einfachen Installation und Wartung auf.Aber die oben genannten Punkte müssen noch während des Gebrauchs beachtet werden, um seinen normalen Betrieb und eine genaue Messung des Drucks zu gewährleisten.
| Aufordnung Leitfaden | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IX. | Anzeige Drucktransmitter | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Messbereich | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
