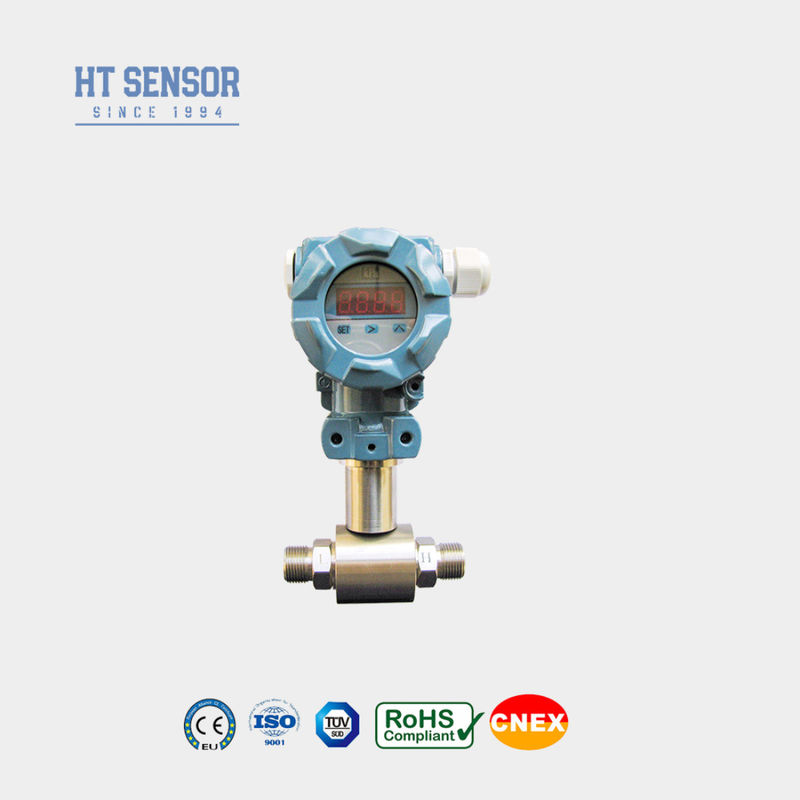

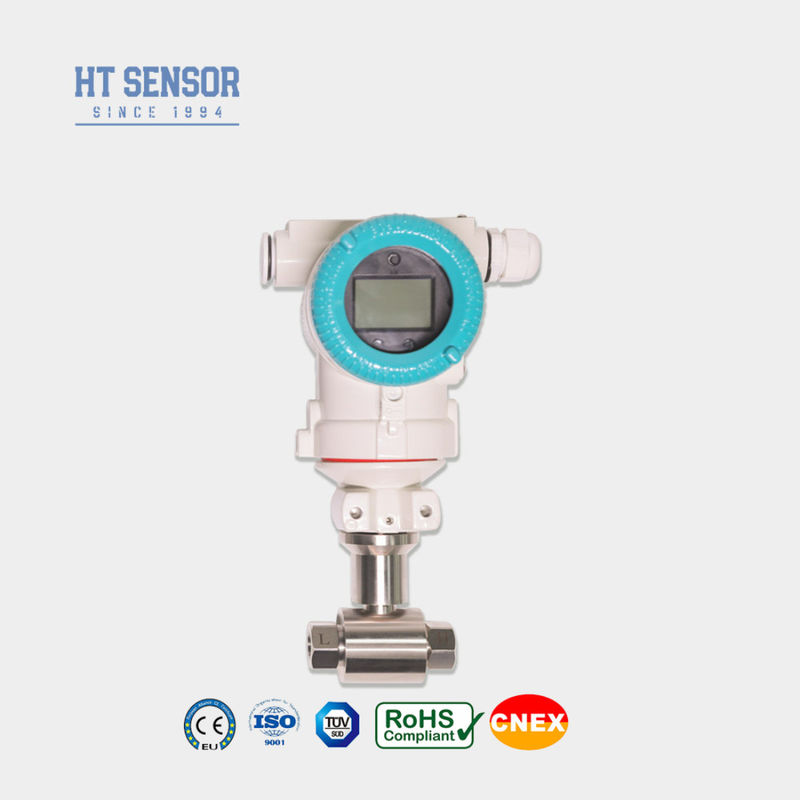

24VDC-Differenzdruck-Typ-Level-Sender Hart-LCD-Dp-Typ-Sender
Product Details
| Modell Nr.: | BP93420D-III | angepasst: | angepasst |
|---|---|---|---|
| Max Range: | 2Mpa | Ausgabe: | 4 bis 20 Ma |
| Min Range: | 10kPa | Druckart: | Differenzdruck |
| Transportpaket: | Standard-Exportverpackung mit Karton | Spezifikation: | 10kpa bis 2Mpa |
| HS-Code: | 9026201090 | Typ: | Differenzdrucktransmitter |
| Messmedium: | Gas oder Flüssigkeit | Genauigkeitsgrad: | 00,25%, 0,5%,00,3% |
| Hervorheben |
24VDC-Differenzdruck-Typ-Level-Sender,Differenzdruck-Typ-Level-Sender Hart,Hart-LCD-Dp-Typ-Sender |
||
Product Description
Der Differenzdrucksender BP93420DIII verwendet einen piezoresistiven Siliziumsensor.Differenzdruck-Sender messen den Unterschied zwischen zwei Drücken und vergleichen ihn mit dem Druck auf der oberen Seite.Die Anschlüsse des Geräts sind auf der oberen und unteren Seite gekennzeichnet.Der Sender ist ideal für die Messung des Differenzdrucks in verschiedenen Gas- und Flüssigkeitsanwendungen geeignet, insbesondere in Industriezweigen wie Erdöl, Chemie und Rohrleitungen.
1.Erdstahlkonstruktion, die kompakter und einfach zu installieren ist
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening.
Die Druckmessungen werden von den Membranen erfasst, die den Druck als Oberflächendeformation erfassen und diesen Wert in ein elektronisches Signal umwandeln.Dieses Signal wird an das Differenzdruckmodul übertragen, die die beiden Werte vergleicht und den Druckunterschied als Wert in Pfund pro Quadratzoll (psi), Bar oder Kilopascal (kPa) ausdrückt.Diese Membranen sind ganz geschweißt, um die Integrität des Behälters in Vakuumbedingungen Anwendungen zu erhalten- Ich weiß nicht.
| Messbereich | 0-10KPa...~2MPa |
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung | ± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 100°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304 Edelstahl, Aluminiumguss |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~1,4 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 15 ∼ 30 VdC | Zwei/Drei/Vier Drähte |
| 4 ¢ 20 mA mit Hart | Zwei Drähte | |
| RS485-Kommunikationsprotokoll | Vier Drähte |
Bestelltipps:
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C, so ist eine EPDM-O-Ringdichtung zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder radiofrequente Störungen, informieren Sie bitte unsere Firma und geben Sie sie in der Bestellung an.
Bestellführer:
| BP93420 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| DIII | Differenzdrucktransmitter | |||||||
| Messbereich | 0-10KPa...~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4·20mADC | S2 | 420mADC mit Hart | |||||
| S3 | RS485 | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20×1,5 Männlich | |||||||
| J2 | G1/2 Männlich | |||||||
| J3 | G1/4 Männlich | |||||||
| J4 | 1/2 NPT Männlich | |||||||
| J5 | Andere | |||||||
| Code | Druckart | |||||||
| D | Unterschiedlicher Druck | |||||||
