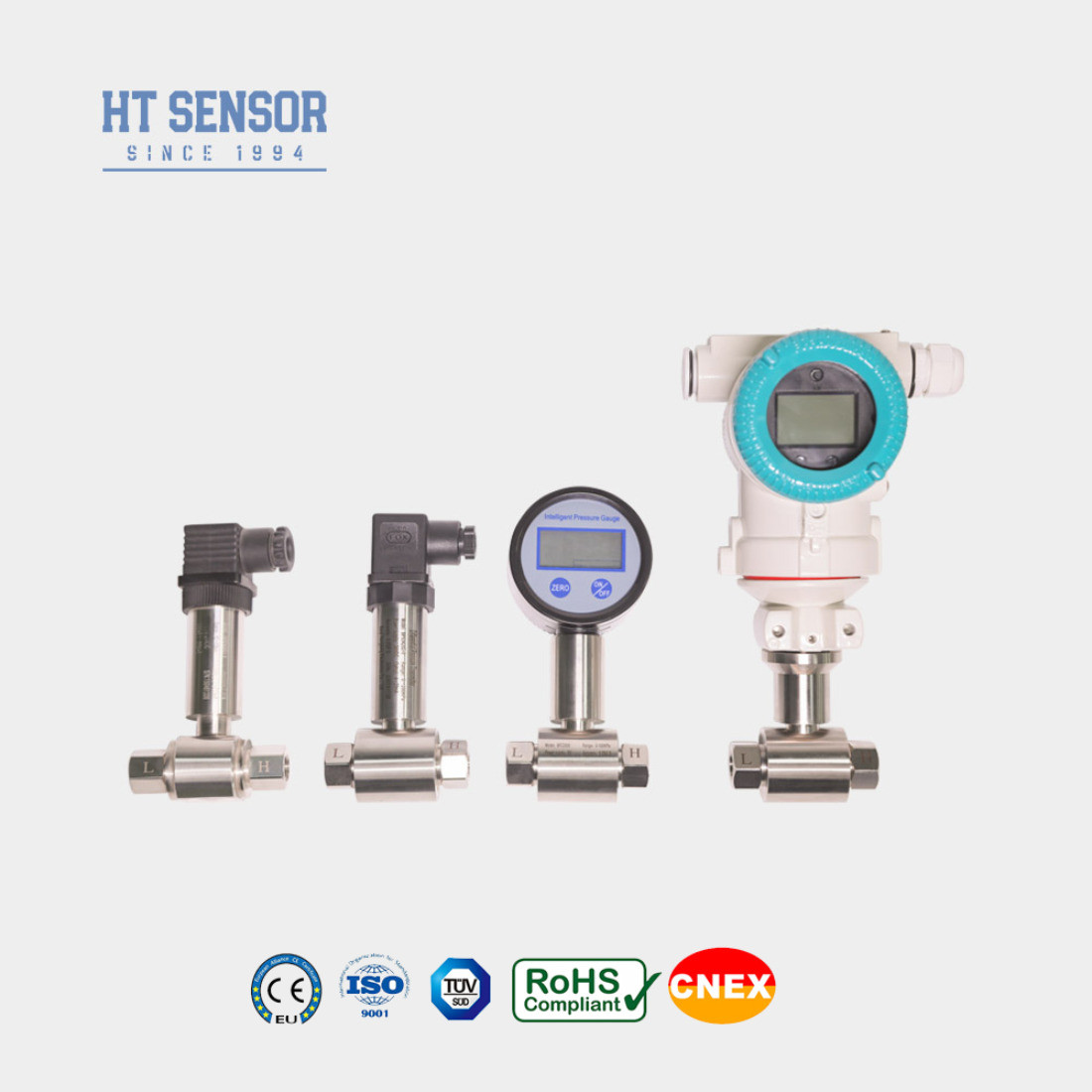

Aluminiumgehäuse und LCD-Differenzdrucksensor für Gas und Flüssigkeit

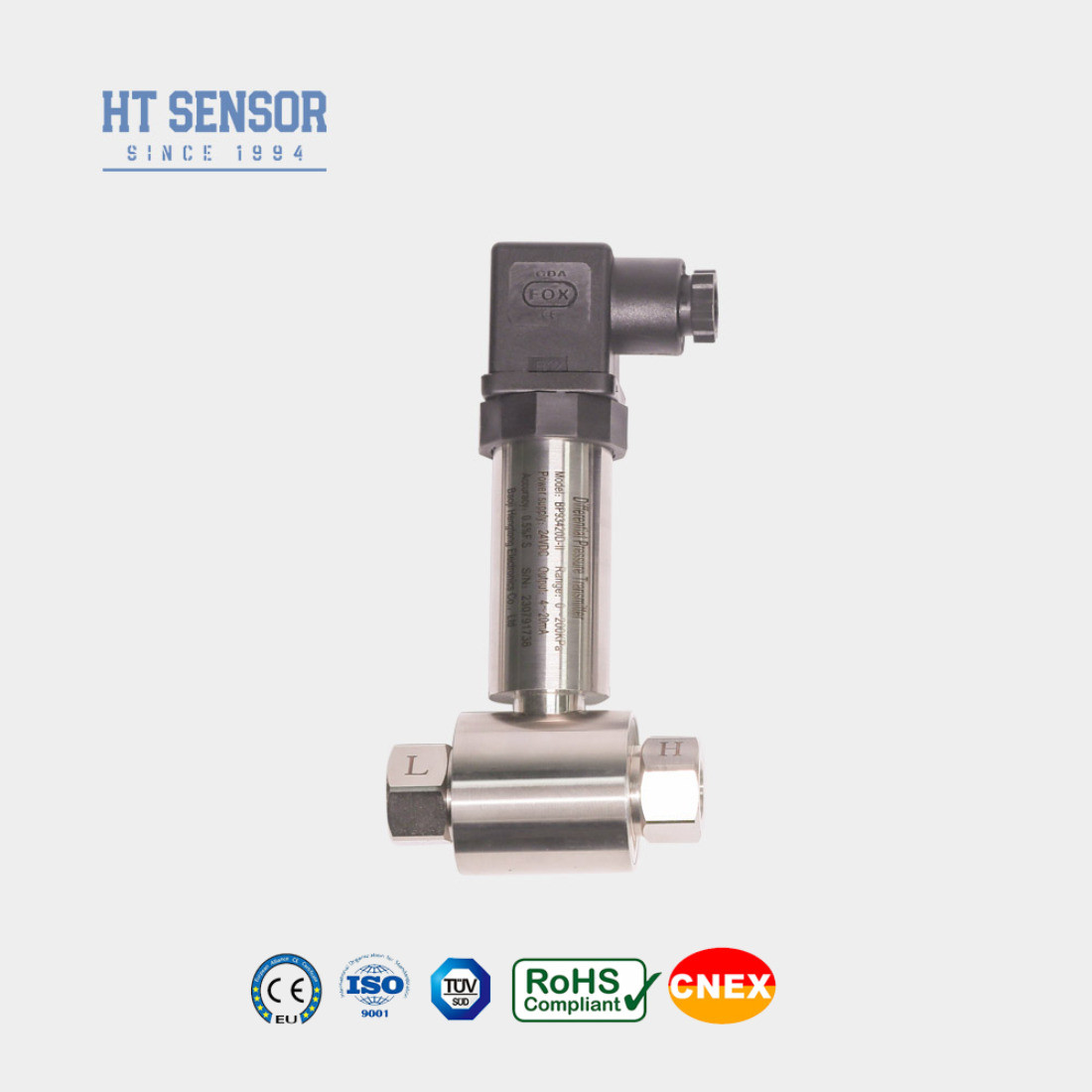

BP93420DIII Differenzdrucksender
Einführung des Differenzdrucktransmitters:
Der BP93420DIII Differenzdrucksender verwendet einen piezoresistiven Siliziumsensor, da der Differenzdruck des Messmediums die Wellstoffdiaphragmen an beiden Enden des Sensors beeinflusst.Die Wheatstone-Brücke auf dem Sensorchip erzeugt ein Ausgangssignal, das eine ausgezeichnete Linearität mit dem Differenzdruck zeigtDer Sender ist ideal für die Messung des Differenzdrucks in verschiedenen Gas- und Flüssigkeitsanwendungen geeignet.Vor allem in Industriezweigen wie Erdöl, Chemikalien für Rohrleitungen.
Differentialdrucktransmitter können in einer Reihe von Industriezweigen für die Reaktions- und Prozessüberwachung eingesetzt werden, wobei sie eine hohe Beständigkeit gegen korrosive Medien und Luftfeuchtigkeit aufweisen.Die Membranen sind typischerweise aus Edelstahl gefertigt und sind von Natur aus gegen Oxidation und Gasadsorption in Rauchrohrleitungen widerstandsfähig.Inkonel-Diaphragmen können für eine verbesserte Widerstandsfähigkeit gegen Salzwasser in der Seewasserstoffforschung verwendet werden.
Produktmerkmale:
1.Erdstahlkonstruktion, die kompakter und einfach zu installieren ist
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening.
3. Sicherstellung stabiler und zuverlässiger Leistungen
Anwendungen:
1- geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in
Dies ist auch der Fall, wenn die Kommission in der Lage ist, eine Reihe von Maßnahmen zu ergreifen.
2.Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie,
Metallurgie, Stromerzeugung und Hydrologie
3.Druckmessungen für Rohrleitungen und Ofenkammern
Leistungsparameter:
| Messbereich |
0-10KPa...~2MPa |
| Druckart |
Unterschiedlicher Druck |
| Einseitige Überlastung |
≤ 3 Mal des Nennbereichs |
| statischer Druck |
Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur |
-30°C bis 80°C |
| Speichertemperatur |
-40°C bis 100°C |
| Vibrationen |
10g,55Hz 2kHz |
| Wohnmaterial |
304 Edelstahl, Aluminiumguss |
| Material der Zwerchfläche |
316L Edelstahl |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Eigentlich sicher und explosionssicher |
| Schutzbewertung |
IP65 |
| Gewicht |
~1,4 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4·20mA |
15 ∼ 30 VdC |
Zwei/Drei/Vier Drähte |
| 4 ¢ 20 mA mit Hart |
Zwei Drähte |
| RS485-Kommunikationsprotokoll |
Vier Drähte |
Bestelltipps
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C, so ist eine EPDM-O-Ringdichtung zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder radiofrequente Störungen, informieren Sie bitte unsere Firma und geben Sie sie in der Bestellung an.
Bestellleitfaden
| BP93420 |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| DIII |
Differenzdrucktransmitter |
| |
Messbereich |
0-10KPa...~2MPa |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4·20mADC |
S2 |
420mADC mit Hart |
| S3 |
RS485 |
| |
Code |
Druckverbindung |
| J1 |
M20×1,5 Männlich |
| J2 |
G1/2 Männlich |
| J3 |
G1/4 Männlich |
| J4 |
1/2 NPT Männlich |
| J5 |
Andere |
| |
|
Code |
Druckart |
| D |
Unterschiedlicher Druck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
