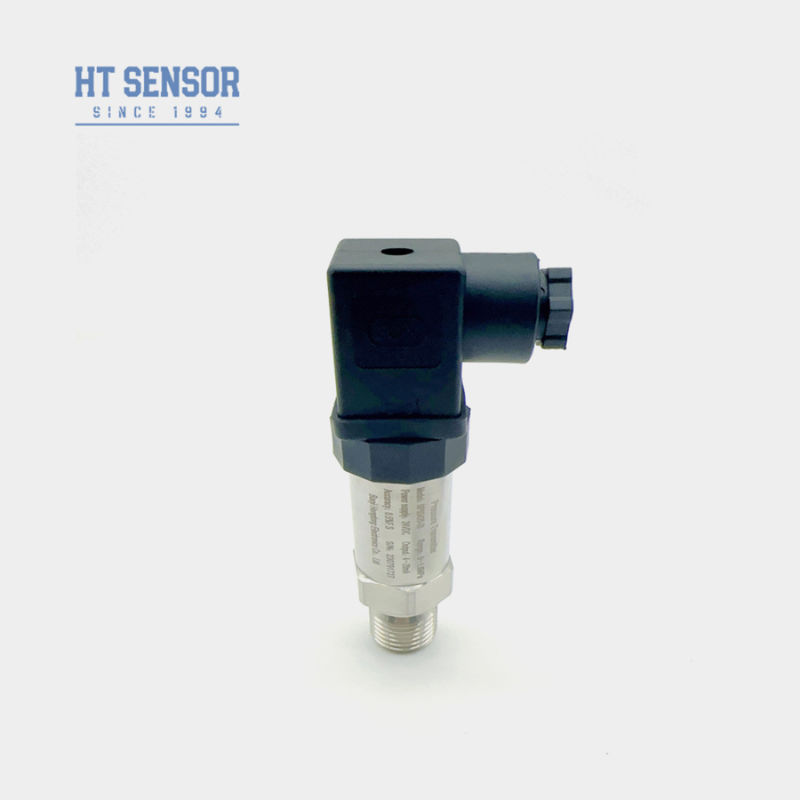

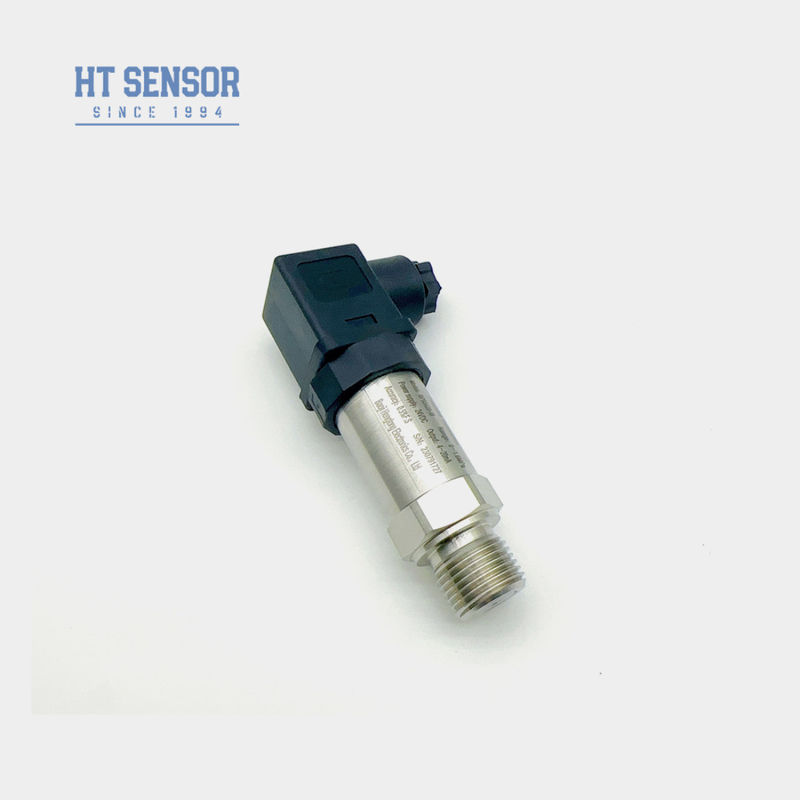

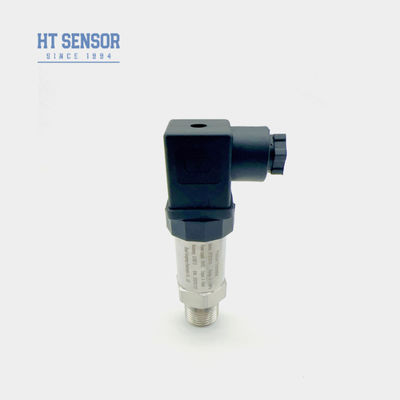

5VDC-Drucktransmitter-Sensor 4-20mA Diffusioniertes Silizium-Drucksensor
Produktdetails
| Modell Nr.: | BP93420-IB | Macht: | 5VDC /12-36VDC |
|---|---|---|---|
| Faden: | G1/2, M20*1.5, 1/2NPT | Langzeitstabilität: | +-0,2% F.S./Jahr (Typ.) |
| Wohnmaterial: | 316L. oder 304SS | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Messmedium: | Flüssige Luft. Wasseröl | Genauigkeitsgrad: | 00,5%, 0,25% |
| Druckbereich: | 0kpa~5kpa...100MPa | ||
| Hervorheben |
BP93420-IB Drucktransmittersensor,Drucktransmittersensor 4-20mA RoHs,4-20ma diffuser Siliziumdrucksensor |
||
Produktbeschreibung
BP93420-IB 4-20mA Diffus Silikon-Drucktransmittersensor
BP93420IB Druckübertrager-Sensor
Einführung des Druckmesssensors:
BP93420IB Drucktransmitter Sensor ist die Verwendung von piezoresistiven Effekt Prinzip, die Verwendung der integrierten Technologie durch Doping-Diffusion,mit einer Breite von mehr als 20 mm,, aus Spannungsbeständigkeit, bilden die Brücke unter Verwendung der elastischen mechanischen Eigenschaften von Siliziummaterialien, anisotrope Mikrobearbeitung auf allen Siliziummaterialien,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.
Leistungsparameter des Drucktransmittersensors:
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
Produktmerkmalemit einer Breite von mehr als 20 mm,:
- 1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
- 2Kompaktes und leichtes Design
- 3.Hohe Präzision, alles aus Edelstahl.
- 4.Kann LED- oder LCD-Uhrkopf, Vor-Ort-Display hinzufügen
Anwendungenmit einer Breite von mehr als 20 mm,:
- 1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- 2. in der Schifffahrt und Luftfahrt eingesetzt
- 3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
- 4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Bestellleitfaden für den Drucktransmitter | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - Oh, nein.1. . .0 ~ 0.01...100 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
