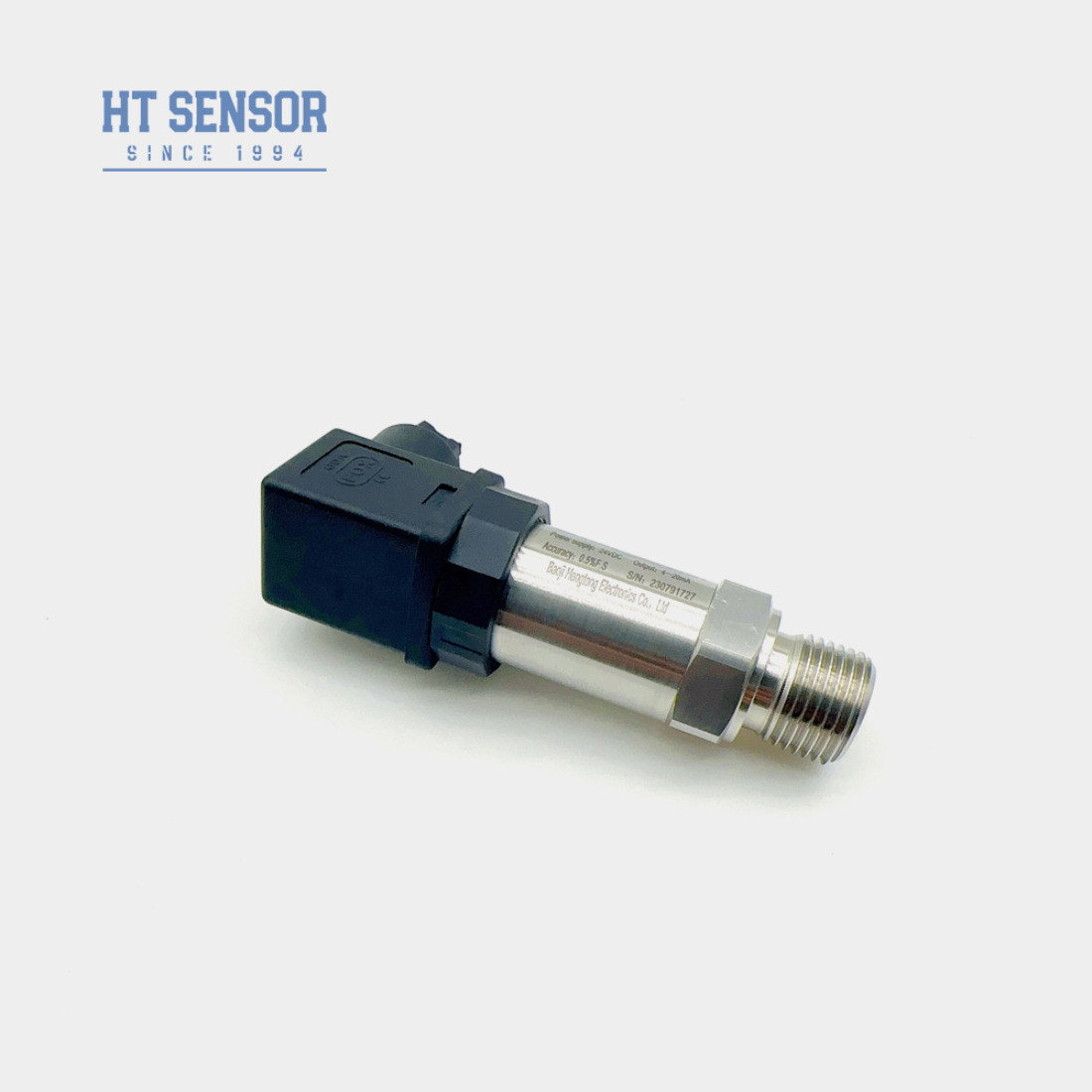

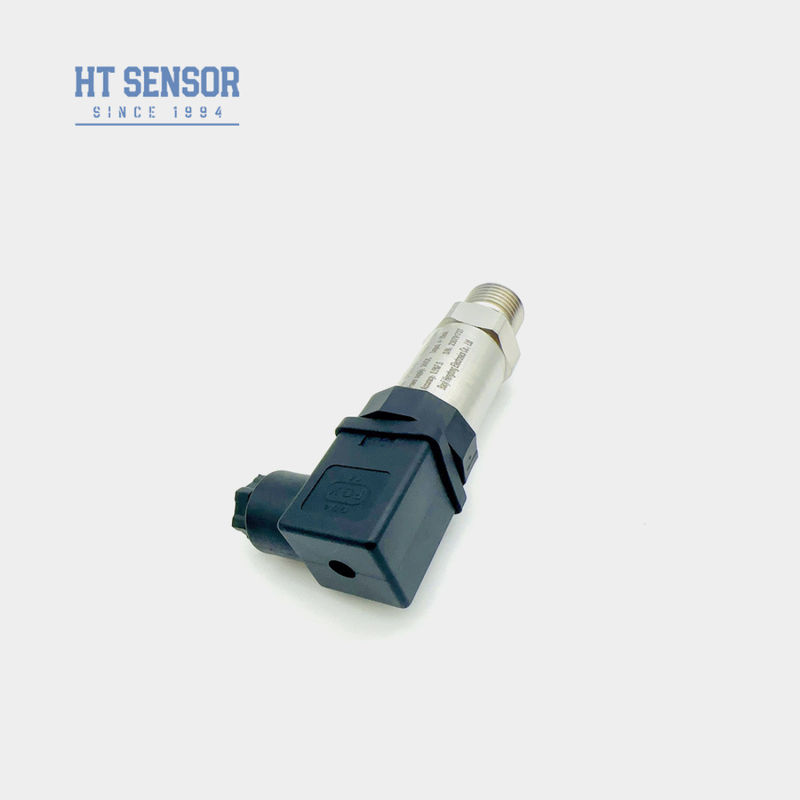

BP93420IB Druckübertrager-Sensor
Einführung des Druckmesssensors:
BP93420IB Drucktransmitter Sensor ist die Verwendung von piezoresistiven Effekt Prinzip, Die diffuse Silizium Drucksensor verwendet die piezoresistive Effekt Prinzip,übernimmt die integrierte Technologie durch Doping und Diffusion, entlang der charakteristischen Kristallrichtung auf dem monokristallinen Siliziumblech, macht den Dehnungswiderstand und bildet die Wheisser-Brücke.Die anisotrope Mikrobearbeitung aller Arten von Siliziummaterialien besteht aus einem diffusen Siliziumsensor, der eine kraftempfindliche und elektrodynamische Umwandlungsdetektion integriert.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1.Die piezoresistive Wirkung dieses Kraftwiderstands in Siliziumchips hat keine tote Zone im niedrigen Bereich nahe dem Nullpunkt, und der Bereich des Drucksensors kann nur wenige Kpa betragen.
2.Hohe Ausgangsempfindlichkeit
3.Hohe Präzision, alles aus Edelstahl.
4.Der Chip verwendet ein integriertes Verfahren und hat keine Übertragungsteile, ist klein und leicht
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
Leistungsparameter des Drucktransmittersensors:
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,15 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Bestellspitzen des Drucktransmittersensors |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung mit LCD- oder LED-Displaykopf des Transduzors sollte die Übertragungsleistung nicht weniger als 20 VDC betragen.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7. Im Falle starker Schwingungen, sofortiger Aufprallkräfte, starker elektromagnetischer oder Radiofrequenzstörungen und sonstiger besonderer Anforderungen informieren Sie bitte unsere Firma und geben Sie dies in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ1/IQ2 |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein.1. . .0 ~ 0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
