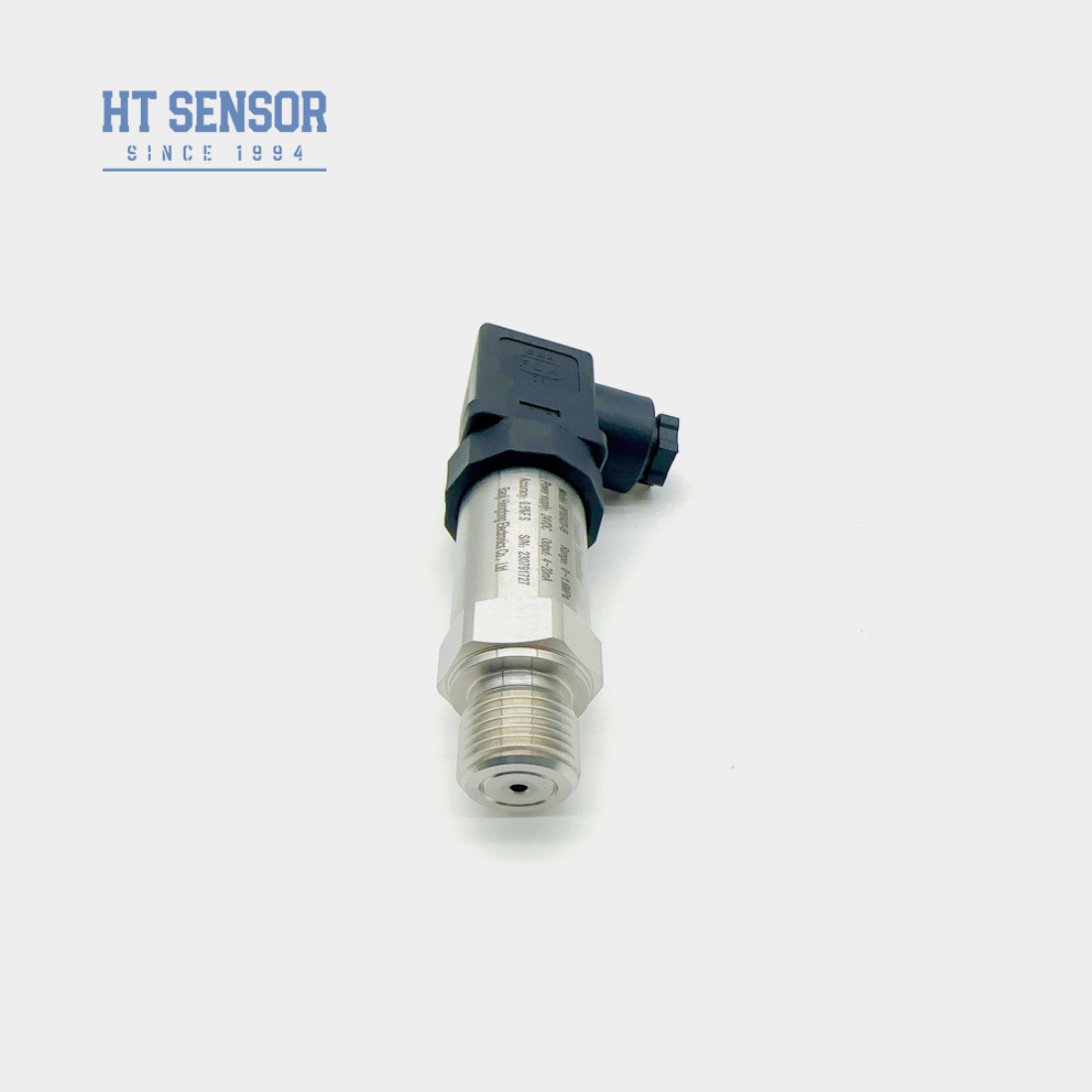

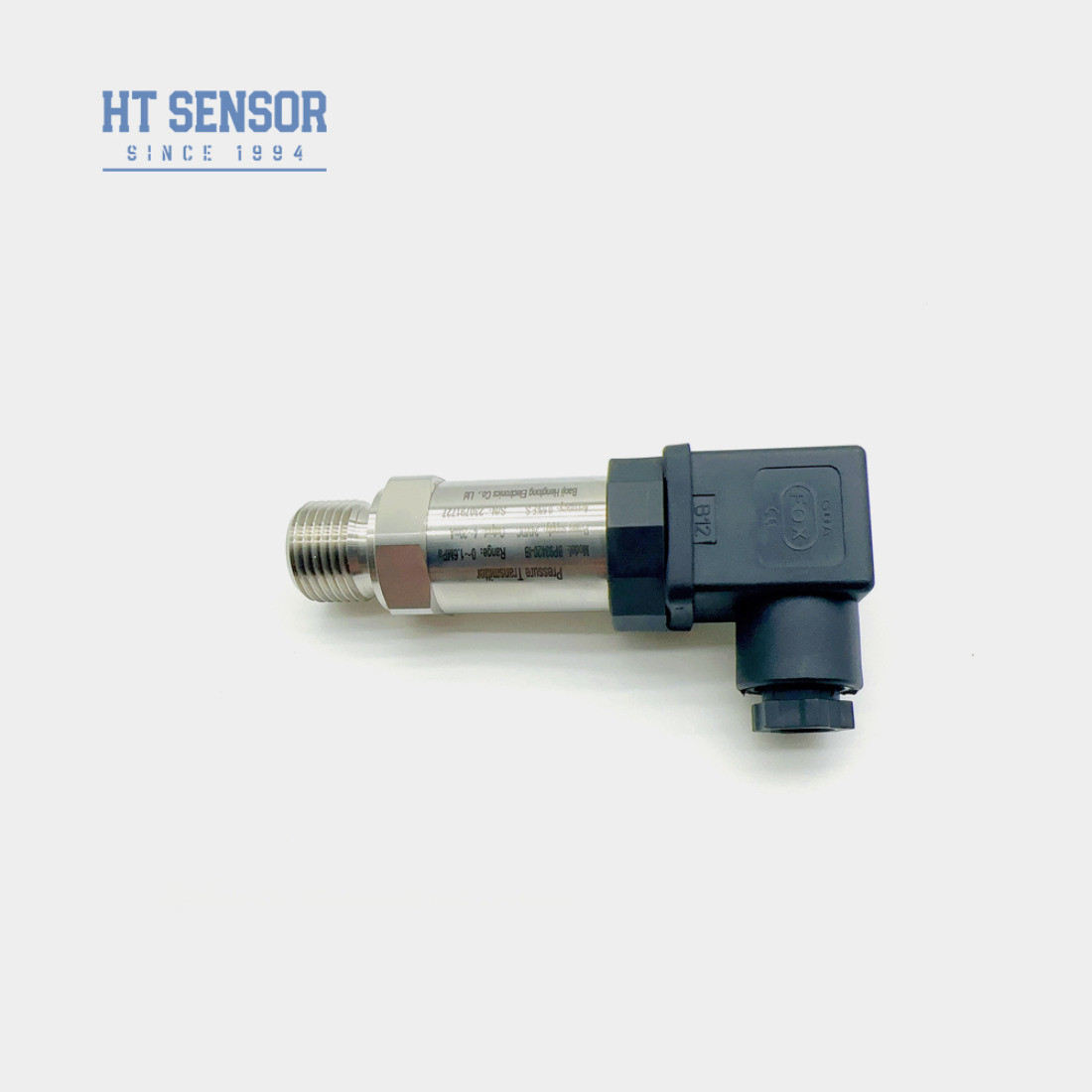

BP93420IB Druckübertrager-Sensor
Einführung des Druckmesssensors:
BP93420IB Drucktransmitter Sensor ist die Verwendung von piezoresistiven Effekt Prinzip, die Verwendung der integrierten Technologie durch Doping-Diffusion,mit einer Breite von mehr als 20 mm,, aus Spannungsbeständigkeit, bilden die Brücke unter Verwendung der elastischen mechanischen Eigenschaften von Siliziummaterialien, anisotrope Mikrobearbeitung auf allen Siliziummaterialien,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.
Diffuse Silizium-Drucksensoren werden hauptsächlich in Prozesssteuerungssystemen, Druckkalibrierungsinstrumenten, hydraulischen Systemen, biomedizinischen Instrumenten, hydraulischen Systemen und Ventilen eingesetzt.Messung der HöheIn der Industrie, in der Kühlgeräte und HVAC-Steuerung und in anderen Branchen kann man sagen, daß alle Branchen mit hohen Automatisierungsanforderungen diffuse Siliziumdrucksensoren verwenden können.
Leistungsparameter des Drucktransmittersensors:
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,15 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
Produktmerkmalemit einer Breite von mehr als 20 mm,:
- 1.Die piezoresistive Wirkung dieses Kraftwiderstands in Siliziumchips hat keine tote Zone im niedrigen Bereich nahe dem Nullpunkt, und der Bereich des Drucksensors kann nur wenige Kpa betragen.
- 2.Hohe Ausgangsempfindlichkeit
- 3.Hohe Präzision, alles aus Edelstahl.
- 4.Der Chip verwendet ein integriertes Verfahren und hat keine Übertragungsteile, ist klein und leicht
Anwendungenmit einer Breite von mehr als 20 mm,:
- 1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- 2. in der Schifffahrt und Luftfahrt eingesetzt
- 3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
- 4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Bestellspitzen des Drucktransmittersensors |
Bei der Auswahl von Über- oder Unterbereich wird die Amplitude innerhalb von ± 30% FS gesteuert.
■ Der Druckmodus ist je nach Bedarf einer angemessenen Auswahl in Messdruck, absoluten Druck und Dichtungsdruck unterteilt.
■ Bestätigen Sie die maximale Überlastung des Systems, die maximale Überlastung des Systems sollte kleiner sein als die Grenzwerte für den Überlastschutz des Sensors,Andernfalls beeinträchtigt dies die Lebensdauer des Produkts., und sogar das Produkt beschädigen.
■ Berühren Sie die Membran nicht mit einem harten Gegenstand, sonst bricht sie.■ Material und Herstellungsprozess des Abdruckkerns unterscheiden sich von dem des, und der negative Druckkern kann nicht durch den Messdruckkern ersetzt werden.
■ Bitte überprüfen Sie vor der Montage sorgfältig das Gebrauchsanleitung, um Schäden am Produkt durch unsachgemäße Montage zu vermeiden.
■ Eine unsachgemäße Verwendung kann zu Gefahren und Verletzungen führen.
■ Ziehen Sie den Kern aus der Hülle, ziehen Sie den Draht und das Rohrbein nicht.
| Bestellleitfaden für den Drucktransmitter |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ1/IQ2 |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein.1. . .0 ~ 0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
