Einführung eines intelligenten Drucktransmitters:

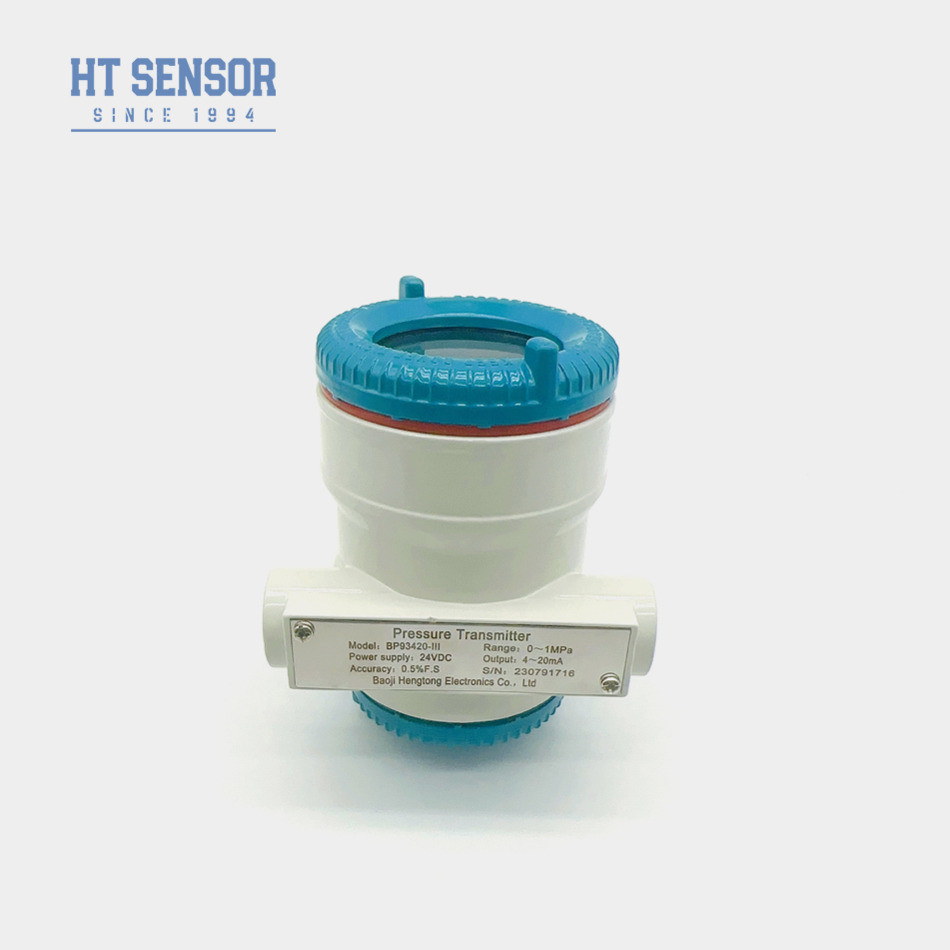

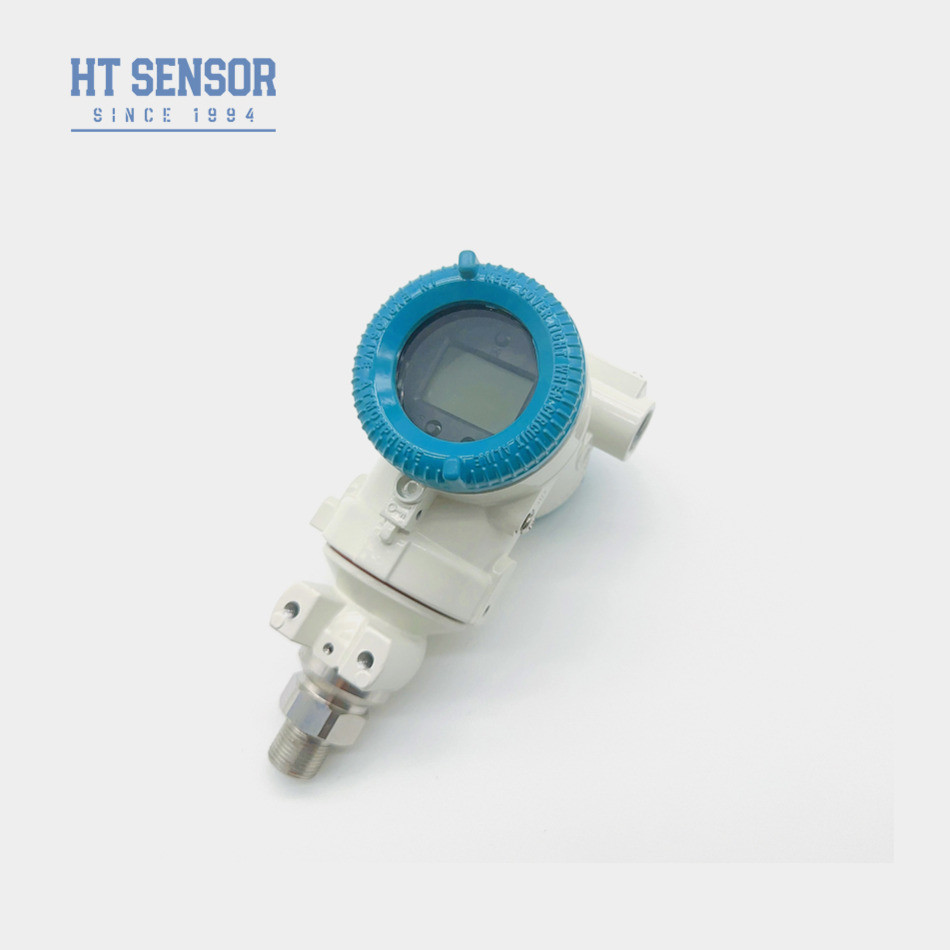

Der digitale intelligente Druckmessgerät BP93420-III ist ein Gerät, das den Druck von Flüssigkeiten, Gasen oder Dampf genau misst.Es ist ein vielseitiger Drucktransmitter, der einstellbare Null- und Vollstufeneinstellungen bietet, sowie eine Vielzahl von Ausgangssignaloptionen, um unterschiedliche Anwendungsbedürfnisse zu erfüllen. Der BP93420-III ist so konzipiert, dass er hohe Genauigkeit und Stabilität bietet,Gewährleistung zuverlässiger und gleichbleibender Druckwerte im Laufe der ZeitEs handelt sich um einen hochgradig anpassbaren Drucktransmitter, der so konfiguriert werden kann, dass er spezifische Anforderungen an Reichweite, Genauigkeit und Ausgangssignal erfüllt.
Produktmerkmalemit einem intelligenten Drucksender:
1. Weiter Messbereich
2. Verschiedene Ausgangssignalformen
3. Einstellbarer Nullpunkt und Vollskala
4. Hohe Präzision
Anwendungenmit einem intelligenten Drucksender:
1Erdöl, Chemie, Metallurgie, Energie und Hydrologie
2. Druckmessung und -kontrolle
3Allgemeine Industrie
| Leistungsparameter eines intelligenten Drucktransmitters |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
Aluminiumlegierung |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 1,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
