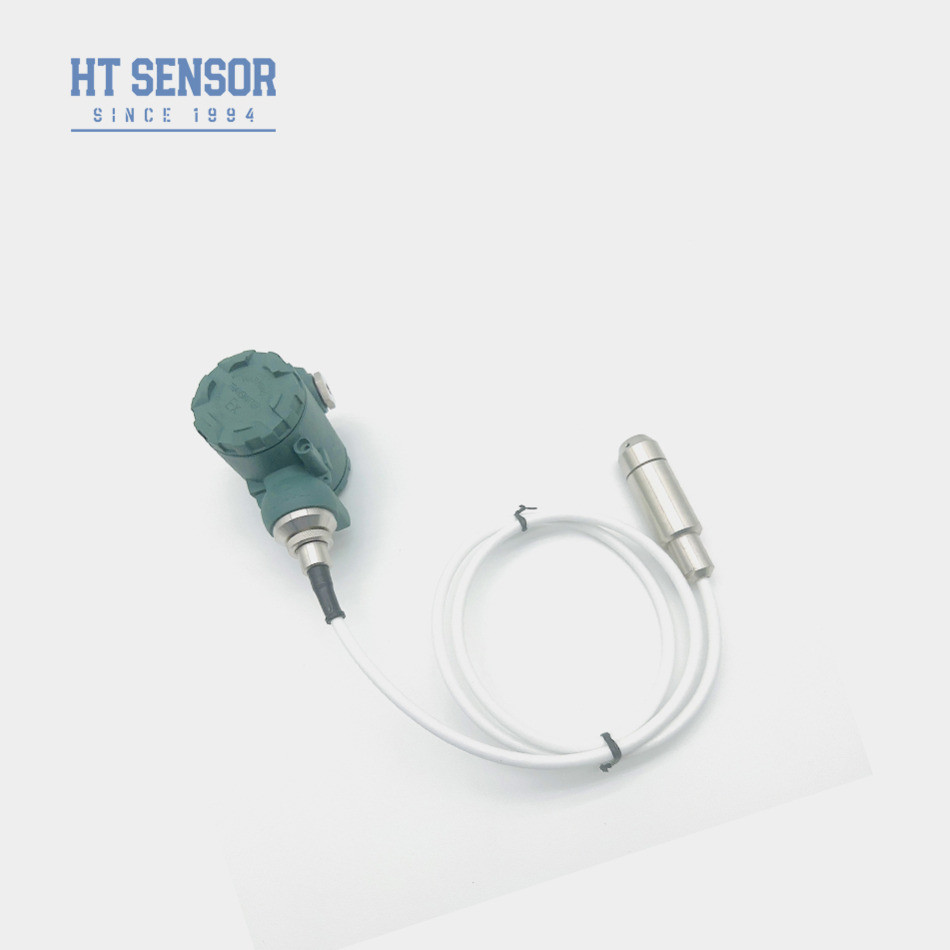

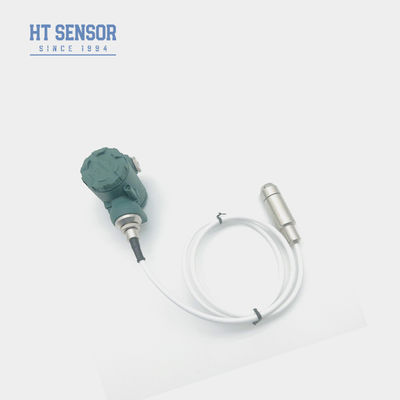

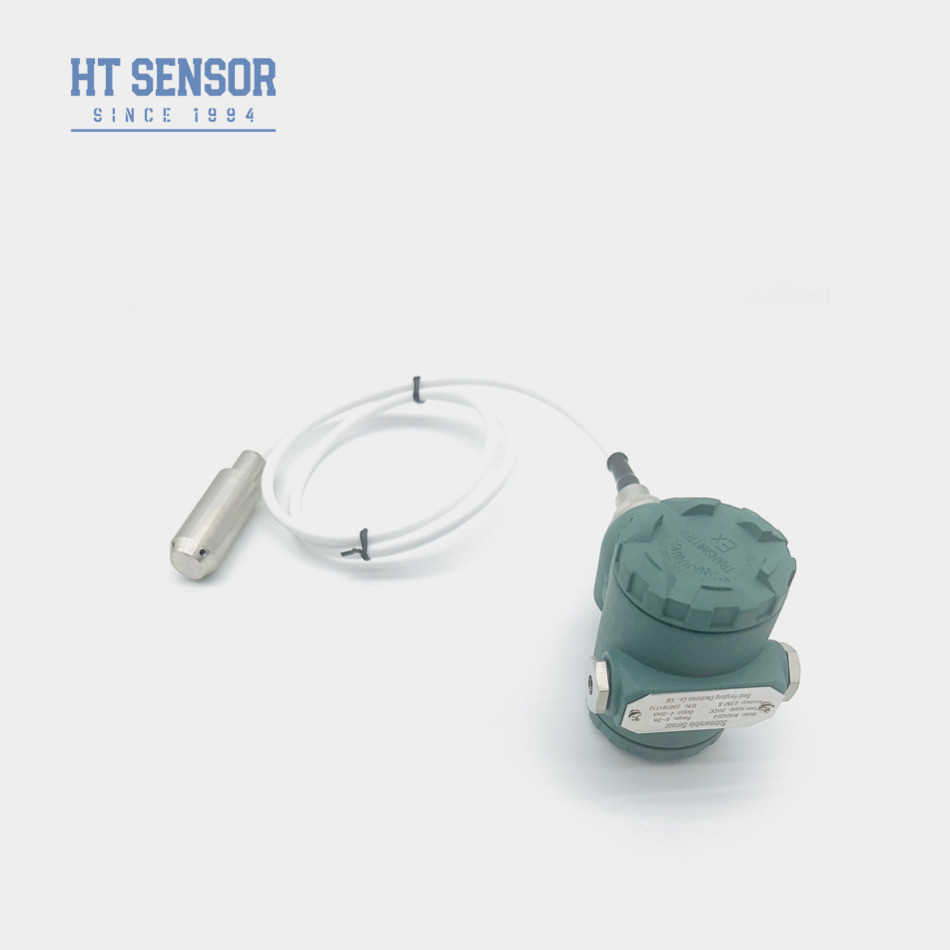

BH93420II Eintauchbarer Flüssigkeitspegelsender
Einführung des Flüssigkeitsniveaussender:
Der BP93420-II Unterwasserbrennstoffpegelsensor ist ein Gerät, das zur Messung des Brennstoffpegels in einem Speichertank verwendet wird, der häufig in Fahrzeugen, Booten oder Industrieanlagen vorkommt.Dieser Sensor ist speziell so konzipiert, dass er vollständig in den Brennstoff eingetaucht wird., so dass auch bei fast leerem Tank eine genaue Messung gewährleistet wird.Ein bemerkenswerter Vorteil der unterseeischen Brennstoffpegelsensoren BP93420-II ist ihre Fähigkeit, genaue und zuverlässige Messungen zu liefern.Diese Sensoren sind typischerweise resistent gegen Kraftstoffe und andere Chemikalien und können in einem breiten Temperatur- und Druckbereich wirksam funktionieren.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1. Alle Edelstahl-Hülle, geeignet für alle Arten von Testumgebung.
2Immersionssonde-Messung, einfache Installation.
3- Eine Vielzahl von Ausgangssignal-Auswahl.
4Explosionssichere Markierungen:
5. IP68.
6. PE- oder PU-Kabel.
Anwendungenvon einem Liquid Level Transmitter:
1. Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
2. Überwachung des Wasserstandes in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
3. Messung des Kraftstoffgehalts in Diesel- und Kraftstofftanks
| Leistungsparameter |
| Messbereich |
0~10m... 400m |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 2X Nennbereich |
| Genauigkeit @ 25oC |
Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einem Prüfstand ausgestattet sein, der für den Prüfstand geeignet ist. |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Span-Temperaturverschiebung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Kompensationstemperatur |
0 bis 50 °C (0-1 m, 0 bis 2 m); 0 bis 70 °C |
| Betriebstemperatur |
-20 bis 80 °C |
| Speichertemperatur |
-30 bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Schock |
100 g |
| Wohnmaterial |
Aluminium, Edelstahl 1Cr18Ni9Ti |
| Material der Zwerchfläche |
316L Edelstahl |
| Widerstand gegen Isolierung |
>= 100MΩ@100VDC |
| Explosionssicherheit |
ExiaIICT6 |
| Schutzbewertung |
IP68 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~1,6 kg (ohne Kabel) |
| Kabelmaterial |
Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA mit Hart |
15 bis 30 VDC |
2 Draht |
| Elektrische Verbindung |
 |
4 bis 20 mA
(HART) |
1 |
V+ |
Rot |
| 2 |
Ich... |
Gelb |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4 bis 20 mA
(HART) |
1 |
V+ |
Rot |
| 2 |
Ich... |
Gelb |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4 bis 20 mA
(HART) |
1 |
V+ |
Rot |
| 2 |
Ich... |
Gelb |
| 3 |
GND |
|
| 4 |
NC |
|
| Aufordnung Leitfaden |
| BHZ93420 |
Code |
Entwurf des Baus |
| |
III. Die |
Intelligenter Flüssigkeitspegelsender |
| |
Messbereich |
0~10m... 400m |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S2 |
4 ~ 20mADCmitHKunst |
| |
Code |
Elektrische Verbindung |
| B4 |
2088 mit Anzeige |
| B5 |
3051 |
| B6 |
3051A |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
| |
Code |
Kabelmaterial |
| C1 |
PE |
| C2 |
Kunststoff aus PU |
| C3 |
PTFE |
