0.5-4.5VDC Flüssigkeitsdrucksensor Ausgangssignal Piezoresistiver Siliziumdrucksensor

0.5-4.5VDC-Analog-Ausgangssignal piezoresistiver Industriedrucksensor

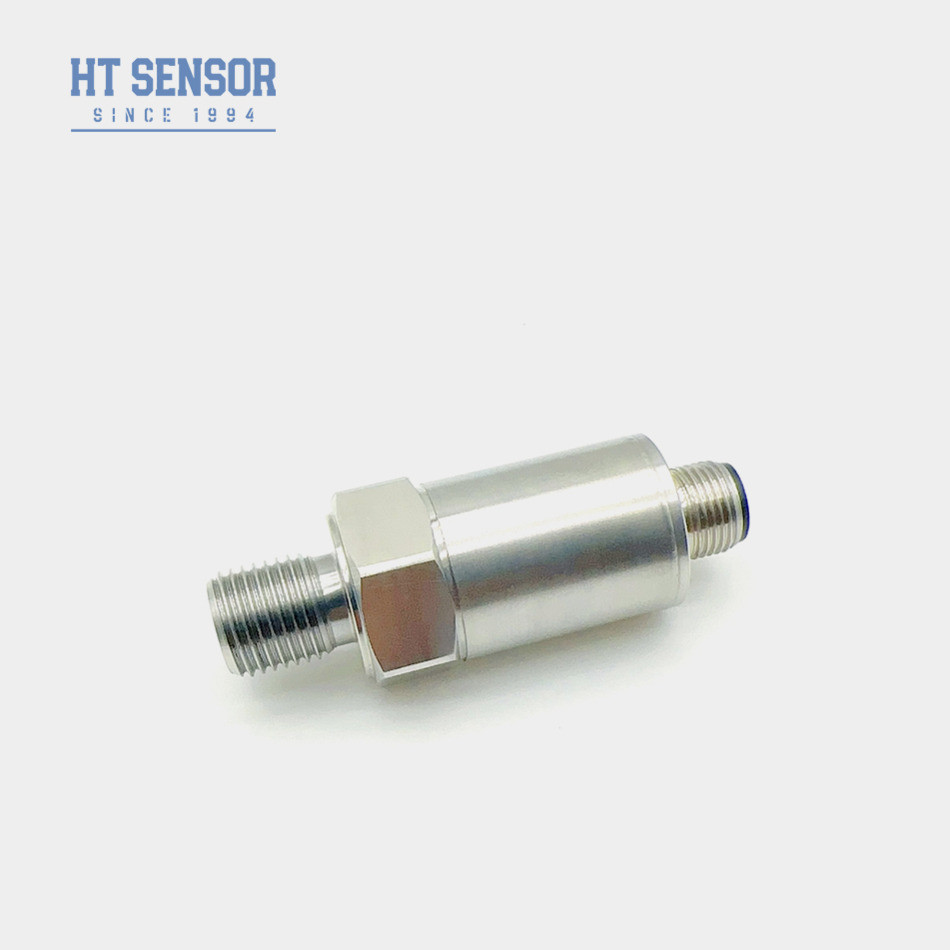

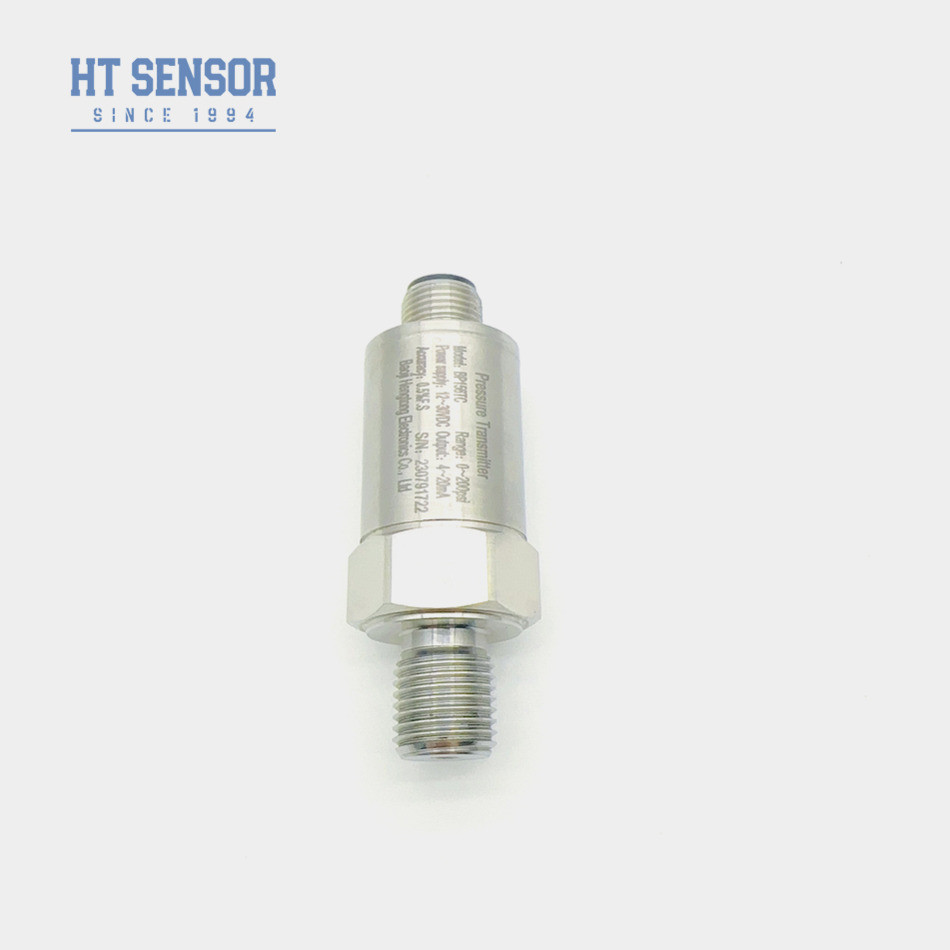

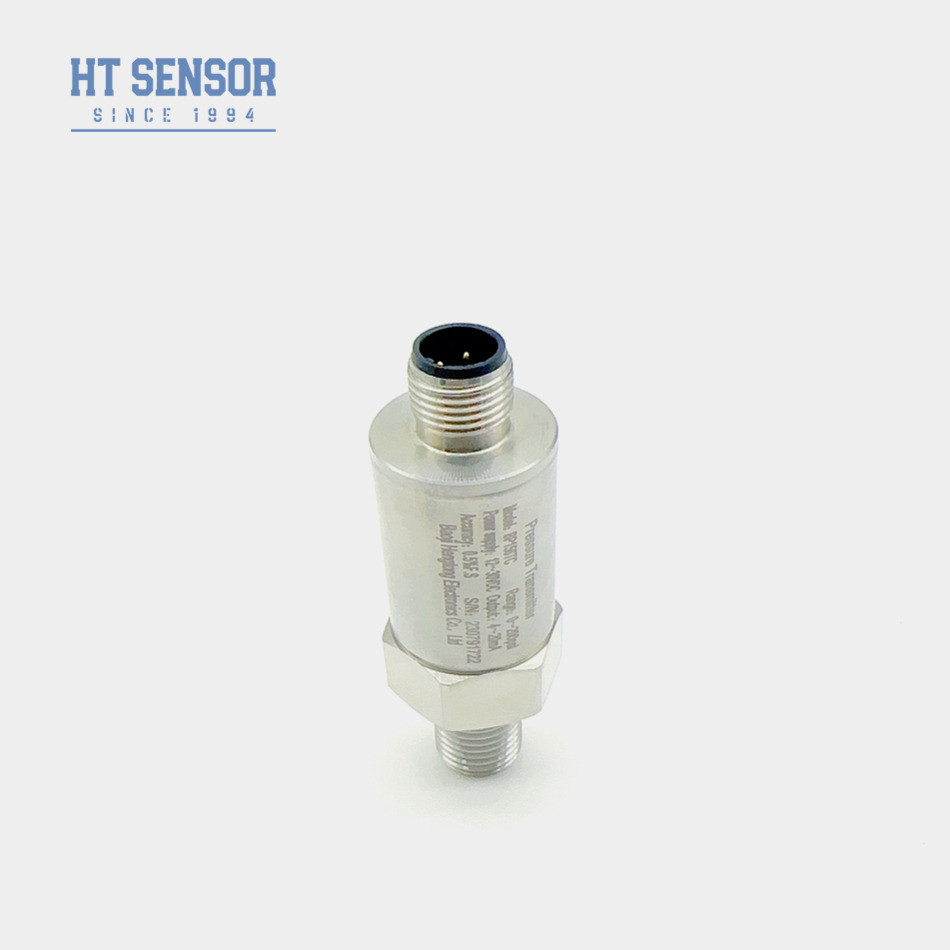

BP156 Industriedrucksensor

Einführung des Drucksensors BP156:
Die BP156-Serie Drucktransmitter werden in Industriezweigen wie der Fertigung, Öl und Gas, der chemischen Verarbeitung und vielen anderen breit eingesetzt.in Kombination mit seinen hochwertigen Bestandteilen, macht es zu einer idealen Wahl für anspruchsvolle Anwendungen.Dieser Sender liefert immer genaue und zuverlässige Ergebnisse für Prozesssteuerungs- und Überwachungssysteme..

Produktmerkmalevon BP156 Industriedrucksensor:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. Null- und Vollmaßstabverstellbar
3. Hohe Präzision

Anwendungenvon BP156 Industriedrucksensor:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in hydraulischen und pneumatischen Steuerungssystemen verwendet

Ausgangssignal	Versorgungsspannung	Ausgabeart
4 bis 20 mA	12 bis 30 VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1 ~ 5V
0/1 ~ 10V
0.5 bis 4,5 V	5VDC











Auswahlbeispiele







Bestelltipps

1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
5. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.




Bestellleitfaden
BP15X	Analogdrucktransmitter
	Code	Entwurf des Baus
	5	Packard-Stecker				6	Versiegeltes Direkt-Ausgangskabel 1,5 Meter
	7	Mini-Hirschmann-Anschluss				8	Großer Hirschmann-Anschluss
		Messbereich	0kPa ~ 10kPa...5MPa
		(0-X) Kpa oder MPa	X: Anzeigt den tatsächlichen Messbereich
			Code	Stromversorgung
			D1	24VDC
			D2	5VDC
			D3	Andere
				Code	Ausgangssignal
				S1	4 ~ 20mADC		S5	0~20mADC
				S2	1 ~ 5VDC		S6	0~10VDC
				S3	0 ~ 5VDC		S7	0.5 ~ 4.5VDC
				S4	0~10mADC
					Code		Druckverbindung
					J1		M20x1.5
					J2		G1/2
					J3		G1/4
					J4		7/16-20UNF
					J5		Andere (Flanke)
							Code	Elektrische Verbindung
							B1	Hirschmann
							B2	PG7
							B3	Kabel versiegelte Steckdose 1,5 m
							B4	Andere
								Code	Druckart
								G	Messdruck
								Eine	Absoluter Druck
								S	Versiegelter Referenzdruck
