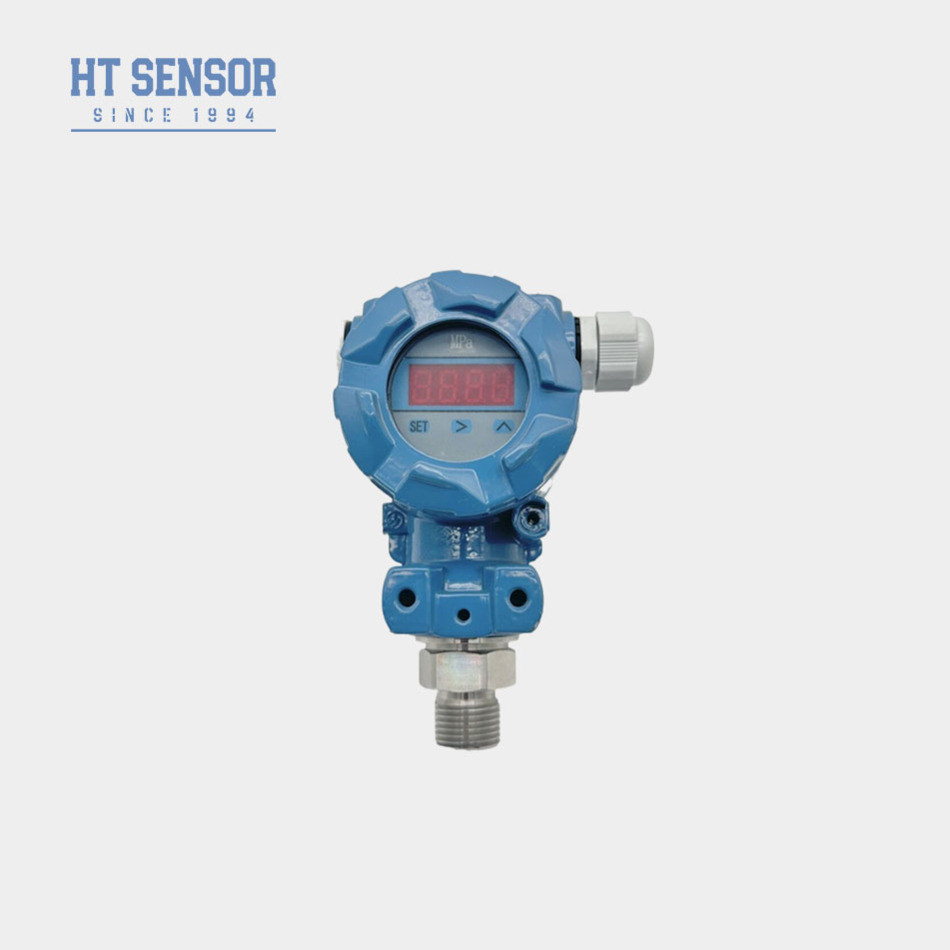

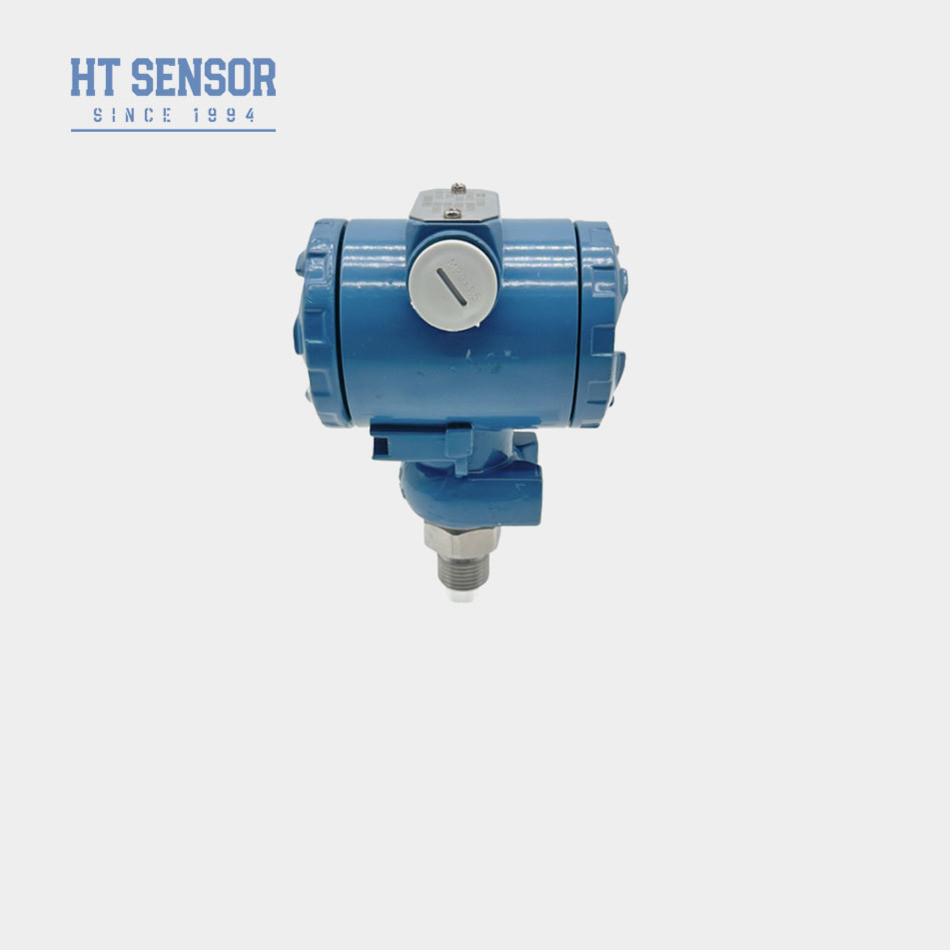

BP93420-III-intelligenter Drucktransmitter
Einführung eines intelligenten Drucktransmitters:
Der BP93420III-Drucktransmitter verwendet als Signalmesselement einen mit Öl gefüllten Siliziumpiezoresistiven Isolationskern der HT-Serie, der für die genaue Messung des Drucks verantwortlich ist.Das Sensorsignal wird dann von einem Schaltkreis verarbeitet, der es in ein Standard-Ausgangssignal umwandeltUm eine zuverlässige Leistung zu gewährleisten und Störungen zu minimieren, wird das Produkt in jeder Produktionsphase, einschließlich Komponenten, Halbfabrikate,und FertigprodukteDie Druckoberfläche des Transmitters ist in verschiedenen Formen konzipiert, um unterschiedlichen Anforderungen und Anwendungen gerecht zu werden.
Produktmerkmalemit einem intelligenten Drucksender:
1. Weite Messbereiche und unterschiedliche Druckschnittstellen
2Verschiedene Ausgangssignalformen, einstellbar und anzeigbar
3. Einstellbarer Nullpunkt und Vollskala
4Der Kern verwendet hochpräzises und leistungsfähiges diffuses Silizium.mit einer Leistung von mehr als 50 W und
Anwendungenmit einem intelligenten Drucksender:
1.entworfen, um den Druck nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl zu messen.
2Ideal für Industriezweige wie Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
3. geeignet für Druckmessungen und -kontrollen in rauen Industrieumgebungen im Freien.
4. Kann in hydraulischen und pneumatischen Steuerungssystemen zur präzisen Druckmessung und -steuerung verwendet werden.
| Leistungsparameter eines intelligenten Drucktransmitters |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
aus Aluminium |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 1,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
F: Was sind die Hauptmerkmale Ihrer Drucksensor-Sender?
A: Unsere Drucksensoren sind bekannt für ihre hohe Präzision, ihre hervorragende Leistung und ihre Langlebigkeit.
F: Kann ich spezielle Spezifikationen für die Sender anfordern?
A: Ja, unser Team von Ingenieuren kann unsere Produkte an Ihre individuellen Anforderungen anpassen. Wir bieten sowohl OEM- als auch ODM-Dienstleistungen an.
F: Wie lange dauert die Lieferung?
A: Für Standardmodelle beträgt die Lieferfrist in der Regel 5-8 Werktage.
F: Wie werden Ihre Produkte bewertet? Bieten Sie Rabatte an?
A: Unsere Produkte sind wettbewerbsfähig und wir bieten Rabatte für Großbestellungen oder langfristige Partnerschaften an.
F: Was ist die Garantie für Ihre Produkte? Und was ist mit dem Kundendienst?
A: Unsere Produkte sind nach dem Versand mit einer Garantie von 24 Monaten versehen. Unser Kundendienst ist bereit, innerhalb von 24 Stunden auf Anfragen zu antworten.und wir bieten auch Fernunterricht über PC-Netzwerk an, wenn nötig.
