24V 0,1%F.S. Sanitärdruckübertrager Smart Flat Diaphragm Drucksensor
Product Details
| Modell Nr.: | BP93420-IIIQT | Druckbereich: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
|---|---|---|---|
| Genauigkeitsgrad: | ≤ 0,5% F.S. | Langzeitstabilität: | +-0,1% F.S./Jahr (Typ.) |
| Frequenzgang: | 2.4kHz | Wohnmaterial: | Aluminiumlegierung |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Kernart: | Piezoresistiver Siliziumdrucksensor |
| Messmedium: | Flüssigkeiten, Gas, Öl | IP-Bewertung: | IP65 |
| Hervorheben |
00,1% F.S. Sanitärdrucktransmitter,24 V Sanitärdruckübertrager |
||
Product Description

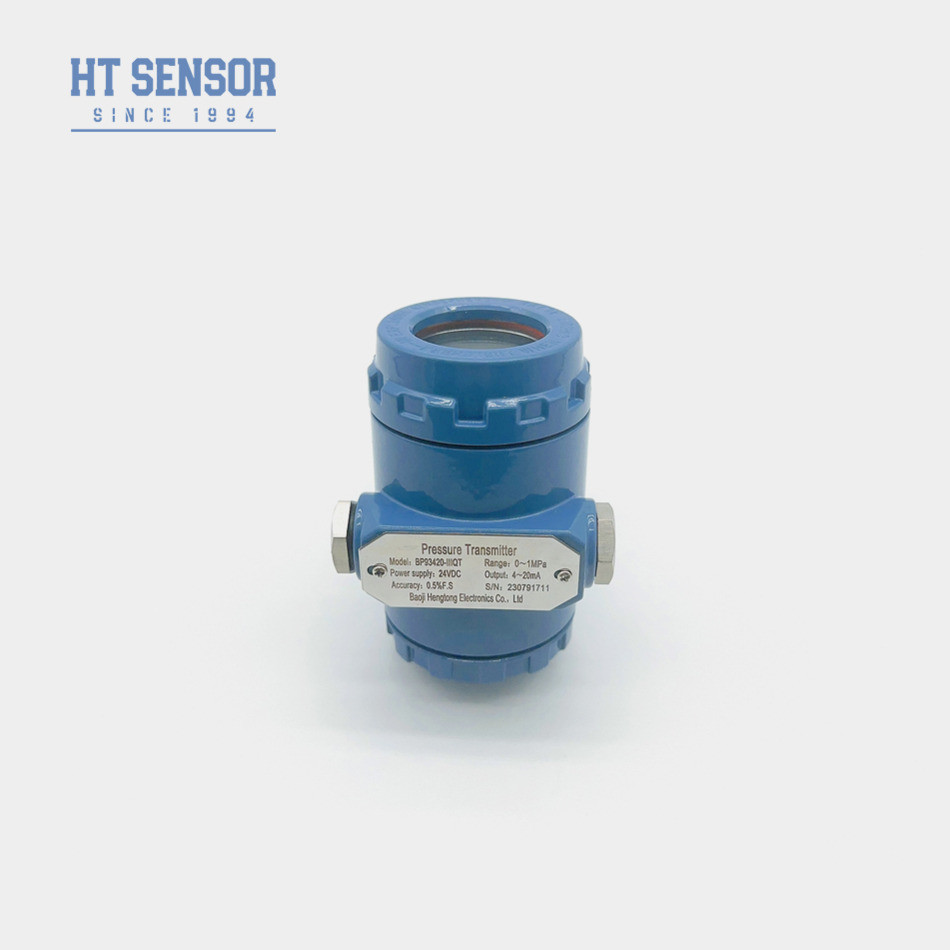

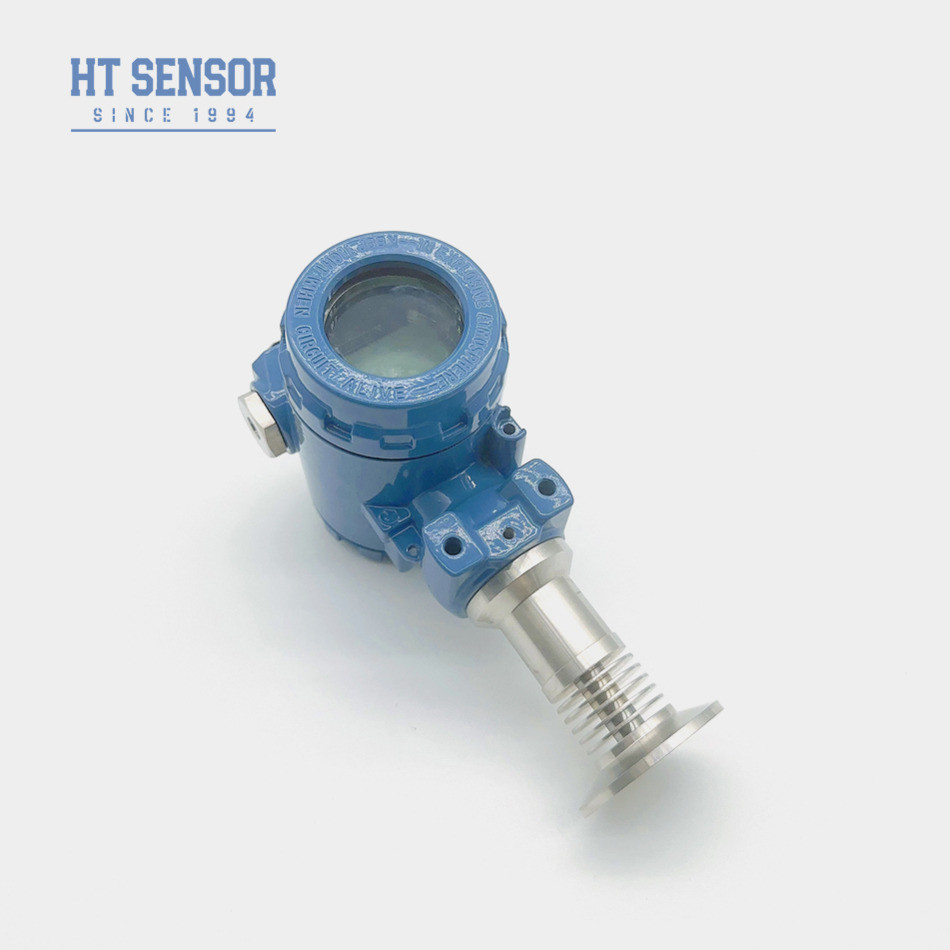

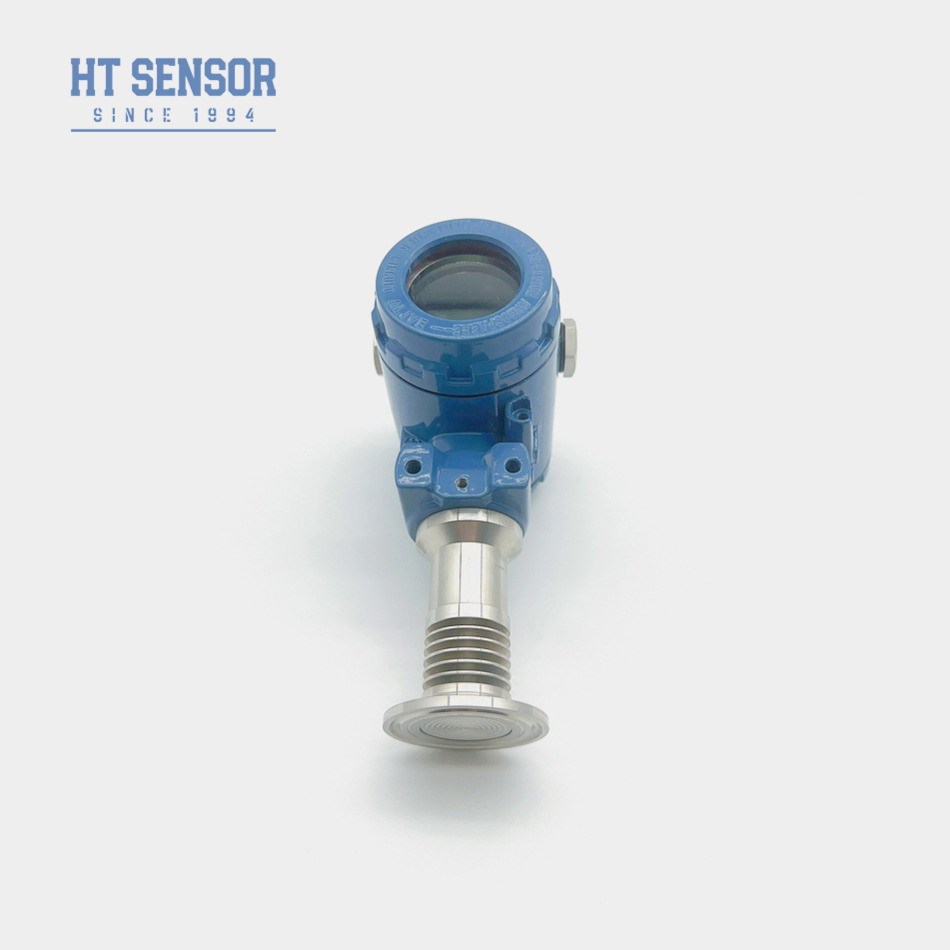

24V 0,1%F.S. Sanitäre intelligente Druckübertrager Flachdiaphragma Drucksensor
Druckübertrager BP93420-IIIQT
Einführung vonSchlau.Drucksensor:
Der BP93420-IIIQT-Druckspulssender ist mit einem mit Öl gefüllten, druckfesten Siliziumkern der HT-Serie ausgestattet, der als Messelement dient.Es ist mit einem vollmetallischen Spülzellen-Diaphragma ausgelegt und verwendet direktes Schweißen mit der Prozessverbindung, um eine genaue und präzise Verbindung zwischen der Prozessverbindung und dem Messdiaphragma zu gewährleisten.Wirksam verhindert Probleme wie Drucklochverstopfung durch kristallisierende Medien.
Produktmerkmalevon SmartDrucksensor:
1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
2Verschiedene Ausgangssignaloptionen
3. Einstellbarer Null- und Vollmaßstab
4. Hohe Genauigkeit, mehrere sterile Prozessverbindungen
Anwendungenvon SmartDrucksensor:
1Der Druckmessgerät ist für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten mit 316L ausgelegt.
2Es wird häufig in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie für sterile Verarbeitungsanwendungen verwendet.
3Dieser Sender ist auch in der Papier- und Chemieindustrie sowie für Abwasser- und Getränkedruckmessungen nützlich.Es kann in hydraulischen und pneumatischen Steuerungssystemen zur präzisen Druckmessung und -steuerung verwendet werden.
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.

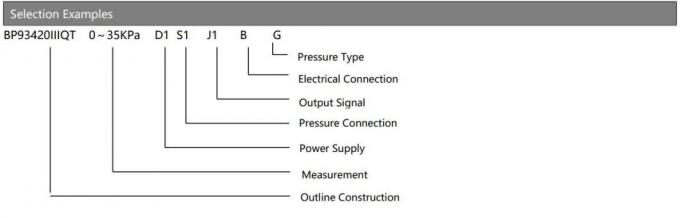

| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

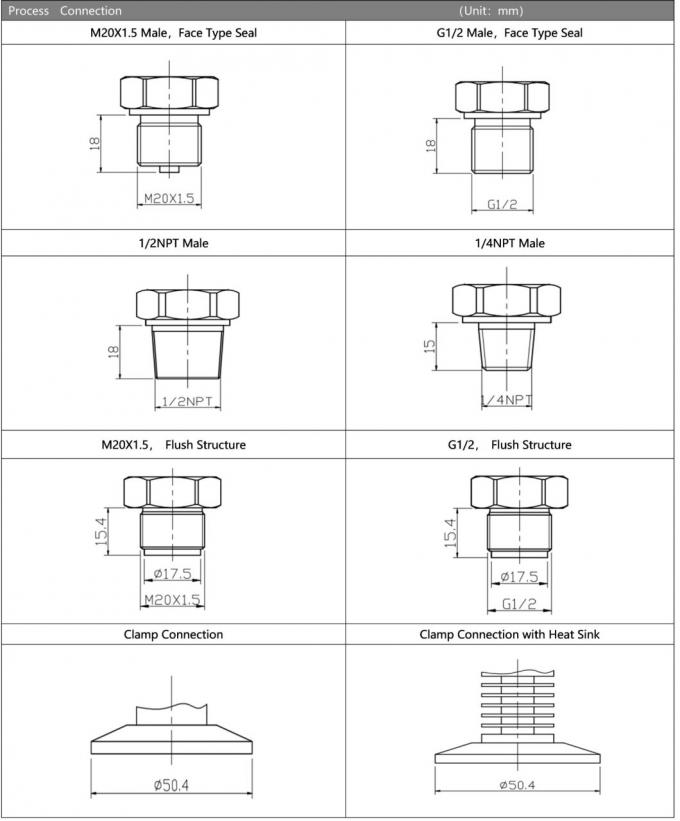

| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||

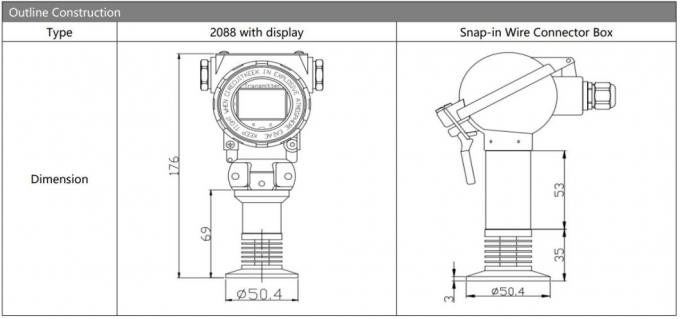

| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
F: Was sind die Hauptmerkmale Ihrer Drucksensor-Sender?
A: Unsere Drucksensoren sind bekannt für ihre hohe Präzision, Haltbarkeit und außergewöhnliche Leistung.
F: Kann ich eine spezielle Spezifikation für die Sender anfordern?
A: Ja, wir bieten OEM- und ODM-Dienstleistungen an, um spezielle Spezifikationen zu erfüllen.
F: Welche Produktionskapazität haben Sie für Drucksensoren?
A: Unsere Produktionsstätten haben eine monatliche Produktionskapazität von bis zu 30.000 Einheiten.
F: Wie lange dauert die Lieferung Ihrer Produkte?
A: Für Standardmodelle beträgt die Lieferzeit in der Regel 5 bis 8 Werktage.
F: Wie sind die Preise Ihrer Produkte?
A: Wir bieten wettbewerbsfähige Preise für unsere Produkte an und bieten Rabatte für Großbestellungen oder langfristige Partnerschaften.
F: Was ist die Garantiezeit für Ihre Produkte? Wie steht es mit dem Kundendienst?
A: Unsere Produkte haben eine Garantie von 24 Monaten ab dem Versanddatum. Unser reaktionsfähiges Kundendienst ist bereit, alle Anfragen innerhalb von 24 Stunden zu beantworten.
