BP93420-IC Industriedruckwandler 4-20mA 24V Hochtemperaturdrucksensor
Product Details
| Modell Nr.: | BP93420-IC Industriedrucksensor | Druckbereich: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Genauigkeitsgrad: | ≤ 0,5% F.S. | Ausgabe: | 4-20mA /0-5VDC /0-10VDC /0,5-4,5VDC |
| Stromversorgung: | 3.3-5.5VDC /12-36VDC | Druckart: | Abmessung/Absolute/versiegelt |
| Messmedium: | Flüssigkeiten, Gas, Öl | IP-Bewertung: | IP65 |
| Anpassung: | Erhältlich. | Gewährleistung: | 2 Jahre |
| Hervorheben |
BP93420-IC Industriedruckwandler,Industrieller Druckwandler 4-20mA,24V Hochtemperaturdrucksensor RoHs |
||
Product Description

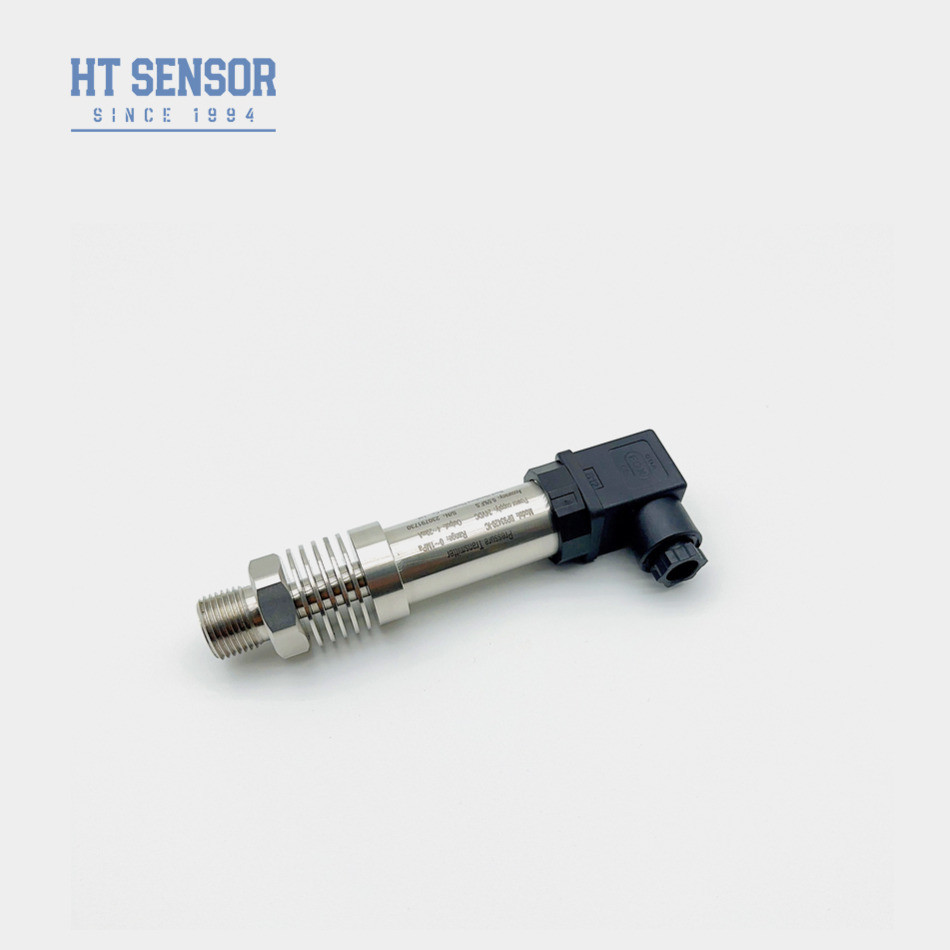

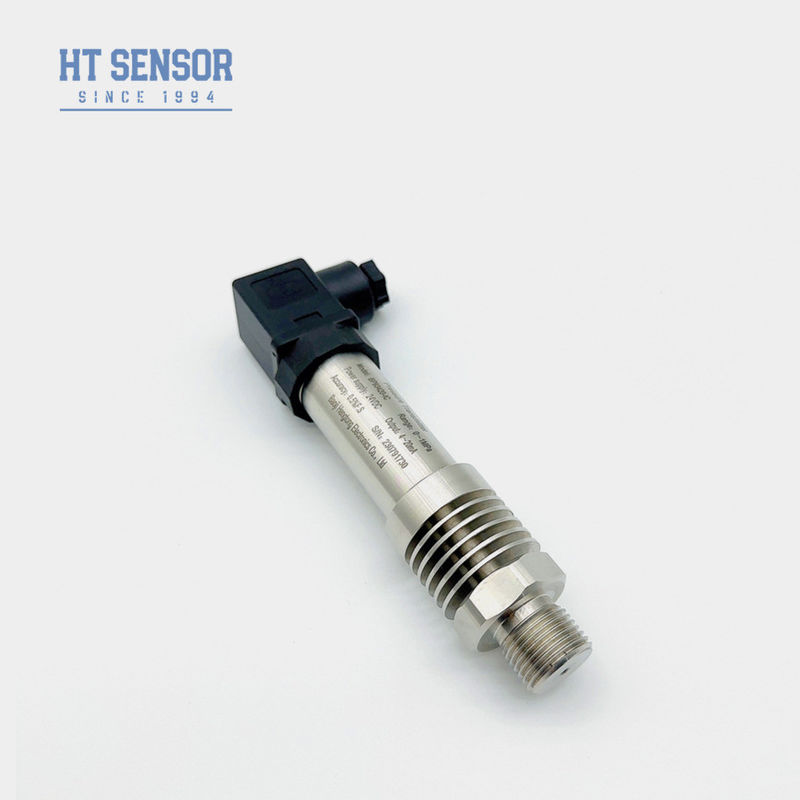

BP93420-IC 4-20mA 24V Industriedrucksensor für Hochtemperaturumgebung
BP93420IC Drucktransmittersensor
Einführung des Drucksensors der Industrie:
Der BP93420-IC ist ein Hochtemperatur-Druck-Sender-Sensor, der den fortschrittlichen, druckfesten Silizium-Kern der HT19-Serie als Kernmesselement verwendet.mit einer spezialisierten Wärmeabbau-Struktur, die in den Sender integriert istDiese einzigartige Konstruktion ermöglicht zuverlässige und genaue Druckmessungen in anspruchsvollen Umgebungen mit hohen Temperaturen.Es ist eine ausgezeichnete Wahl für Anwendungen, bei denen Temperaturschwankungen auftreten oder unter erhöhten Bedingungen betrieben werdenDer BP93420-IC wird in industriellen Prozessen und Systemen, die eine präzise Drucküberwachung in schwierigen Hochtemperaturumgebungen erfordern, weit verbreitet.
Produktmerkmalemit einer Breite von nicht mehr als 20 mm:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
Anwendungenmit einer Breite von nicht mehr als 20 mm:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter des Drucktransmittersensors | |
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20°C bis 150°C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,4 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - Oh, nein.1. . .0 ~ 0.01...100 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
