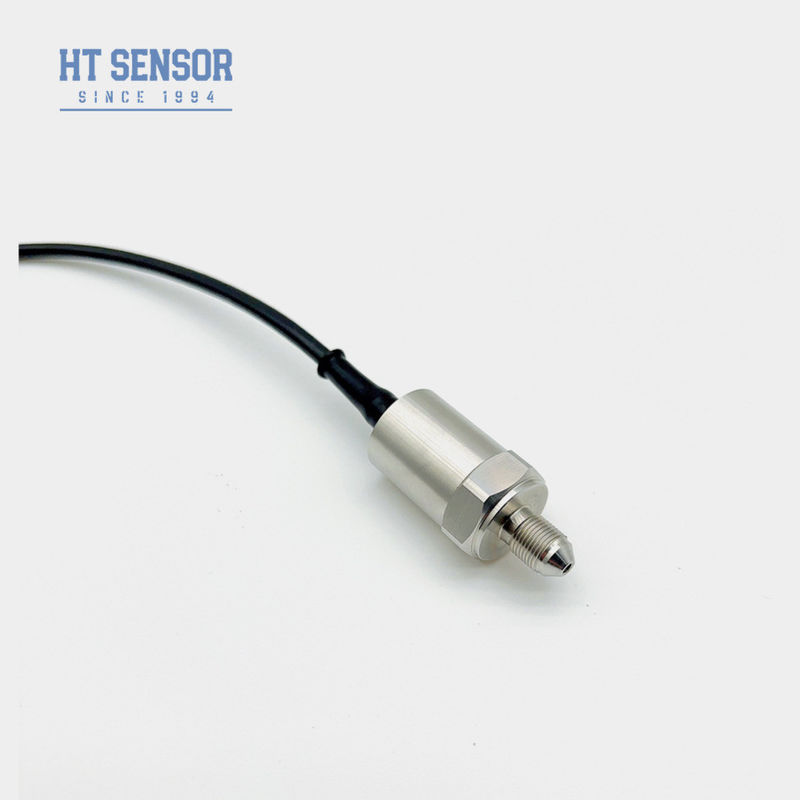

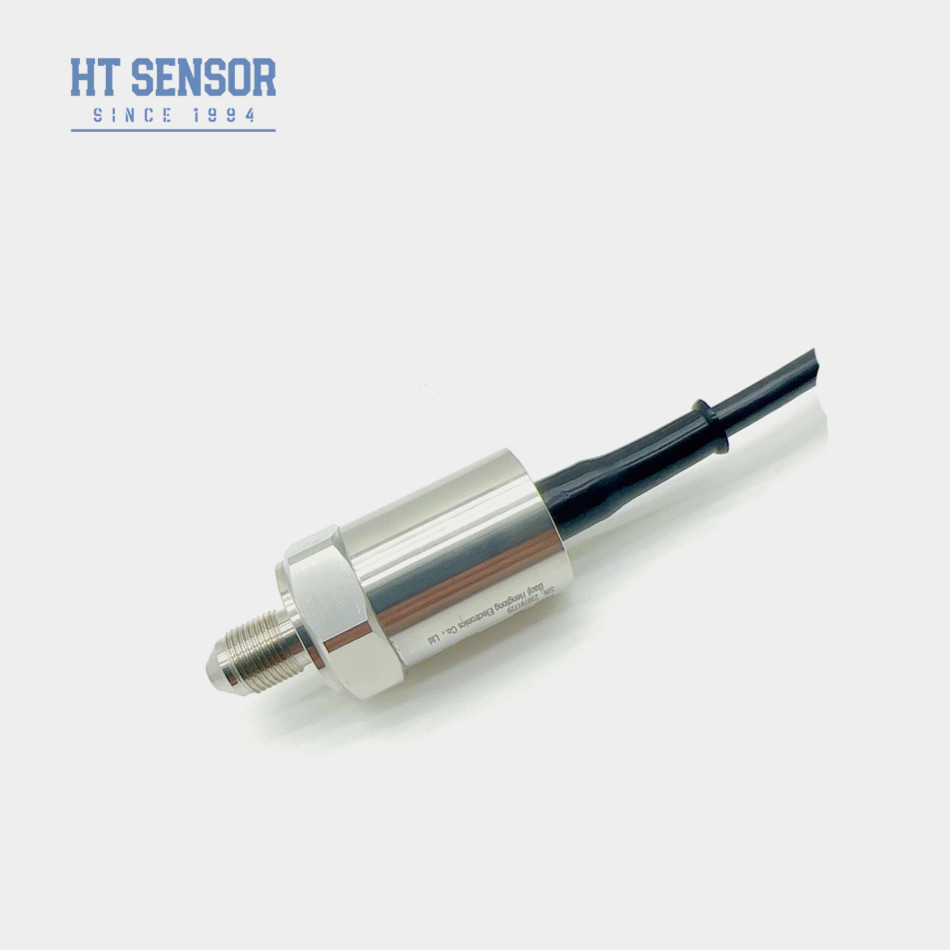

BP9325 Industriedrucksensor MV Signal Silizium piezoresistive Drucksensoren
Product Details
| Modell Nr.: | BP9325 Industriedrucksensor | Wohnmaterial: | Edelstahl |
|---|---|---|---|
| Betriebstemperatur: | -20℃ zu +80℃ | Stromversorgung: | 10V/1,5mA |
| Druckbereich: | 0-100MPa | IP-Bewertung: | IP65 |
| Ausgang des Signals: | mV | Verbindungsart: | Verbindungsstück M12 |
| Gewährleistung: | 2 Jahre | Typ: | Diffusives Siliziumpiezoresistives |
| Hervorheben |
BP9325 Industriedrucksensor,Industrielle Drucksensor MV Signal 1,5 mA |
||
Product Description
Einführung eines industriellen Drucksensors:
BP9325 Silizium piezoresistiver Drucksensor ist ein hochstabiles diffuses SiliziumDer Differenzdruck des Messmediums wird aufDurch eine 316L Isolierdiaphragma und Silikonöl.Durch die Nutzung der piezoresistiven Wirkung des diffusierten Siliziums wird der Zweck erreicht.für die Messung des Drucks von Flüssigkeiten und Gasen
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1. Verwendet fortschrittliche Technologie und 316L Edelstahl Gehäuse, mit Materialien
2. wie zum Beispiel ein Voll-Titan- und Hastelloy-Diaphragma
3. Verwendet Dicke-Film-Schaltkreise für Temperaturkompensation und Nullpunktkorrektur
4Hohe Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenmit einer Breite von mehr als 20 mm,:
1- geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie,Metallurgie, Stromerzeugung und Hydrologie
3. in der Schifffahrt und Luftfahrt eingesetzt
4. Hydraulische und pneumatische Steuerungssysteme
5. Prozesssteuerung
Grundbedingungmit einer Breite von mehr als 20 mm,:
1Stromversorgung: ≤2mADC (typischer Wert 1,5mADC)
2. Eingangsimpedanz: 2,5 KΩ~6 KΩ
3Ausgangsimpedanz:2.5KΩ~6KΩ
4Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte
| Leistungsparameter: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Typ | Maximal | Einheit | |||
| Linearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 0,1 kg | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | |||||
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
