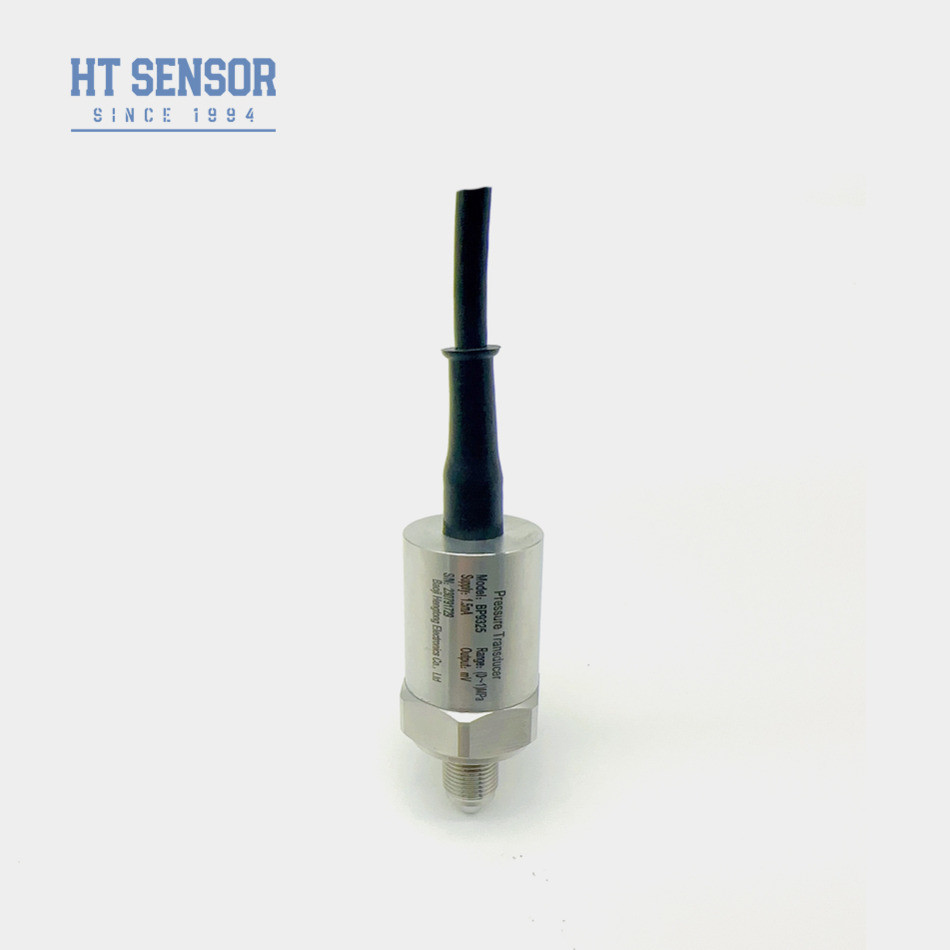

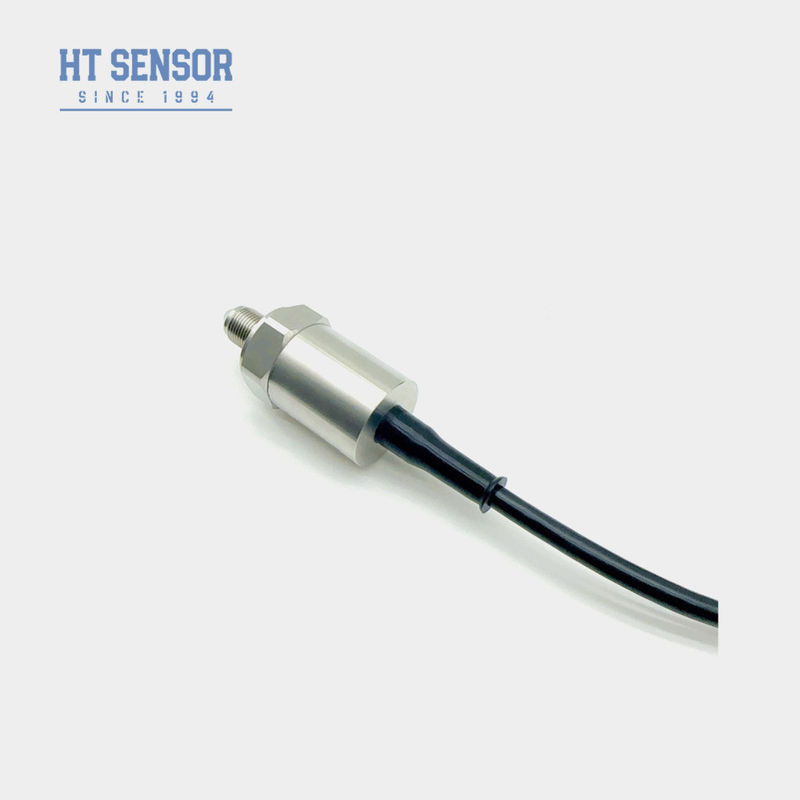

BP9325 Diffusioniertes Siliziumdrucksensor Edelstahl piezoresistiver Drucktransmitter
Product Details
| Modell Nr.: | BP9325 Siliziumdrucksensor | Wohnmaterial: | Edelstahl |
|---|---|---|---|
| Betriebstemperatur: | -20℃ zu +80℃ | Stromversorgung: | 10V/1,5mA |
| Druckbereich: | 0-100MPa | IP-Bewertung: | IP65 |
| Ausgang des Signals: | mV | Verbindungsart: | Verbindungsstück M12 |
| Gewährleistung: | 2 Jahre | Typ: | Diffusives Siliziumpiezoresistives |
| Hervorheben |
BP9325 Diffusioniertes Silizium-Drucksensor,BP9325 Piezoresistiver Drucktransmitter,Piezoresistiver Drucktransmitter aus Edelstahl |
||
Product Description
Einführung eines Siliziumdrucksensors:
Der BP9325-Piezoresistivdrucksensor aus Silizium ist ein hochstabiler Sensor, der ein diffuses Siliziumelement verwendet.Der Sensor misst den Differenzdruck des Mediums, indem er ihn an das Siliziumdiaphragma über ein 316L Isolationsdiaphragma und Silikonöl überträgtDas diffuse Siliziumelement nutzt den Piezoresistive-Effekt, um den Druck von Flüssigkeiten und Gasen genau zu messen.so dass es eine beliebte Wahl für verschiedene AnwendungenEs bietet eine hohe Empfindlichkeit und einen geringen Stromverbrauch, was es energieeffizient und perfekt für batteriebetriebene Geräte macht.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
1. Verwendet fortschrittliche Technologie und 316L Edelstahl Gehäuse, mit Materialien
2. wie zum Beispiel ein Voll-Titan- und Hastelloy-Diaphragma
3. Verwendet Dicke-Film-Schaltkreise für Temperaturkompensation und Nullpunktkorrektur
4Hohe Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. Hydraulische und pneumatische Steuerungssysteme
3. Prozesssteuerung
Grundbedingungmit einem Druckmessgerät aus Silizium:
1Stromversorgung: ≤2mADC (typischer Wert 1,5mADC)
2. Eingangsimpedanz: 2,5 KΩ~6 KΩ
3Ausgangsimpedanz:2.5KΩ~6KΩ
4Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperature Drähte
| Leistungsparameter: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Typ | Maximal | Einheit | |||
| Linearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 0,1 kg | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | |||||
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
