BP93420-IX Drucksensor für Industriezweige mit LED-Display
Product Details
| Modell Nr.: | BP93420-IX | Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa |
|---|---|---|---|
| Genauigkeit: | ≤ ± 0,5% F.S. | Macht: | 15 bis 32 VDC |
| Ausgabe: | 4-20mA /0-10VDC mit LCD/LED-Display | Wohnmaterial: | Staubfreies Stahl |
| Druckart: | Abmessung/Absolute/versiegelt | Messmedium: | Flüssigkeiten, Gas, Öl |
| IP-Bewertung: | IP65 | Gewährleistung: | 2 Jahre |
| Hervorheben |
BP93420-IX Industriedrucksensor,Industrie-Drucksensor LED-Anzeige RoHs,32VDC-Ultra-Hochgenauigkeits-Druckwandler |
||
Product Description

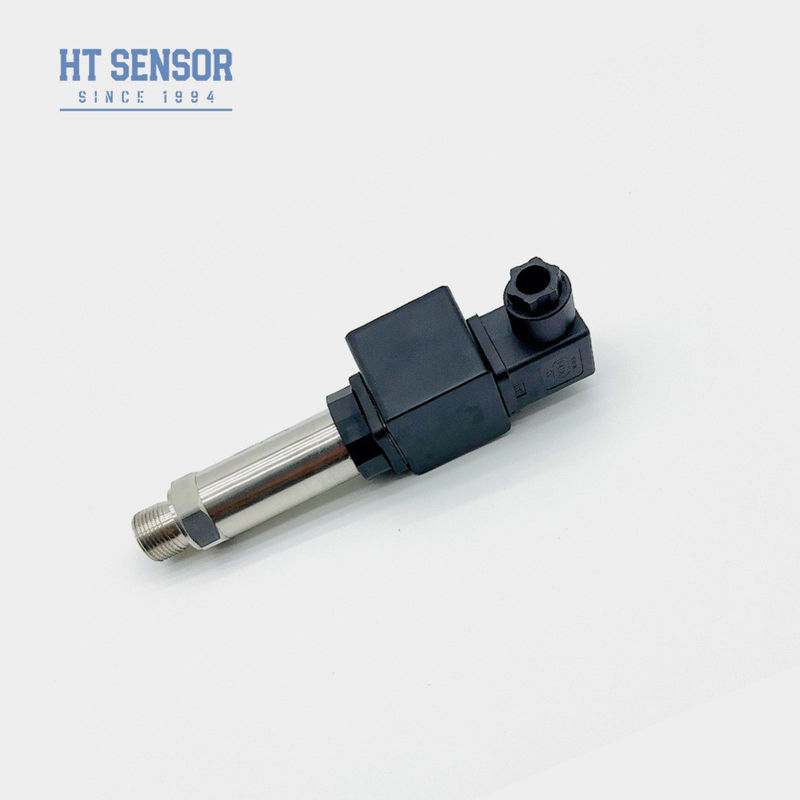

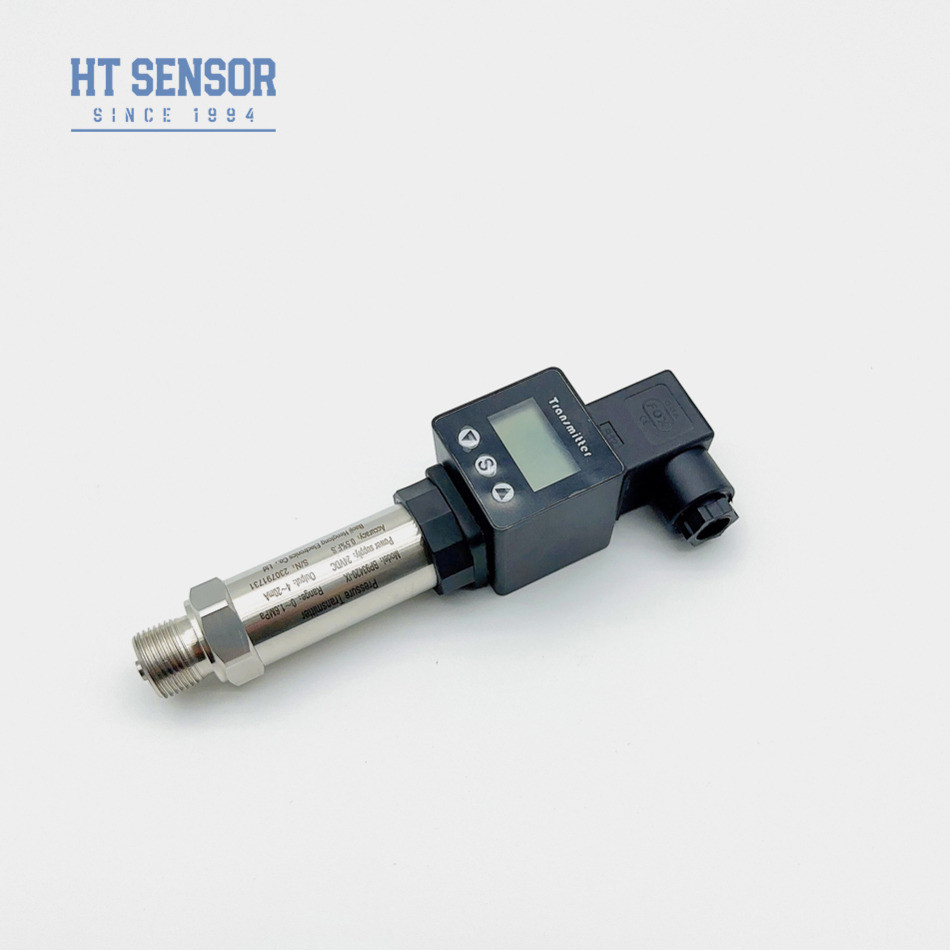

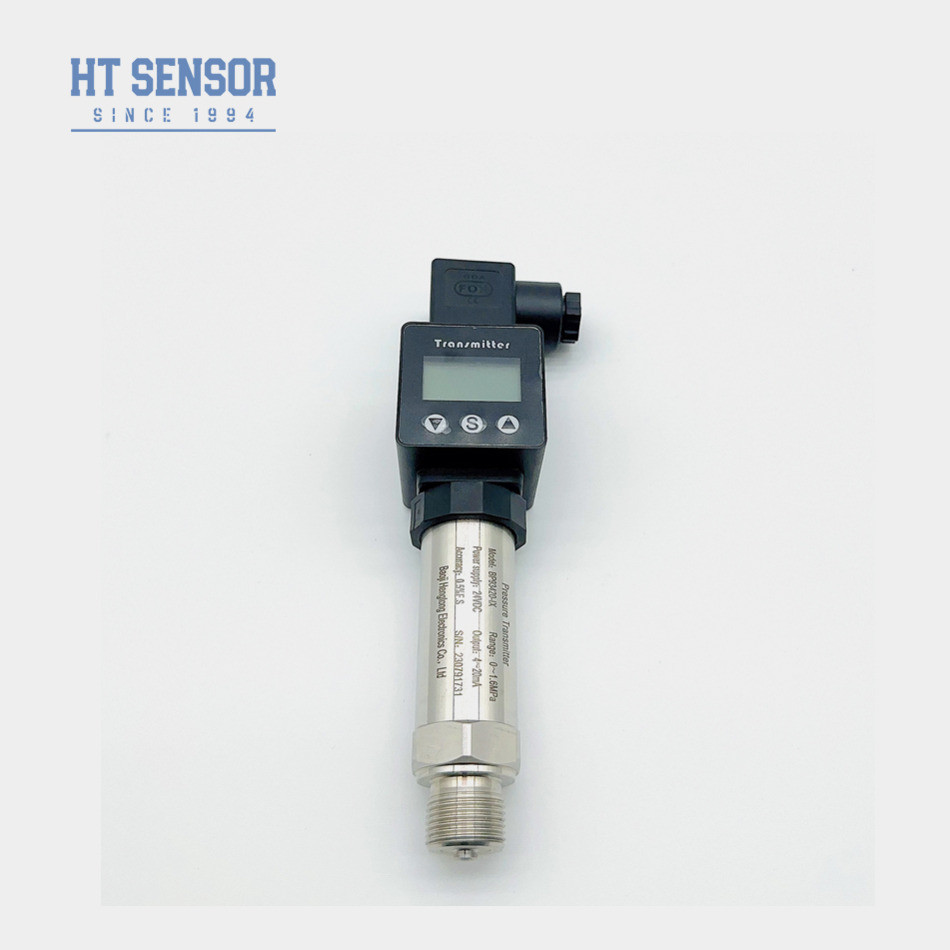

BP93420-IX Hochpräzisions-LED-Display-Industriedrucksensor
BP93420-IX Druckübertrager-Sensor
Einführung eines industriellen Drucksensors:
Der BP93420IX-Drucktransmittersensor verwendet den mit Öl gefüllten Kern des Siliziumdrucksensors der HT-Serie als Signalmesselement.Es ist ein umfassendes Produkt, das Druckmessungen kombiniertDieser vielseitige Drucktransmitter ist für seine Genauigkeit und Zuverlässigkeit bekannt.Es gewährleistet eine präzise Druckmessung für eine Vielzahl von AnwendungenDie langfristige Stabilität des Sensors macht ihn ideal für anspruchsvolle industrielle Prozesse, wodurch die Wartungs- und Ersatzkosten effektiv reduziert werden.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Weite Messbereiche, Edelstahlkonstruktion.
2Verschiedene Druckschnittstellenoptionen.
3Hochpräzision, Anzeige verfügbar.
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Geeignet für wissenschaftliche Forschung.
2. Erdöl, Chemie.
3. Häufig im Schifffahrts- und Luftfahrtsektor eingesetzt.
| Leistungsparameter des Drucktransmittersensors | |
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 der Richtlinie 2008/57/EG durchzuführen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | aus Aluminium |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,25 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
1.Bitte stellen Sie bei der Auswahl des zu verwendenden Produkts sicher, dass das zu messende Medium mit den Kontaktteilen des BP93420-IX-Industrialdrucksensor-Senders kompatibel ist.
2.Bitte beachten Sie, dass Explosionssichere Produkte bei der Bestellung keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf ist es unerlässlich, sicherzustellen, dass die Stromversorgung des Senders nicht niedriger als 20 VdC ist.
4.Um einen zuverlässigen Betrieb derBP93420-IXBei einem industriellen Drucksensor-Sender wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5.Der O-Ring aus Fluorkautschuk, der inBP93420-IXDer industrielle Drucksensor-Sender hat einen Nennbetriebstemperaturbereich von -20 oC bis 250 oC. Bei Betriebstemperaturen unter -20 oC ist eine O-Ringdichtung aus EPDM zu wählen.
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
