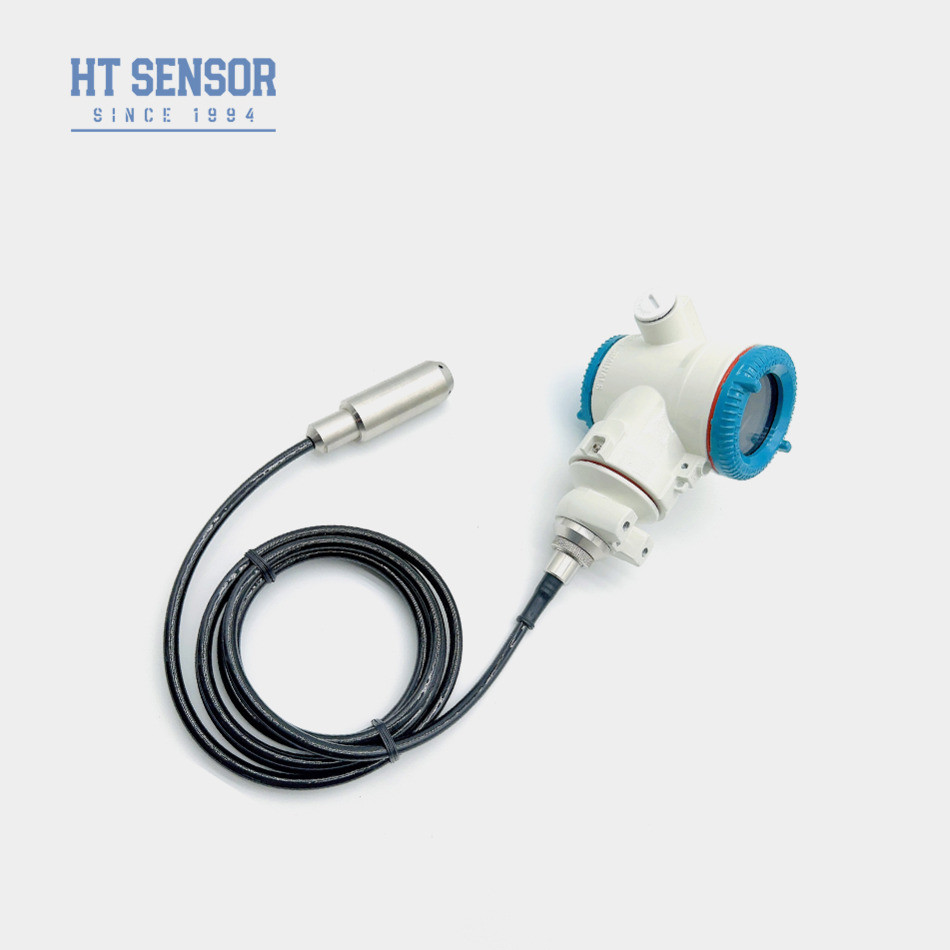

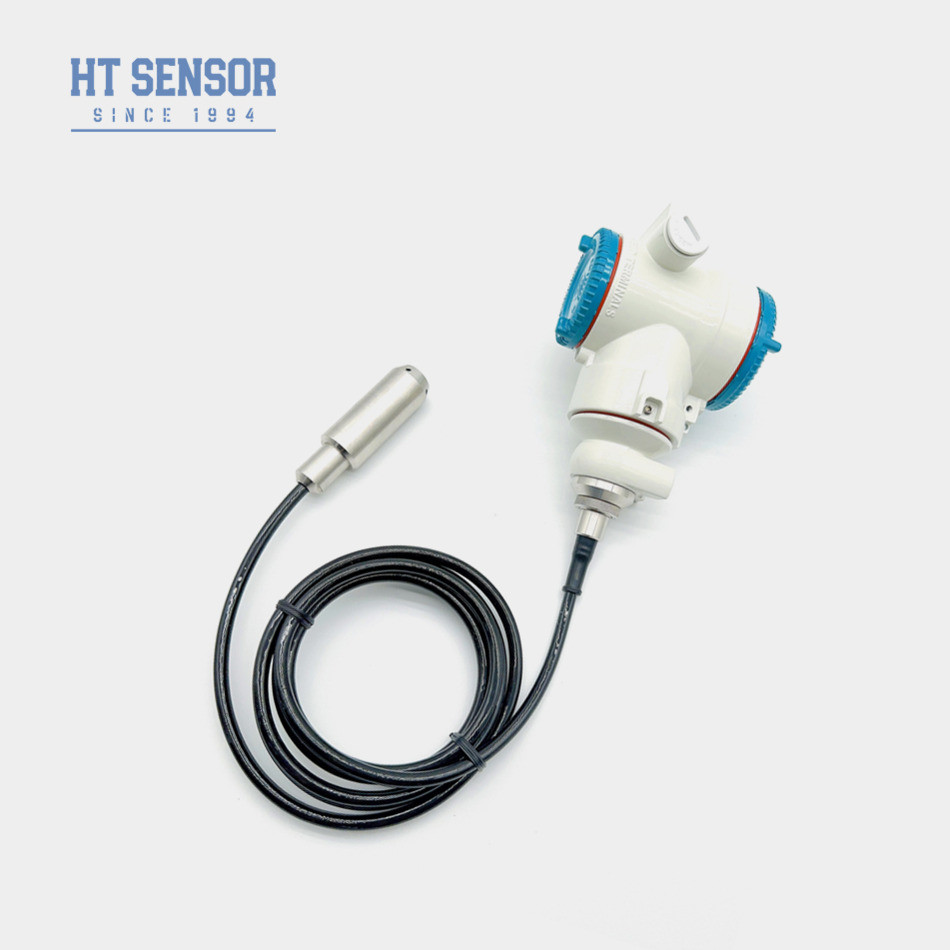

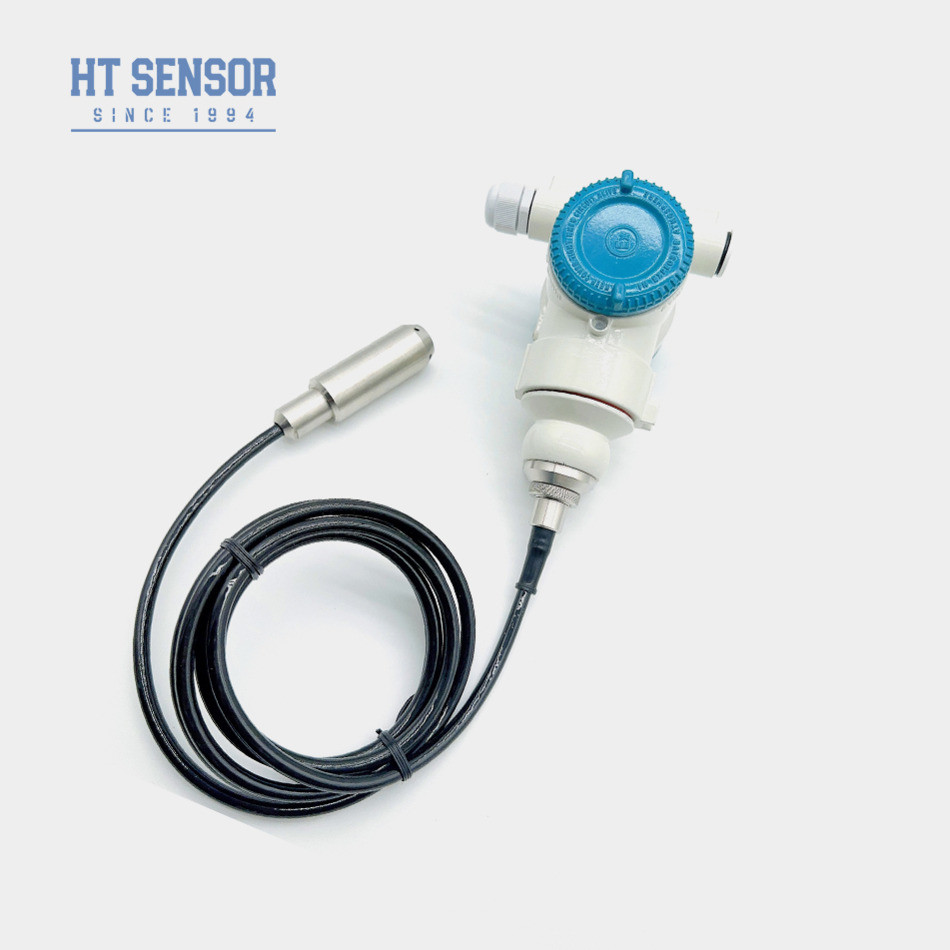

BHZ93420-III Smart Wasserdrucksensor für die Messung des Wasserniveaus
Product Details
| Modell Nr.: | BHZ93420-III | Genauigkeit: | ≤ 0,5% F.S. |
|---|---|---|---|
| Druckbereich: | 0-1m-400 H2O | Anpassung: | OEM/ODM |
| Kabel: | PE, PU, PTFE | Membranmaterial: | 316L Edelstahl |
| Nettogewichtet: | 1.6KG | Typ: | Silikonpiezoresistiver Typ |
| Struktur-Entwurf: | Eingegebene Art | IP-Bewertung: | IP68 |
| Hervorheben |
BHZ93420-III Intelligenter Wasserdrucksensor,RS485-Drucksensor zur Messung des Wasserniveaus,Digitale Druckmessgeräte für die Wasserstandsmessung |
||
Product Description
BHZ93420-III 3051 Gusse Aluminiumlegierung RS485 Digitale Wasserstandsübertrager
BHZ93420III. DieLFlüssigkeit NiveauTAuslöser
Einleitungvon Wasserstandsübertragern:
Der BHZ93420-III ist mit einem hochpräzisen piezoresistiven Siliziumdrucksensor als Signalmesselement ausgelegt.Der Sensor misst den statischen DruckMit dem HART-Kommunikationsprotokoll wird eine digitale Signalübertragung und eine Zwei-Wege-Kommunikation erreicht.einschließlich analoger und digitaler Signale, so dass es sehr vielseitig ist und sich an unterschiedliche Systemanforderungen anpassen kann.
Produktmerkmalevon Wasserstandsübertragern:
1.HART-Kommunikationsprotokoll-Ausgang mit Anzeigefunktion
2.Hohe Genauigkeit und hervorragende Stabilität
3.Explosionssicherheit: ExiaIICT6
4.Hoher Schutzgrad, IP68
5.PE-, PTFT-, PU-Kabel verfügbar
Anwendungenvon Wasserstandsübertragern:
1.kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
2Überwachung des Wasserstandes in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
3Diesel-, Brennstoff- und andere Ölbehälter
Leistungsparameter:
| Messbereich | 0~10m... 400m |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 2X Nennbereich |
| Genauigkeit @ 25oC | Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einem Prüfstand ausgestattet sein, der für den Prüfstand geeignet ist. |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | ± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur | 0 bis 50 °C (0-1 m) . 0-2 m); 0-70 °C |
| Betriebstemperatur | -20 bis 80 °C |
| Speichertemperatur | -30 bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Schock | 100 g |
| Wohnmaterial | Aluminium, Edelstahl 1Cr18Ni9Ti |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | >= 100MΩ@100VDC |
| Explosionssicherheit | ExiaIICT6 |
| Schutzbewertung | IP68 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~1,6 kg (ohne Kabel) |
| Kabelmaterial | Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 ¢ 20 mA mit Hart | 15 ∼ 30 VdC | 2 Draht |
| Entwurf des Baus | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Elektrische Verbindung | ||||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 bis 20 mA (HART) |
1 | V+ | Rot |
| 2 | Ich... | Gelb | ||
| 3 | GND | |||
| 4 | NC | |||
| Auswahlbeispiele |
Bestelltipps:
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
Aufordnung Führer:
| BHZ93420 | Code | Entwurf des Baus | ||||||||
| III. Die | Intelligenter Flüssigkeitspegelsender | |||||||||
| Messbereich | 0~10m... 400m | |||||||||
| Code | Stromversorgung | |||||||||
| D1 | 24VDC | |||||||||
| Code | Ausgangssignal | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCmitHKunst | |||||||
| Code | Elektrische Verbindung | |||||||||
| B4 | 2088 mit Anzeige | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Code | Druckart | |||||||||
| G | Messdruck | |||||||||
| Eine | Absoluter Druck | |||||||||
| S | Versiegelter Referenzdruck | |||||||||
| Code | Kabelmaterial | |||||||||
| C1 | PE | |||||||||
| C2 | Kunststoff aus PU | |||||||||
| C3 | PTFE | |||||||||
Um Ihnen den am besten geeigneten Sensor zu empfehlen, geben Sie uns bitte die folgenden Informationen an.
1. Betriebstemperatur: -40 ~ 125 °C?
2Testbereich?
3Ausgang: 4-20mA, RS485 oder andere?
4Schraube: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, direktes Leiten?
6- Bestellmenge: ?
