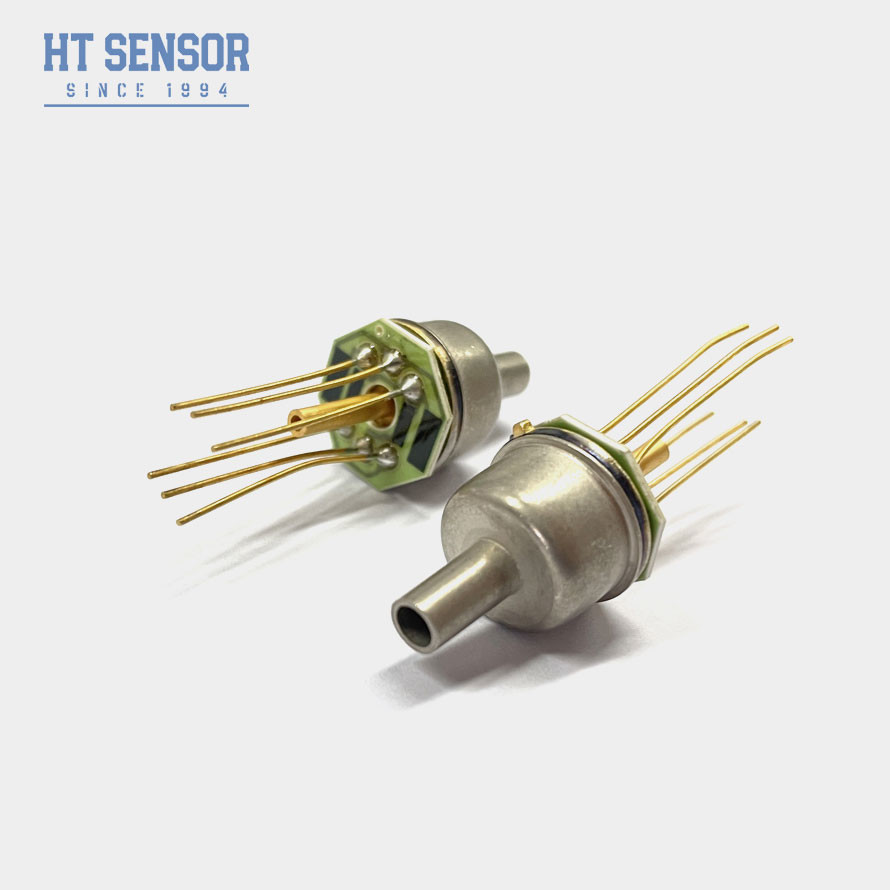

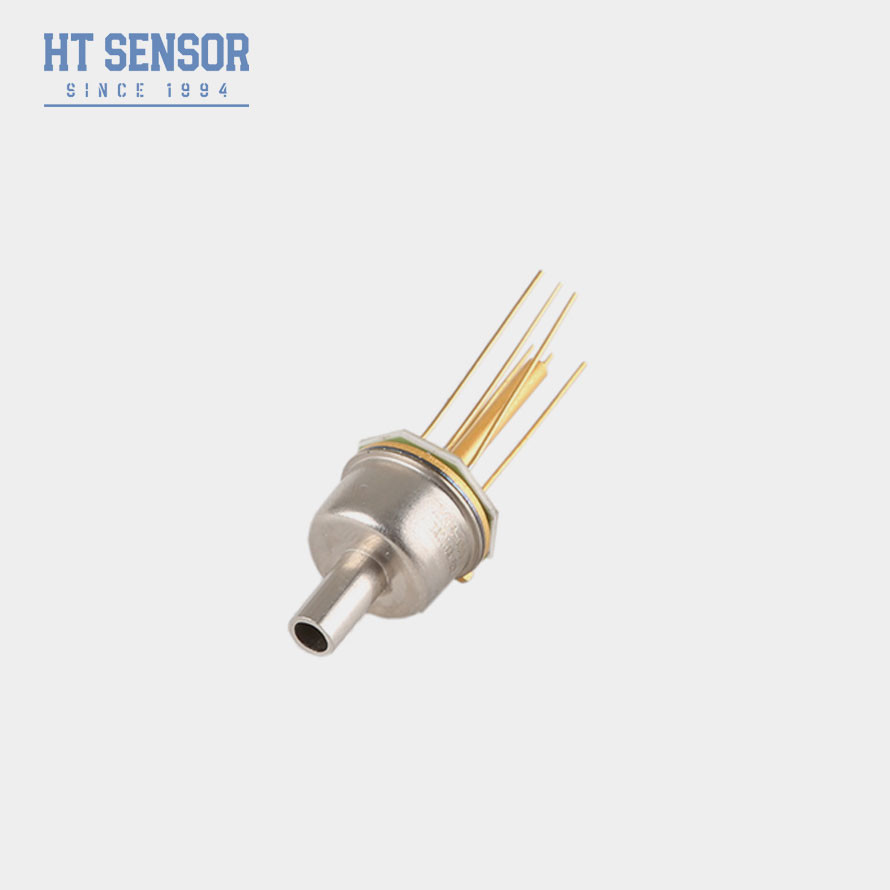

Kupferrohr-Silizium-Drucksensor Gasdruckmesssensor für Luft oder Gas
Product Details
| Modell Nr.: | HT12 | Fadenstyp: | TO8 |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 20 mm | Messmedium: | Gasluft |
| Reichweite: | 0 bis 10 kPa bis 1000 kPa | Ausgabe: | Analogsignal |
| Leistung: | 1,5 mA | Hs-Code: | 9026209090 |
| Für: | Diffusioniertes Siliziumdrucktransmitter | Anpassung: | Verfügbar OEM und ODM |
| Hervorheben |
1.5mA Siliziumdrucksensor,Kupferrohr-Silizium-Piezoresistiven-Drucksensor,10 KPa Gasdruckmesssensor |
||
Product Description
Kupferrohr Siliziumdrucksensor Gasdruckmesssensor
Der HT12-Piezoresistivdrucksensor aus Silizium ist ein hochstabiles Diffusionssiliziumelement, das in fortschrittlicher TO8-Verpackungstechnologie verpackt ist.Der nicht mit Öl gefüllte Kern vermeidet den Profilfehler und verbessert die Stabilität des kleinen Bereichs erheblichDaher wirkt es sich gut auf die Messung des trockenen, nicht korrosiven Gasdrucks aus.
Produktmerkmale eines Siliziumdrucksensors:
- Der Messbereich beträgt von 0 bis 10 KPa bis 2 MPa.
- Hohe Zuverlässigkeit, gute Stabilität.
- Die TO8-Verkapselungstechnologie.
- Luft- und Raumfahrtanwendungen.
Anwendungenmit einem Druckmessgerät aus Silizium:
- Der Druck eines trockenen, nicht korrosiven Gases wurde gemessen.
- Das pneumatische SteuerungssystemMedizinische Anwendungen der biomedizinischen Technik.
- HVAC-Steuerungen.
- Luft- und Raumfahrt im Zusammenhang mit dem Zweck des Experiments.
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | ||||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
|
| Bestelltipps |
3Ist das Prüfmedium mit dem Chip und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, mit Händen oder mit scharfen Gegenständen auf die Innenseite des Sensors zu drücken, um Verformungen oder Punktionen des Zwerchfells und Schäden am Kern zu vermeiden.
5. Halten Sie die Drucköffnung des Messkerns offen für die Atmosphäre, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich ein Stift ändert, wenden Sie sich an das Etikett auf dem eigentlichen Kerndraht.
