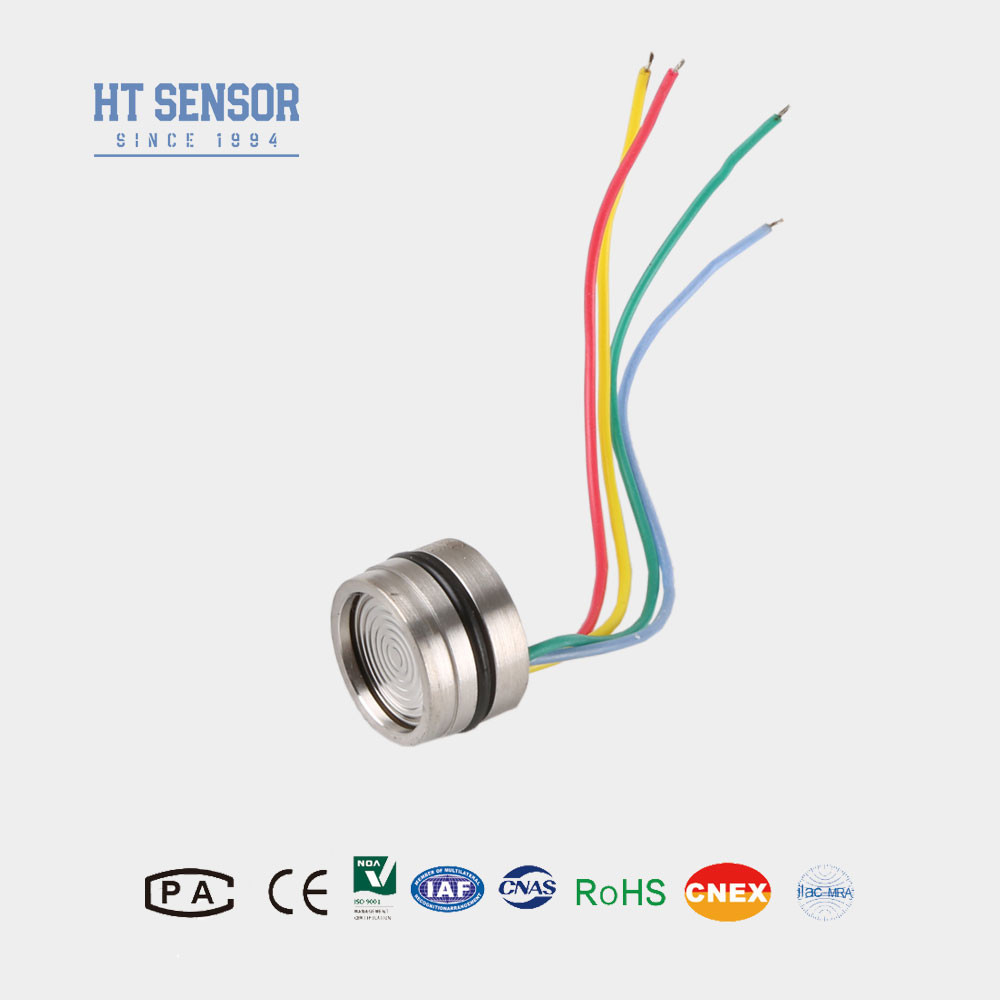

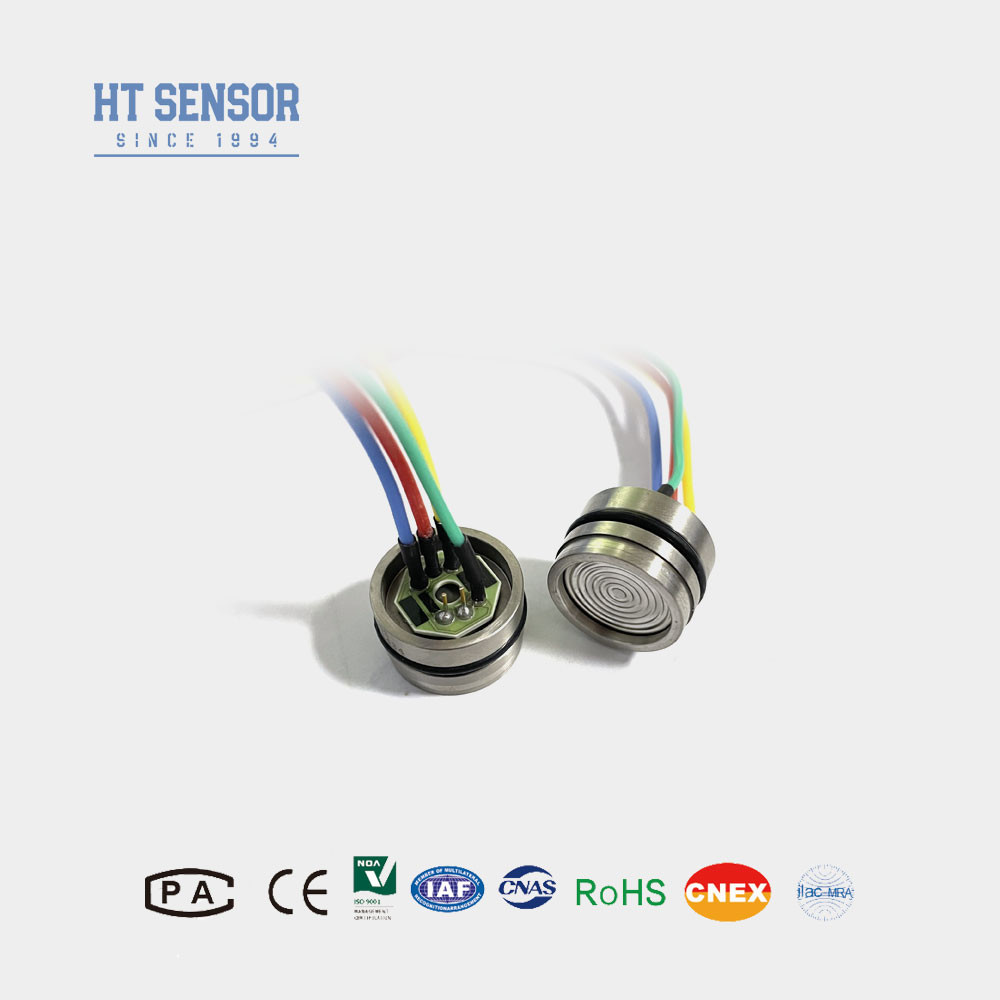

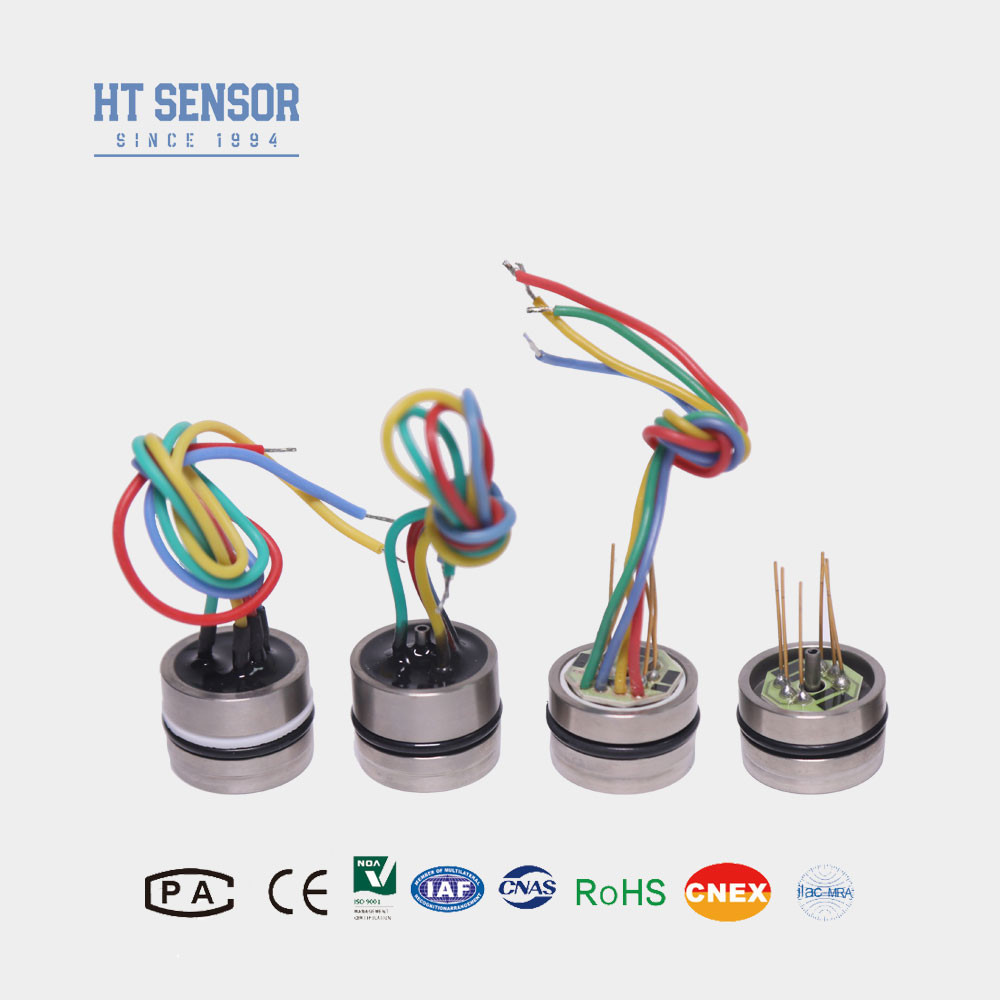

HT19V Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19V verwendet hochstabile diffusierende Siliziumelemente, was ihn zu einem zuverlässigen Siliziumpiezoresistiven Drucksensor macht.Der Sensor kann den Druck von Flüssigkeiten und Gasen genau messen.Die konstante Spannungsstromversorgung kompensiert die Temperaturverschiebung des Produkts, wodurch die Auswirkungen von Temperaturänderungen erheblich verringert werden.Seine breite Anwendung in Luftkompressoren und Kühlsystemen macht ihn zu einem wertvollen Vorteil in verschiedenen Branchen.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
1Der Dicke Filmkreislauf dient der Temperaturkompensation und der Nullverschiebungskorrektur.
2Hohe Zuverlässigkeit, gute Stabilität.
3Konstante Spannungsversorgung, Standardleistung.
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des Korrosionsgas- und Flüssigkeitsdrucks, kompatibel mit 316 l Edelstahl
2. in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
3. Häufig in Kühlsystemen und Luftkompressordruckmessungen verwendet.
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
1.Stromversorgung: ≤10VDC
2.Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch)
3.Eingangsimpedanz: 4KΩ~20KΩ
4.Ausgangsimpedanz:2.5KΩ~6KΩ
5Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einem Druckmessgerät aus SiliziumDie Kommission |
| Messbereich |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. |
| |
Typ |
Maximal |
Einheit |
| Nichtlinearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null Offset-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Vollständige Ausgabe |
≤ 20 KPa |
50 ± 1 |
50 ± 2 |
mV |
|
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
|
| Nullverschiebungstemp. |
≤ 20 KPa |
± 1 |
± 25 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Vollständige Temperatur. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Kompensierte Temp. |
≤ 20 KPa |
0 bis 50 |
oC |
|
| ≥ 35 kPa |
0 bis 70 |
oC |
|
| Betriebstemperatur |
- 20 bis 80 |
oC |
|
| Speichertemperatur |
-40 bis 125 |
oC |
|
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa |
|
|
| Ausbruchdruck |
5x die volle Skala |
|
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
|
| Material der Zwerchfläche |
316L |
|
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
|
| Schock |
100 g, 11 ms |
|
|
| Reaktionszeit |
≤ 1 ms |
|
|
| O-Ring Siegel |
mit einer Breite von nicht mehr als 30 mm |
|
|
| Füllmittel |
Silikonöl |
|
|
| Gewicht |
~ 28 g |
|
|
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC |
|
| Entwurf des Bausmit einem Druckmessgerät aus Silizium |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
1Bei der Montage ist auf die Koordination zwischen Kerngröße und Sendergehäuse zu achten, um die erforderliche Dichte zu erreichen.
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßig Druck auszuüben, um eine Beschädigung der Ausgleichsplatte zu vermeiden.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4Vermeiden Sie es, das Sensordiaphragma mit Händen oder mit scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie den Druckanschluss des Messdruckkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messdruckkerns gelangen.
6. Wenn es einen Wechselstift gibt, tragen Sie bitte entsprechend dem tatsächlichen Produktetikett zur Referenz.
1.F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
